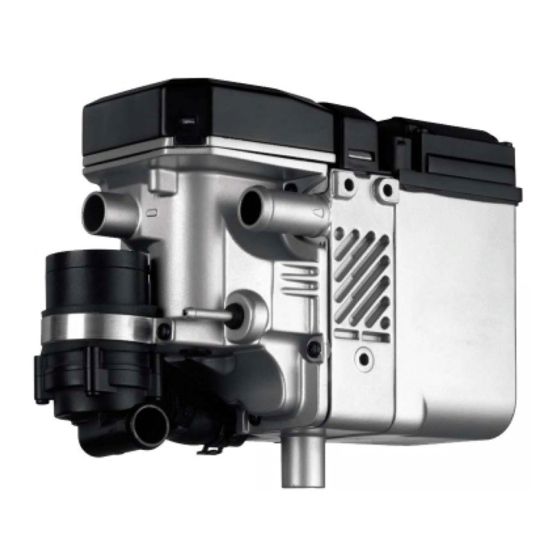

Webasto Thermo Top E Einbauanleitung
Wasser-heizgerät für lexus is 250
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbauanleitung
Lexus IS 250
Benzin
ab Modell 2006
Nur für Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön-
nen schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei-
nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und
eine Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten
Sie alle Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau
durch ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1310939A
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön- nen schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei- nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Lexus IS 250 Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Wassereinbindung Spezialwerkzeug Brennluft Erläuterungen zum Dokument Brennstoffeinbindung Vorarbeiten Abgasanlage Einbauort Heizgerät Abschließende Arbeiten Elektrik vorbereiten Bedienungshinweise für den Endkunden Einbindung Elektrik Schablone Lochband Schaltplan Klimaautomatik Schablone Halter Gebläseansteuerung... -
Seite 3: Heizgerät / Einbaukit
Einbaukit Lexus IS 250 Benzin 1310936A Für die jeweilige Fahrzeugklasse empfohlenes Heizgerät: Fahrzeug Heizgerät Kleinwagen Thermo Top E Mittelklasse, Kombi Thermo Top C Oberklasse, Van, Offroader Thermo Top P Die Auswahl des Heizgerätes richtet sich nach der Innenraumgröße des Fahrzeugs und dem Komfort-... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Lexus IS 250 Vorarbeiten ACHTUNG! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Rechte und mittlere Motorabdeckung ausbauen - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie komplett ausbauen... -
Seite 6: Elektrik Vorbereiten
Lexus IS 250 Elektrik vorbereiten Lochband 6 gem. Schablone biegen! 1 K3- Relais 5 Schraube M5x16, Scheibe, Mutter 3 Halteplatte Sicherungshalter Siche- 4 Schraube M5x16, Mutter rungshal- 2 Sicherungen ter vor- montieren... -
Seite 7: Einbindung Elektrik
Lexus IS 250 Einbindung Elektrik Sicherungshalter Kabelbaumdurchführung 2 Vormontierter Sicherungshalter 1 Gummitülle 1 Schraube M6x20, Federring an fahrzeugeige- 2 Kabelbaum Gebläseansteuerung, Kabelbaum ner Gewindebohrung Vorwahluhr Schema Kabel- Kabelbaum Dosierpumpe erst baumverle- später zusammen mit Brenn- gung stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen Masseanschluß... -
Seite 8: Schaltplan Klimaautomatik
Lexus IS 250 Webasto Lexus ECU-IG rt/ws Schaltplan Klimaauto- matik ws/sw J58(A) A34(B) A/C-V Bauteile Webasto Bauteile Lexus IS 250 Farben und Symbole Heizgerät TT-C/E Gebläsemotor 6-poliger Stecker HG 3-poliger Stecker GM weiß Sicherung 25A gegen A/C-V A/C-Verstärker schwarz 10A ersetzen... -
Seite 9: Gebläseansteuerung
Lexus IS 250 Gebläseansteuerung Anschluß am 40-poligen Stecker J58 (A) 2 vom A/C-Verstärker. Verbindungen gemäß Schaltplan herstellen. 1 Ltg. sw von Sicherung ECU-IG Anschluß 5 Ltg. rt zu K3/87a am A/C- 3 Ltg. sw zum Stecker Pin 21 Verstärker 4 Ltg. sw von K3/30 1 Stecker weiß... -
Seite 10: Vorwahluhr
Lexus IS 250 Vorwahluhr 1 Vorwahluhr Vorwahl- uhr mon- tieren Option Telestart Halter 3 an Position 1 auf Ø 6,5mm aufboh- ren. 2 Empfänger 1 Bundmutter M6 an vorhandenen Stehbol- Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor nur bei HTM100 1 Temperatursensor 2 Doppelseitiges Klettband (selbstklebend) Tempera-... -
Seite 11: Option Thermo Call
Lexus IS 250 Option Thermo Call Fußmatte Beifahrerseite zurückschlagen. Isolierung (Styropor) 2 im Bereich des Emp- fängers ausschneiden. Empfänger 1 in der Aussparung positionieren. Empfän- ger montie- 1 Antenne Antenne montieren 1 Taster Taster montieren... -
Seite 12: Einbauort Vorbereiten
Lexus IS 250 Einbauort vorbereiten Halteclip 1 [2x] vom fahrzeugeigenen Kabel- baum 4 ausbauen. Halteclip 3 von Masselei- tung 2 ausbauen. Kabel- baum lösen 1 Bohrung Ø 9,1mm; Einnietmutter einzie- hen [2x] Einniet- muttern 24mm 170mm einziehen Profilgummi 2 aufschneiden, auf fzg.eigenen Kabelbaum 1 aufstecken und mit Kabelbinder 3 in der Nut befestigen. -
Seite 13: Heizgerät Vorbereiten
Lexus IS 250 Heizgerät vorbereiten Halter 1 gemäß Schablone ablängen und bie- gen. Ejotschrauben 2 [2x], Anzugsdrehmo- ment 10 Nm! Ejotstehbolzen an Position 3 eindrehen, Anzugsdrehmoment 10 Nm! Halter am 4 Distanzmutter M8x15 auf Ejotstehbolzen Heizgerät aufstecken vormontie- 3 Bolzensicherung Ejotstehbolzen, Anzugsdrehmoment 10 Nm! 1 Ejotstehbolzen Ejotsteh-... -
Seite 14: Wassereinbindung
Lexus IS 250 Wassereinbindung ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Ka- belbindern! Schlauch- und Federbandschellen so positionieren, dass kein anderer Schlauch beschä- digt werden kann! Die Einbindung erfolgt „Inline“... - Seite 15 Lexus IS 250 b = 800mm c = 755mm Schlauch A = 90°-Bogen Ø 18x18 Abschnitt X entsorgen Wasser- schläuche ablängen Flechtschutzschläuche auf Schlauch B und C aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch 25mm [4x] Wasser- schläuche vorberei- Anschluß am Heizge- räteaus- gang...
- Seite 16 Lexus IS 250 Verlegung am Längs- träger Verlegung unter dem Batterieka- sten Fahrzeugeigener Schlauch Motorausgang zum Wärmetauschereingang ausbauen und Flechtschutzschlauch entfernen. 1 Schlauchstück 90°-Bogen (wird am Wär- metauschereingang wieder montiert) 2 Schlauchstück entsorgen Trennstelle Fahrzeugeigener Schlauch am Wärmetau- scherausgang hier nur zu Demonstrations- zwecken demontiert.
- Seite 17 Lexus IS 250 Wasserschläuche vor dem Verbinden mit Kühlmittel befüllen! A Beiliegender 90°-Formschlauch Anschluß am Motor- ausgang Abstandshalter 1 zwischen Schlauch B und C einsetzen und mit Kabelbinder 2 am Kabel- schacht befestigen. Auf ausreichenden Abstand zu benachbarten Bauteilen achten. notfalls korrigieren. Abstands- halter einstzen...
-
Seite 18: Brennluft
Lexus IS 250 Brennluft 1 Brennluftleitung a = 330mm Abschnitt X entsorgen Brennluft- leitung ab- längen 2 Brennluftansaugleitung 3 Schlauchschelle Ø 27mm 4 Brennluftansaugschalldämpfer 1 Rohrschelle Ø 48mm, Bundmutter an vor- montierten Stehbolzen Ansauglei- tung mon- tieren 1 Halteclip 7,2 x 22 zwischen Brennluftlei- tung und Masseleitung einsetzen Halteclip einsetzen... -
Seite 19: Brennstoffeinbindung
Lexus IS 250 Brennstoffeinbindung VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 20 Lexus IS 250 2 Vorhandene Bohrung 1 Bohrung Ø 7mm (mittig in Sicke) Einbauort Dosier- pumpe vor- bereiten 125mm Einbaulage Dosierpumpe beachten, siehe „Einbauanweisung“! Einbauort vor dem Fahrzeugtank! 3 Dosierpumpe 1 Gummierte Rohrschelle 2 Schwingmetallpuffer, Bundmutter [2x] an vorbereitete Bohrung Einbau Do- sierpumpe Brennstoffleitung vom Heizgerät 3 an Druck-...
- Seite 21 Lexus IS 250 Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen, siehe „Einbauan- weisung“! Tankent- nehmer einsetzen Tankarmatur 4 gemäß Herstellerangaben einbauen! 3 Tankentnehmer 2 Restende Mecanyl-Brennstoffleitung 1 Schlauchstück, Caillauschelle Ø 10mm [2x] Brennstoff- leitung an- schließen Brennstoffleitung vom Tankentnehmer 2 an Saugseite der Dosierpumpe [Seite ohne Stecker].
-
Seite 22: Abgasanlage
Lexus IS 250 Abgasanlage 1 Abgasleitung A1 a = 200mm 2 Abgasleitung A2 b = 250mm Abgaslei- tung vor- Abschnitt X entsorgen bereiten Fahrzeugeigene Schraube an Position 1 aus- bauen und gegen Schraube M6x20 ersetzen. Schraube ersetzen 1 Abgasleitung A2 3 Abgasendstück 2 Schlauchklemme 4 Profilgummi rt, aufschieben... - Seite 23 Lexus IS 250 Vorbereiteten Abgasendstück 2 in Bohrung Ø 42mm einpassen und Lochbild 1 [3x] auf Unterfahrschutz 3 übertragen. Bohrungen Ø 5,5mm 1 [3x] in Unterfahr- schutz. Bohrun- gen für Ab- gasend- stück Winkel 1 gemäß Schablone ablängen und biegen. 4 Abgasschalldämpfer 5 Schraube M6x20, Bundmutter M6 3 Vormontiertes Abgasendstück...
-
Seite 24: Abschließende Arbeiten
Kabelbaum Dosierpumpe gemäß Bild in den Unterfahrschutz 1 verlegen. Unterfahr- schutz montieren Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 03/06 Druck: Steffen... -
Seite 25: Bedienungshinweise Für Den Endkunden
Lexus IS 250 Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: 2 Temperatur beidseitig auf „HI“ 3 Luftaustritt auf Frontscheibe 1 Gebläse auf Stufe „3“ Für Fahr- zeuge mit Klimaauto- matik Bei Kurzstreckenbetrieb wird empfohlen, auf die Benutzung der Heckscheibenheizung... -
Seite 26: Schablone Lochband
Lexus IS 250 Schablone Lochband Biegelinie 80mm 75mm 75° 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm... -
Seite 27: Schablone Halter
Lexus IS 250 Schablone Halter Biegelinie 128° 75mm 21mm 10mm 10mm 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der 100mm normalen Größe! -
Seite 28: Schablone Winkel
Lexus IS 250 Schablone Winkel 23mm 65° 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm... -
