Fühlerkennlinien
GEFAHR: Lebensgefahr durch elektrischen Strom!
▶ Heizungsanlage vor jeder Messung stromlos schalten.

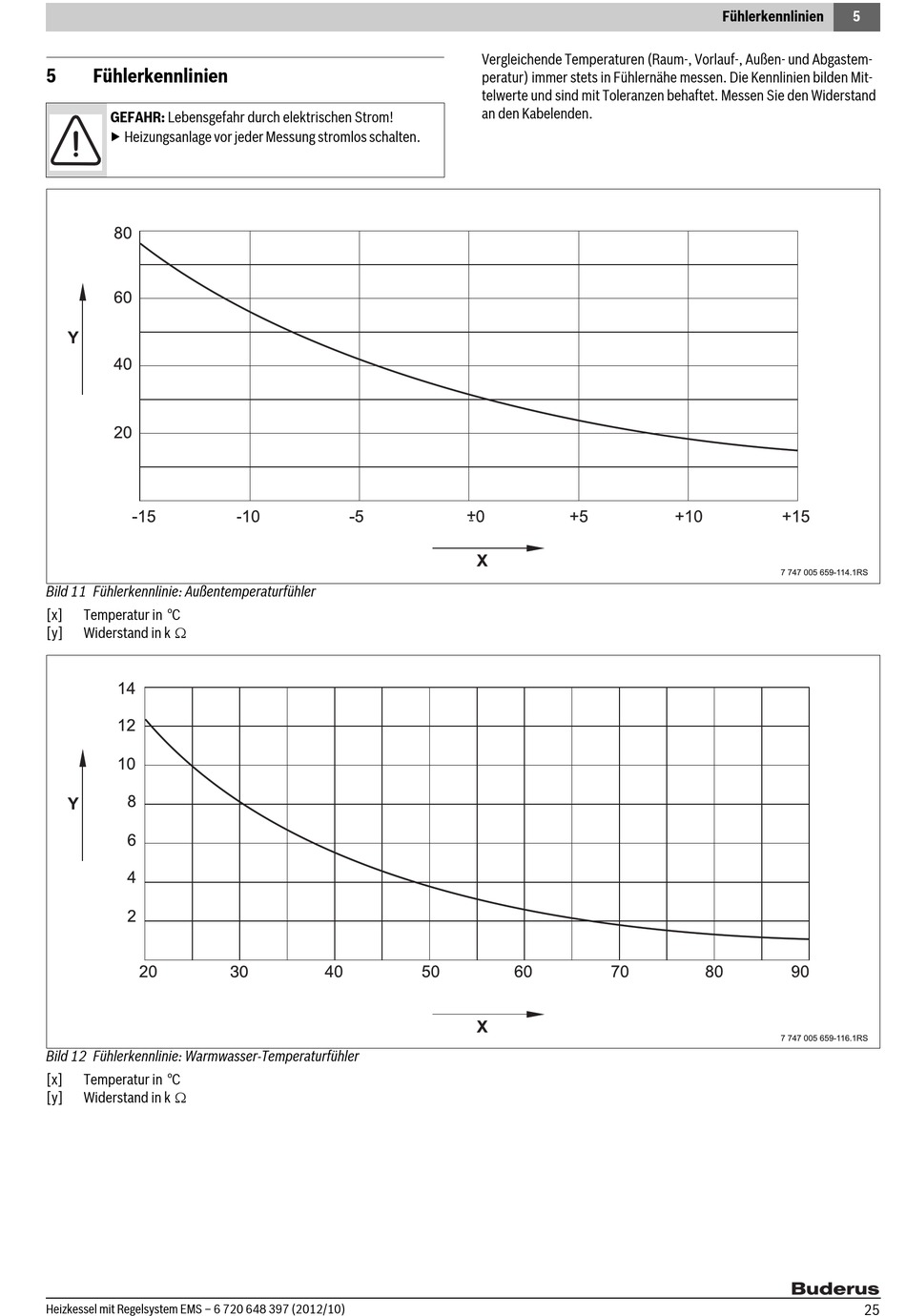

Bild 11 Fühlerkennlinie: Außentemperaturfühler
[x]
Temperatur in °C
Widerstand in k
[y]
Bild 12 Fühlerkennlinie: Warmwasser-Temperaturfühler
[x]
Temperatur in °C
Widerstand in k
[y]
Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
Vergleichende Temperaturen (Raum-, Vorlauf-, Außen- und Abgastem-
peratur) immer stets in Fühlernähe messen. Die Kennlinien bilden Mit-
telwerte und sind mit Toleranzen behaftet. Messen Sie den Widerstand
an den Kabelenden.
Fühlerkennlinien
