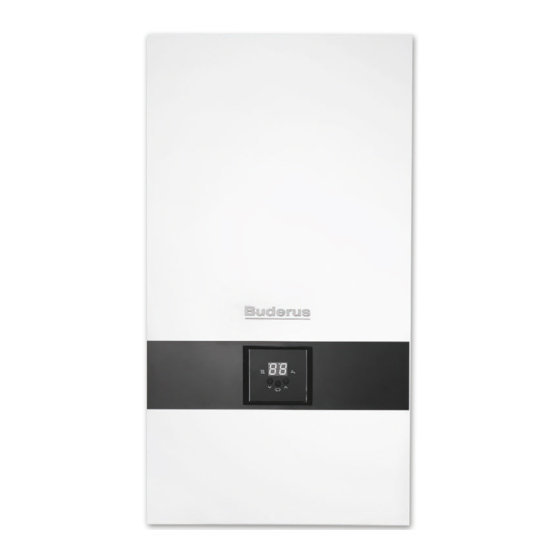

- Seite 1 Installations- und Wartungsanleitung für den Fachmann Elektro-Heizgerät Logamax E156 4-12 kW | 15-24 kW Vor Installation und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 5.2.5 Steuerung des Heizgeräts durch Fernsteuerung Inhaltsverzeichnis (Phasen-Leiter)(SE07=1)..... . . 23 5.2.6 Blockieren des Heizgeräts und Steuerung durch Symbolerklärung und Sicherheitshinweise ....3 Fernsteuerung (Neutralleiter, Phasen- Leiter)(SE07=1) . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Inhaltsverzeichnis Planungshinweise........40 Symbolerklärung und Sicherheitshinweise Förderhöhe der Heizungspumpe und Symbolerklärung Hydraulikbeispiele . - Seite 4 Symbolerklärung und Sicherheitshinweise H Allgemeine Sicherheitshinweise ▶ Das Gerät nur in einer Umgebung mit maximaler Raumtemperatur bis 35°C installieren. Nichtbeachten der Sicherheitshinweise kann zu schweren Personenschäden –auch mit Todesfolge– ▶ Keine brennbaren Materialien oder Flüssigkeiten in sowie zu Sach- und Umweltschäden führen. der Nähe des Geräts lagern oder ablegen.
-
Seite 5: H Einweisung Des Kunden (Betreiber)
Produktdaten H Einweisung des Kunden (Betreiber) Hinweise zur Installation ▶ Kunden über Wirkungsweise des Heizgerätes infor- mieren und in die Bedienung einweisen. Nur Originalzubehör vom Hersteller oder vom Hersteller genehmigtes ▶ Kunden darauf hinweisen, dass er keine Änderun- Zubehör verwenden. Der Hersteller haftet nicht für Schäden, die durch gen oder Instandsetzungen vornehmen darf. -
Seite 6: Normen, Vorschriften Und Richtlinien
Produktdaten Beispiele für die Brennbarkeit von Baustoffen Nicht brennbar Vor dem Befüllen der Heizungsanlage mit Wasser die gesamte Anlage Nicht Asbest, Steine, keramische Wandkacheln, ge- gründlich reinigen und durchspülen lassen. Das bloße Nachfüllen von brennbar brannter Ton, Mörtel, Putz Wasser (Entleeren und Befüllen) ist für diesen Zweck nicht ausreichend. (ohne organische Zusätze) Mit gerin- Gipskartonplatten, Basaltfilzplatten, Glasfaser... -
Seite 7: Aufbau Des Heizgeräts
Produktdaten 2.12 Aufbau des Heizgeräts 2.12.1 Logamax E156 4 - 12 kW 0010010176-001 Bild 1 Funktionselemente des Heizgeräts Logamax E156 4-12 kW Ausdehnungsgefäß Anschlussklemmen "N" Steuerkreissicherung/4AF All-poliger-Schutzschalter Schütze Sicherheitstemperaturbegrenzer (STB) Pumpe Manometer Rücklauf Heizgerät (RK) [10] Kabeleinführung Steuerkabel [11] Automatischer Entlüfter [12] Tauchhülse für Temperaturfühler... -
Seite 8: 2.12.2 Logamax E156 15 - 24 Kw
Produktdaten 2.12.2 Logamax E156 15 - 24 kW 0010010177-001 Bild 2 Funktionselemente des Heizgeräts Logamax E156 15-24 kW Ausdehnungsgefäß Anschlussklemmen "N" Steuerkreissicherung/4AF All-poliger-Schutzschalter Schütze Sicherheitstemperaturbegrenzer (STB) Pumpe Manometer Rücklauf Heizgerät (RK) [10] Kabeleinführung Steuerkabel [11] Automatischer Entlüfter [12] Tauchhülse für Temperaturfühler [13] Position für Manometeranschluss [14] Wasserdruckschalter [15] Sicherheitsventil... -
Seite 9: Lieferumfang
Produktdaten 2.13 Lieferumfang 2.14 Typschild Bei Anlieferung des Heizgeräts Folgendes beachten: Das Typschild befindet sich auf der Innenseite der Heizgerätverkleidung und enthält die folgenden Angaben: ▶ Bei Anlieferung die Verpackung auf Unversehrtheit prüfen. • Gerätetyp ▶ Lieferumfang auf Vollständigkeit prüfen. •... -
Seite 10: Abmessungen
Produktdaten 2.15 Abmessungen 330 mm 330 mm 273 mm 273 mm 173 mm 173 mm 150 mm 150 mm 0010039308-001 0010039308-001 Bild 4 Abmessungen des Heizgeräts 4-12 kW 416 mm 300 mm 266 mm 150 mm 0010039309-001 Bild 5 Abmessungen des Heizgeräts 15-24 kW Weitere technische Daten Tab. -
Seite 11: Technische Daten
Produktdaten 2.16 Technische Daten Einheit Heizgerätgröße (Leistung) Heizleistung [kW] 3,98 5,97 8,96 11,94 14,93 17,92 23,89 Gesamtleistung [kW] 12,1 15,1 18,1 24,1 Energieeffizienzklasse Schaltung der Heizstäbe [St. x 3x1,3 3x3+3x2 Anzahl der Leistungsstufen Anzahl Schütze [St.] Netzspannung [V AC] 3x400/230 (-10/+6%) Nennstrom (bei 3x400/230 V AC) 13,1 17,4... -
Seite 12: Transport
Transport Transport Installation Transport Aufstellung VORSICHT VORSICHT Transportschäden! Personen- oder Sachschaden durch fehlerhafte Installation! Schlechtes Handhaben des Produkts beim Transport kann zu Sachschä- ▶ Heizgerät nie ohne Ausdehnungsgefäß und Sicherheitsventil instal- den führen. lieren. ▶ Heizgerät darf nicht in Feucht- oder Nassräumen installiert werden. ▶... -
Seite 13: Heizgerät Montieren
Installation Die Positionierung des elektrischen Heizgeräts muss so erfolgen, dass für einen eventuellen Austausch des Ausdehnungsgefäßes an der oberen Seite des Heizgeräts ein Freiraum von mindestens 0,6 m und an den Sei- ten von 0,2 m sichergestellt ist. 4.5.1 Schablonen für die Befestigung des Heizgeräts an der Wand 0010039317-001 Bild 6... -
Seite 14: Hydraulische Anschlüsse Herstellen
Installation Hydraulische Anschlüsse herstellen HINWEIS Sachschaden durch undichte Anschlüsse! ▶ Die Anschlussrohre spannungsfrei an den Anschlüssen des Heizge- räts befestigen. Die wasserführenden Leitungen wie folgt anschließen: ▶ Den System-Rücklauf an Anschluss RK anschließen. ▶ Den System-Vorlauf an den Anschluss VK anschließen. ▶... -
Seite 15: Überprüfen Der Heizwasserqualität
Installation Befüllen des Heizgeräts mit Heizwasser und Dichtigkeitsprüfung GEFAHR Vor dem Befüllen der Heizungsanlage mit Wasser die gesamte Anlage Personen- und/oder Sachschäden durch Überdruck bei der Dichtig- gründlich reinigen und durchspülen lassen. Das bloße Nachfüllen von keitsprüfung! Wasser (Entleeren und Befüllen) ist für diesen Zweck nicht ausreichend. Bei zu hohem Druck können Druck-, Regel- und Sicherheitseinrichtun- gen sowie der Speicher beschädigt werden. -
Seite 16: Pumpenschutz
Elektrischer Anschluss 4.7.2 Pumpenschutz Manuelles Gängigmachen der Pumpe (Information lediglich für den Service-Techniker) Schutz des Pumpenmotors Der Pumpenmotor ist geschützt gegen: • Kurzschluss Vor allen Arbeiten an der Pumpe ist diese von der Spannungsversorgung • Überhitzung zu trennen und abkühlen zu lassen. •... -
Seite 17: Netzanschluss
Elektrischer Anschluss Netzanschluss Elektrischer Anschluss Einheit 12kW 15 kW 18 kW 24 kW Netzspannung 1x230 V AC (1-Phasen Anschluss) Absicherung vor Heizgerät 50(40) Mindestquerschnitt der zugeführten Kabel 3x10 3x16 Netzspannung 3x400/230 VAC (3-Phasen Anschluss) Absicherung vor Heizgerät Mindestquerschnitt der zugeführten Kabel 5(4)x2,5 5(4)x2,5 5(4)x2,5 5(4)x4 5(4)x6 5(4)x6... -
Seite 18: Kabelführung Des Strom-Anschlusskabels
Elektrischer Anschluss 5.1.3 Kabelführung des Strom-Anschlusskabels 0010019364-02 Bild 14 Kabelführung des Strom-Anschlusskabels von unten 0010010247-01 Bild 15 Kabelführung des Strom-Anschlusskabels von hinten Logamax E156 – 6721831577 (2021/09) -
Seite 19: Elektrische Schaltpläne
Elektrischer Anschluss Elektrische Schaltpläne 5.2.1 Anschlussplan der Heizgeräte Logamax E156 230Vac (115) 24Vdc cSB1 -24Vdc+ (EV) A6/L SEN1 Blocking A7/N A8/N Tranzistory SEN2 max. 200mA A9/N A10/N TT 1 0010010181-002 Bild 16 Anschlussplan des Heizgeräts Logamax E156 (4-12 kW), 1x 230 V AC SB1 All-poliger-Schutzschalter Re2 Relais 3-Wege-Ventil cSB1 Schützspule... - Seite 20 Elektrischer Anschluss L1 L2 L3 230Vac (115) 24Vdc cSB1 -24Vdc+ (EV) A6/L SEN1 A7/N A8/N Tranzistory SEN2 max. 200mA A9/N A10/N TT 1 0010010250-002 Bild 17 Bedienschema des Heizgeräts Logamax E156 (4-12 kW) , 3x 400/230 V AC SB1 All-poliger-Schutzschalter TT1 Heizstab 1 cSB1 Schützspule Rc1-5 Schütz für TT1...
- Seite 21 Elektrischer Anschluss L1 L2 L3 230Vac (115) 24Vdc cSB1 -24Vdc+ (EV) A6/L SEN1 A7/N A8/N SEN2 A9/N A10/N TT 1 TT 2 0010010251-002 Bild 18 Bedienschema des Heizgeräts Logamax E156 (15-24 kW) , 3x 400/230 V AC SB1 All-poliger-Schutzschalter Re1 Relais Heizung cSB1 Schützspule Re2 Relais 3-Wege-Ventil FU1 Feinsicherung...
-
Seite 22: Elektronik Heizgerät
Elektrischer Anschluss 5.2.2 Elektronik Heizgerät LD11 B5/B6 LD10 B7/B8 A8/A9 C7 ÷ C0 /A10 0010010254-001 Bild 19 Elektronik Heizgerät Phase L 230 V AC (A1/A2) Pumpe (A3): Heizung Ext. Pumpe/ Ventil (A4/A5): WW/zusätzlicher Wärmeerzeuger Fernsteuerung: EVU-Kontakt und Blockieren des Heizgeräts (L-A6/N-A7) N - 230 V AC (A8/A9/A10) Ansteuerung Schütz (C1/C6) -
Seite 23: Steuerung Des Heizgeräts Durch Fernsteuerung (Neutralleiter)(Se07=1)
Elektrischer Anschluss 5.2.4 Steuerung des Heizgeräts durch Fernsteuerung (Neutralleiter)(SE07=1) LD11 B5/B6 LD10 B7/B8 A8/A9 C7 ÷ C0 /A10 230 Vac - L 0010010258-001 Bild 21 Steuerung des Heizgeräts durch Fernsteuerung (Neutralleiter) Fernsteuerung: EVU-Kontakt 5.2.5 Steuerung des Heizgeräts durch Fernsteuerung (Phasen-Leiter)(SE07=1) LD11 B5/B6 LD10... -
Seite 24: Blockieren Des Heizgeräts Und Steuerung Durch Fernsteuerung (Neutralleiter, Phasen-Leiter)(Se07=1)
Elektrischer Anschluss 5.2.6 Blockieren des Heizgeräts und Steuerung durch Fernsteuerung (Neutralleiter, Phasen-Leiter)(SE07=1) LD11 B5/B6 LD10 B7/B8 A8/A9 C7 ÷ C0 /A10 230Vac - L 0010010261-001 Bild 23 Blockieren des Heizgeräts und Steuerung durch Fernsteuerung (Neutralleiter, Phasen-Leiter) Fernsteuerung: EVU-Kontakt Externe Heizgeräteblockierung 5.2.7 Steuerung des Heizgeräts durch Fernsteuerung (separater externer Neutralleiter, spannungsfreier Schaltkontakt)(SE07=1) LD11... -
Seite 25: Steuerung Des Heizgeräts Durch Fernsteuerung (Externe Spannung)(Se07=1)
Elektrischer Anschluss 5.2.8 Steuerung des Heizgeräts durch Fernsteuerung (externe Spannung)(SE07=1) LD11 B5/B6 LD10 B7/B8 A8/A9 C7 ÷ C0 /A10 230 Vac - L 0010013008-002 Bild 25 Steuerung des Heizgeräts durch Fernsteuerung (externe Spannung) EVU: Fernsteuerung 5.2.9 Steuerung des Heizgeräts ohne Raumthermostat, Fernsteuerung (und ohne Heizgeräteblockierung) Das Heizgerät wird mit Einstellung ohne Raumthermostat (PA00 = 0) und ohne Fernsteuerungssatz (SE07 = 0) geliefert. -
Seite 26: Steuerung Der Aufheizung Des Warmwassers (Ww) Über Den Ww-Temperaturfühler Oder Den Kontakt Eines Ww-Thermostats (Se09 = 1; Se10 = 1/0; Se11, 12, 13, 14)
Elektrischer Anschluss 5.2.10 Steuerung der Aufheizung des Warmwassers (WW) über den WW-Temperaturfühler oder den Kontakt eines WW-Thermostats (SE09 = 1; SE10 = 1/0; SE11, 12, 13, 14) LD11 B5/B6 LD10 B7/B8 A8/A9 C7 ÷ C0 /A10 0010010263-001 Bild 27 Steuerung der Aufheizung des Warmwassers (WW) über den WW-Temperaturfühler oder den Kontakt eines WW-Thermostats Ventil geregelt von einem Einschaltkontakt Ventil geregelt von einem Umschaltkontakt WW-Thermostat... -
Seite 27: Anschluss Eines Externen Temperaturfühlers Für Die Minimale Raumtemperatur Oder Eines Zusätzlichen Raumthermostats (Se09 = 3 Oder 4)
Elektrischer Anschluss 5.2.12 Anschluss eines externen Temperaturfühlers für die minimale Raumtemperatur oder eines zusätzlichen Raumthermostats (SE09 = 3 oder 4) LD11 B5/B6 LD10 B7/B8 A8/A9 C7 ÷ C0 /A10 0010010257-001 Bild 29 Anschluss eines externen Temperaturfühlers für die minimale Raumtemperatur oder eines zusätzlichen Raumthermostats Externer Temperaturfühlers 5.2.13 Anschluss eines Außentemperaturfühlers für die außentemperaturgeführte Regelung (SE09 = 5;... -
Seite 28: Inbetriebnahme
Inbetriebnahme Schäden durch Temperaturspannungen zu vermeiden. Die Heizgerät- Inbetriebnahme temperatur darf maximal 40 °C betragen. Der Manometer befindet sich an der Unterseite des Heizgeräts ( Bild 2.12.1, Seite 7[8]). ▶ Während der Durchführung der nachfolgend beschriebenen Arbeiten das Inbetriebnahmeprotokoll ausfüllen ( Kapitel 6.3, Seite 29). Im Falle einer Überschreitung der maximalen Temperaturanstiegsge- schwindigkeit im Heizgerät schaltet die Elektronik den Heizbetrieb ab. -
Seite 29: Inbetriebnahmeprotokoll
Inbetriebnahme Inbetriebnahmeprotokoll Inbetriebnahmearbeiten Seite Messwerte Bemerkungen Heizgerätetyp Seriennr. Einstellen der Temperaturregelung ( Kap. ExternalLink: , Seite ternalLink: ; Kap. ExternalLink: , Seite ExternalLink: Befüllen und Entlüften der Heizungsanlage und Dichtigkeitsprüfung der Anschlüsse ________bar Den Betriebsdruck herstellen • Einstellen des Vordrucks des Ausdehnungsgefäßes ________bar ... -
Seite 30: Bedienen Der Heizungsanlage
Bedienen der Heizungsanlage Bedienen der Heizungsanlage Betrieb Sicherheitshinweise ▶ Vor dem Demontieren der Heizgerätverkleidung Heizgerät von der Spannungsversorgung trennen und gegen unbeabsichtigtes Ein- schalten sichern. ▶ Arbeiten am Heizgerät unter Spannung dürfen nur von Personen mit der entsprechenden elektrotechnischen Qualifizierung durchgeführt werden. -
Seite 31: Beschriftung
Bedienen der Heizungsanlage Ändern der WW-Solltemperatur Grundanzeige Die WW-Temperatur kann nur geändert werden, wenn die WW-Bereitung im externen Warmwasserbereiter installiert und aktiviert ist. • Zweimal die Taste drücken. Die Taste 5 Sekunden lang drü- • Das Symbol * blinkt cken, um zu den Parametereinstellungen zu gelangen •... -
Seite 32: Warmwasserbereitung (Ww)
Bedienen der Heizungsanlage • startet die Pumpe der Heizungsanlage Nach Erreichen der Solltemperatur im WW-Speicher läuft die Pumpe während der eingestellten Nachlaufzeit weiter (Par. SE14). Nach dieser • werden die Heizstäbe nacheinander bis zur gewählten maximalen Zeit schaltet das Heizgerät in den Heizbetrieb und arbeitet gemäß den Leistung des Heizgeräts zugeschaltet (Par.PA02) Bedingungen der Heizungsanlage. -
Seite 33: Regelungsarten
Bedienen der Heizungsanlage Regelungsarten Beispiel für das Einstellen der außentemperaturgeführten Heizkur- 7.3.1 Ein-/Aus-Thermostat (Zubehör) Die Beheizung wird durch einen in einem Referenzraum installierten Raumthermostat geregelt, der das Heizgerät anhand der Raumsolltem- peratur ein- und ausschaltet. Die Temperatur der übrigen von der Hei- zungsanlage versorgten Räume richtet sich nach diesem Thermostat. -
Seite 34: Pumpenkick
Bedienen der Heizungsanlage ein, das Wasser beginnt durch das Heizsystem zu strömen und gemäß Verzeichnis der Betriebsparameter weiteren Bedingungen fängt das Heizgerät an zu arbeiten. Das Beenden Parameter Beschreibung Einge- dieses Modus erfolgt bei einer Raumtemperatur von 7°C (Par. stellt SE19+SE20). -
Seite 35: Verzeichnis Der Serviceparameter
Bedienen der Heizungsanlage Verzeichnis der Serviceparameter Parameter Beschreibung Eingestellt SE00 Anzeige der letzten 10 Störungen SE01 Löschen des Störungsspeichers • 0 - Nicht löschen • 1- Löschen SE02 Erhöhen der Heizungsvorlauftemperatur für das Erwärmen des Warmwassers über die WW-Solltemperatur • 0 - 80°C •... - Seite 36 Bedienen der Heizungsanlage Parameter Beschreibung Eingestellt SE17 Kalibrieren des Temperaturfühlers der Zusatzfunktion • -3 bis +3 °C SE18 Frostschutzfunktion • 0 - Aus • 1 - Ein SE19 Einschalten des Heizgeräts bei Frostschutzfunktion • 2-7 - Einschalttemperatur des Heizgeräts in °C SE20 Ausschalten des Heizgeräts bei Frostschutzfunktion •...
- Seite 37 Bedienen der Heizungsanlage Parameter Beschreibung Eingestellt SE52 • 0 - Aus Ausschalten von Heizstab 2 • 1 - durch Entlastungsrelais 1 • 2 - durch Entlastungsrelais 2 SE53 • 0 - Aus Ausschalten von Heizstab 3 • 1 - durch Entlastungsrelais 1 •...
-
Seite 38: Reinigung Und Wartung
Reinigung und Wartung Betriebsdruck prüfen Reinigung und Wartung GEFAHR GEFAHR Gesundheitsgefahr durch Trinkwasserverunreinigung! Lebensgefahr durch elektrischen Strom! ▶ Landesspezifische Vorschriften und Normen zur Vermeidung von ▶ Arbeiten an der Elektrik des Heizgeräts dürfen nur von einer entspre- Verunreinigung des Trinkwassers (z. B. durch Wasser aus Heizungs- chend qualifizierten und geschulten Fachkraft durchgeführt werden. -
Seite 39: Inspektions- Und Wartungsprotokoll
Reinigung und Wartung Inspektions- und Wartungsprotokoll Vor dem ersten Ausfüllen dient das Inspektions- und Wartungsprotokoll auch als Kopiervorlage. ▶ Die durchgeführten Inspektionsarbeiten unterschreiben und das Da- Die Inspektion und Wartung einmal jährlich durchführen. tum eintragen. ▶ Das Dokument auch mit Firmenstempel versehen. Inspektion und Wartung nach aktuellem Bedarf Seite Datum:___ Datum:___ Datum:___ Datum:___ Datum:___... -
Seite 40: Planungshinweise
Planungshinweise Planungshinweise y [mbar] Förderhöhe der Heizungspumpe und Hydraulikbei- spiele Die durch die interne Heizungspumpe erzeugte Förderhöhe ist im folgen- den Diagramm mit den jeweiligen oberen und unteren Grenzwerten dar- gestellt. Kennlinie Heizungspumpe x [I/h] 0010010273-001 Bild 35 Hydraulischer Widerstand Logamax E156 15...24 kW Fördermenge (l/h) Hydraulischer Widerstand (mbar) Einstellen und Steuerung der Pumpe... -
Seite 41: Anlagenbeispiel
Planungshinweise Anlagenbeispiel 2x0,75mm 0010039323-001 Bild 36 Nur Heizbetrieb 9 10 2x0,75mm 2x0,75mm 0010039324-001 Bild 37 Heizbetrieb und WW-Bereitung mit Warmwasserspeicher Heizgerät Heizkörper Raumthermostat (externer Raumthermostat/Außentemperatur- fühler) Thermostatventil Ausdehnungsgefäß Absperrventil Magnetit-/Schlammabscheider Automatischer Entlüfter Temperaturfühler/Warmwasserspeicher [10] Warmwasserspeicher [11] DWV (3-Wege-Ventil) [12] Heizgerätsteuerung Logamax E156 –... - Seite 42 Planungshinweise 2x0,75mm 5 19 0010039325-001 Bild 38 Beispiel für den Anschluss des elektrischen Heizgeräts Logamax E156 als zusätzlicher Wärmeerzeuger Heizgerät (zusätzlicher Wärmeerzeuger) Heizkörper Raumthermostat (externer Raumthermostat/Außentemperatur- fühler) Thermostatventil Ausdehnungsgefäß Absperrventil Magnetit-/Schlammabscheider Automatischer Entlüfter [11] DWV (3-Wege-Ventil) [12] Heizgerätsteuerung [17] Pumpe [19] Temperaturfühler Hauptwärmequelle [20] Hauptwärmequelle Die gezeigten Anlagenschemata sind unverbindliche Prinzipdarstellun-...
-
Seite 43: Umweltschutz Und Entsorgung
Zum Schutz der Umwelt setzen wir unter Be- technik, Göllnergasse 15-17, 1030 Wien, Öster- rücksichtigung wirtschaftlicher Gesichtspunkte die bestmögliche Tech- reich, [LU] Ferroknepper Buderus S.A., Z.I. Um nik und Materialien ein. Monkeler, 20, Op den Drieschen, B.P.201 L-4003... -
Seite 44: Störungen
Störungen ▶ Vor Arbeiten an der Elektrik das Heizgerät über den bauseitigen Störungen Hauptschalter all-polig vom Stromnetz trennen und vor unbeabsich- tigtem Wiedereinschalten sichern. 12.1 Störungen und Störungsbehebung ▶ Vor Arbeiten an der Hydraulik des Heizgeräts die Absperrventile am Heizgerät absperren und Wasser aus dem Heizgerät ablassen. ▶... - Seite 45 Störungen Fehler Anzeige Ursache Maßnahme Das Heizgerät liefert keine Wär- Auf dem Display blinkt Er03 Defekter Heizwasserfühler ▶ Den Service anrufen. me an die Heizung oder Er04 Das Heizgerät liefert keine Wär- Auf dem Display blinkt Er05 Defekter externer Fühler ▶...
- Seite 46 Störungen Fehler Anzeige Ursache Maßnahme Das Heizgerät heizt, ist aber laut Erhöhter Lärmpegel bei Be- Luft in der Pumpe ▶ Alle Ventile der Heizungsanlage öffnen trieb des Heizgeräts (das und Wasser durch das System zirkulieren Schalten der Leistungsrelais lassen. Die Pumpe wird entlüftet. bedeutet keinen erhöhten Luft im Heizsystem oder im Wärme- ▶...
-
Seite 47: Störungsanzeige Heizgerät
Störungen 12.2 Störungsanzeige Heizgerät Parameter Beschreibung der Störung/des Verhaltens des Heizgeräts Störungsbeseitigung Er00 Hoher Temperaturanstieg im Heizgerät ▶ Die Ursache der Einschränkung des Heizwasserdurchflus- ses durch das Heizgerät beseitigen. • Abschalten von Heizstäben • Starten der Pumpe (HK-Pumpe): Pumpe versucht 5x zu starten. Er01 Die Maximaltemperatur im Heizgerät wurde überschritten (93°C) ▶... - Seite 48 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
