Installation Der Barndoor - Infinity Raccoon Junior P7/4 Bedienungsanleitung

4.6.2. Installation der Barndoor

Gehen Sie wie folgt vor, um die Barndoor anzubringen:
01) 01) Bringen Sie die Zubehörhalterung (siehe
02) 02) Heben Sie die federbelastete Halteklammer an der Zubehörhalterung an und klappen Sie sie nach hinten.
03) 03) Setzen Sie die Barndoor in die Zubehörhalterung ein.
04) 04) Ziehen Sie die federbelastete Halteklammer der Zubehörhalterung nach unten. Die Barndoor ist in seiner
Position verriegelt.
05) 05) Sichern Sie die Barndoor mit einer zweiten Befestigung, z. B. einem Sicherheitskabel, an der
Deckenkonstruktion.
c
4.6.1. Installation der Zubehörhalterung
15
Raccoon Junior P7/4
auf Seite 14) an.

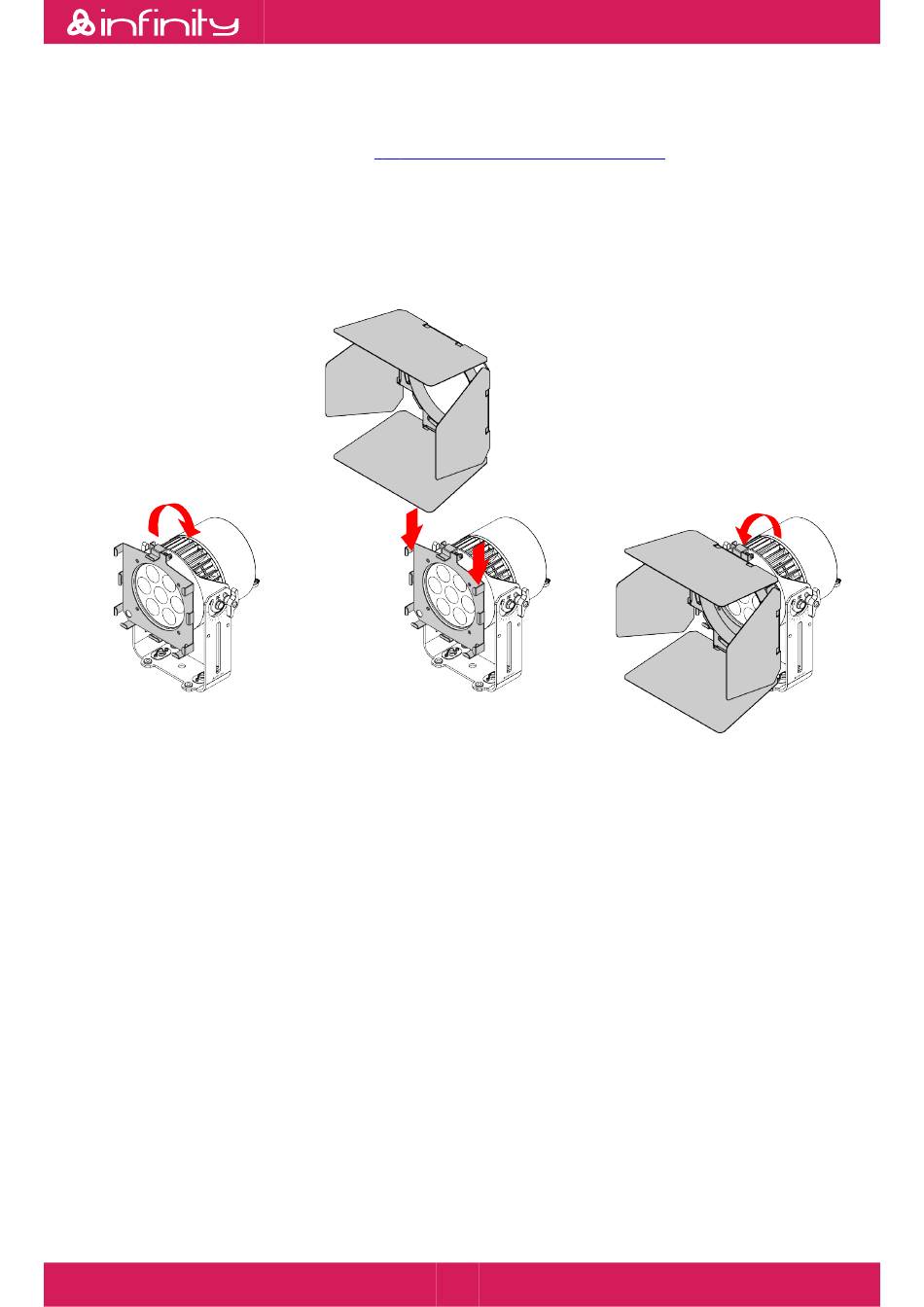

Abbildung 8
Produktcode: 200501
