Befestigung des Außenborders am Spiegel
1. Den Außenborder so anbauen, dass die Antiventilationsplatte mit der Bootsunterseite bündig
abschließt oder max. 25 mm (1 in.) unter dem Bootsboden liegt.
b
2. Bootsdichtmittel auf die Schraubenschäfte auftragen, nicht auf das Gewinde.
3. Den Außenborder mit den beiliegenden Befestigungsteilen anbauen. Die Kontermuttern mit dem
angegebenen Drehmoment anziehen.
HINWEIS: Für ein genaueres Anzugsdrehmoment die Kontermuttern anziehen und nicht die
Befestigungsschrauben drehen.
a
d
c
Beschreibung
Außenborder-Befestigungselemente
4. Die Spiegelknebelschrauben fest anziehen.

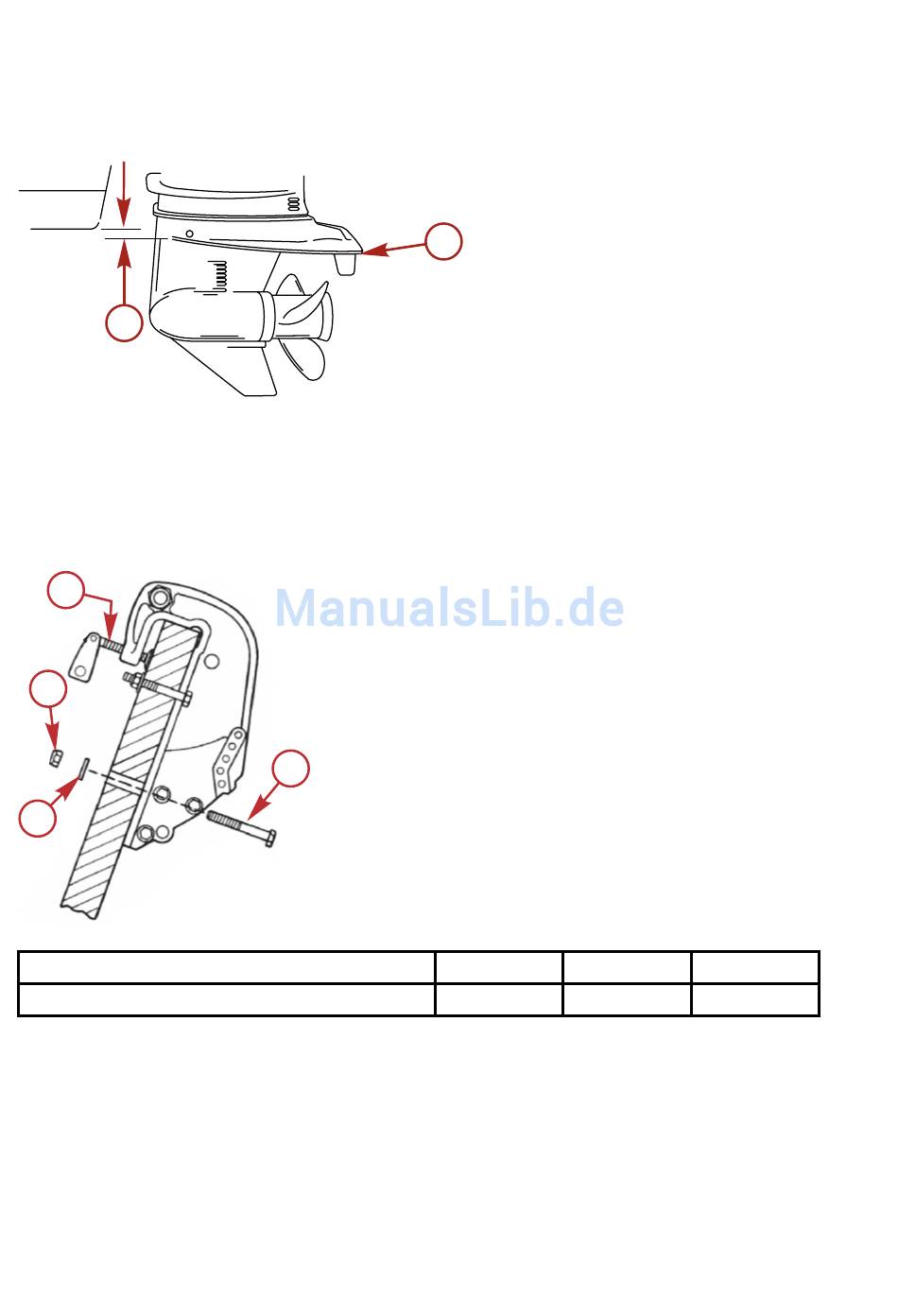

INSTALLATION
8045
a - Spiegelknebelschraube
b - Schraube (4) mit 1/2 Zoll Durchmesser
c - Unterlegscheibe (4)
d - Kontermutter (4)
b
58157
a - Antiventilationsplatte
b - 25 mm (1 in.)
a
Nm
75
76
lb-in. lb-ft
– 55
