Inhaltszusammenfassung für Mercury 40 FourStroke

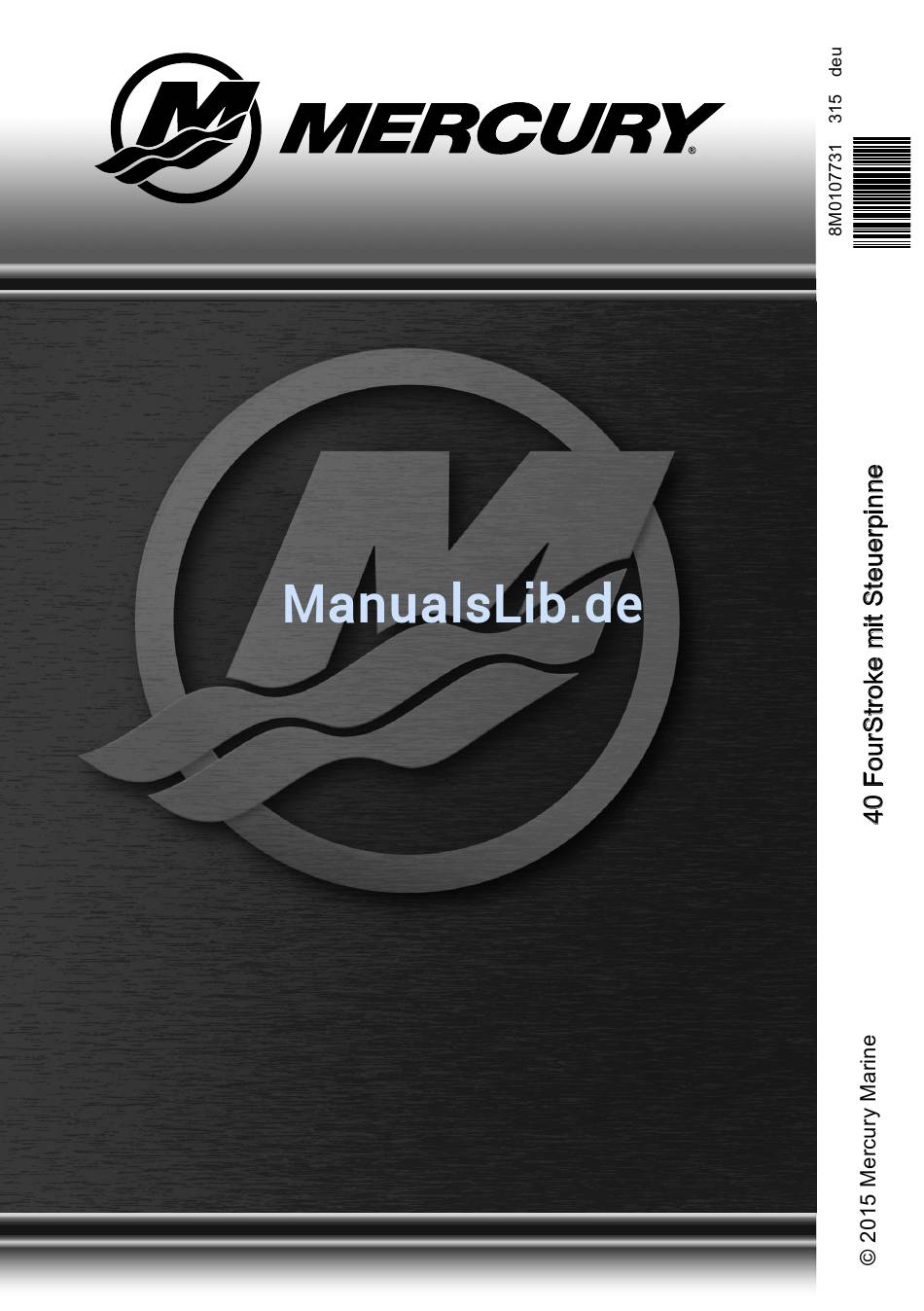

- Seite 1 Außenborder Betriebs-, Wartungs-, Garantie-, Installations- Handbuch...
-
Seite 3: Garantiehinweis
Bootsvergnügen getätigt. Ihr Außenborder wurde von Mercury Marine gefertigt, einem seit 1939 weltweit marktführenden Unternehmen in Bootstechnik und Außenborderfertigung. Diese langjährige Erfahrung fließt bei der Herstellung der qualitativ besten Produkte ein. Dieses hat dazu geführt, dass Mercury Marine einen guten Ruf für strengste Qualitätskontrollen, ausgezeichnete Qualität, Langlebigkeit, lange Leistungsfähigkeit und besten Kundendienst gewonnen hat. -
Seite 4: Informationen Zu Urheberrecht Und Schutzmarken
Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water und We're Driven to Win sind eingetragene Marken der Brunswick Corporation. Pro XS ist eine Marke der Brunswick Corporation. Mercury Product Protection ist eine eingetragene Marke der Brunswick Corporation. -
Seite 5: Inhaltsverzeichnis
GARANTIEINFORMATIONEN Garantieregistrierung............................1 Übertragung der Garantie........................... 1 Übertragung des Mercury Produktschutzplans (verlängerte Servicedeckung) (Vereinigte Staaten und Kanada) .................................... 2 3‑jährige Garantie gegen Korrosion........................2 Garantiedeckung und ‑ausschlüsse........................3 Garantie der Einhaltung von Emissionsvorschriften gemäß der US‑Umweltschutzbehörde (EPA):....5 Komponenten des Emissionsbegrenzungssystems................... 5 Garantie der Einhaltung von Emissionsvorschriften des US‑Bundesstaats Kalifornien........ - Seite 6 Ausstattung und Bedienelemente Warnsystem – Modelle mit Handstarter......................36 SmartCraft Produkt............................37 Manuelles Kippsystem ............................. 37 Einstellen des Gasgriff‑Reibmomentwiderstands – Modelle mit Ruderpinne........... 40 Einstellen des Lenkwiderstands ‑ Modelle mit Ruderpinne................40 Trimmflosse ‑ Einstellung..........................41 Betrieb Wichtige tägliche Prüfung vor jedem Betrieb ....................42 Checkliste vor dem Start...........................
- Seite 7 Serviceunterstützung für Eigner Ersatzteil‑ und Zubehöranfragen........................67 Serviceunterstützung............................67 Bestellen von Literatur............................69 Installation Von Mercury Marine geprüfte Außenborder‑Befestigungselemente..............71 Installationsdaten.............................. 71 Anschluss der Kraftstoffleitungen........................77 Anbau des Flo‑Torq I Propellers........................77 Anbau des Propellers mit Flo‑Torq Reflex Antriebsnabe.................. 79 Trimmflosse ‑...
-
Seite 9: Garantieinformationen
Erhalt der Garantiekarte in die Akten ein. Eine Kopie der Garantiekarte sollte vom Verkaufshändler an den Käufer ausgehändigt werden. HINWEIS: Mercury Marine muss Registrierungslisten und eine Liste aller Händler führen, die in den USA Bootssportprodukte verkaufen. Diese Informationen sind im Rahmen des Federal Safety Act (US- Bundesgesetz über Sicherheit) im Falle eines Sicherheitsrückrufs erforderlich. -
Seite 10: Übertragung Des Mercury Produktschutzplans (Verlängerte Servicedeckung) (Vereinigte Staaten Und Kanada)
Garantiedeckung wird nur den Endkunden gewährt, die das Produkt von einem Händler kaufen, der von Mercury Marine zum Vertrieb des Produktes in dem Land, in dem der Kauf stattfand, autorisiert ist, und auch dann nur, nachdem die von Mercury Marine festgelegte Inspektion vor Auslieferung durchgeführt und dokumentiert wurde. -
Seite 11: Garantiedeckung Und -Ausschlüsse
Käufer für alle anfallenden Arbeits- und Materialkosten sowie alle anderen für diesen Service anfallenden Kosten auf. Der Käufer darf das Produkt oder Teile des Produktes nicht direkt an Mercury Marine schicken, es sei denn, er wird von Mercury Marine dazu aufgefordert. Dem Händler muss ein Nachweis des registrierten Besitzes vorgelegt werden, wenn Reparaturen unter der Garantie angefordert werden, damit diese Reparaturen gedeckt sind. -
Seite 12: Allgemeine Garantieausschlüsse
Alle Neben- und/oder Folgeschäden (Lagerkosten, Telefon- oder Mietgebühren jeglicher Art, Unannehmlichkeiten oder Zeit- bzw. Einkommensverlust) fallen zu Lasten des Eigners. Verwendung anderer als Mercury Precision oder Quicksilver Teile bei der Durchführung von Reparaturen im Rahmen der Garantie. 10. Öle, Schmiermittel oder Flüssigkeiten, die zur normalen Wartung verwendet werden, fallen zu Lasten des Kunden, es sei denn ein Auslaufen oder Verschmutzen derselben ist auf einen Produktdefekt zurückzuführen, der von der Garantie gedeckt ist. -
Seite 13: Garantie Der Einhaltung Von Emissionsvorschriften Gemäß Der Us-Umweltschutzbehörde (Epa)
Garantie der Einhaltung von Emissionsvorschriften gemäß der US- Umweltschutzbehörde (EPA): Entsprechend der Vorschriften nach 40 CFR Teil 1045, Abschnitt B, gewährleistet Mercury Marine dem Erstkäufer für eine Laufzeit des Motors von fünf Jahren oder 175 Motorbetriebsstunden, je nachdem was zuerst eintritt, dass der Motor so konstruiert, gebaut und ausgestattet wurde, dass er zum Zeitpunkt des Verkaufs die im Paragraph 213 des Gesetzes „Clean Air Act"... -
Seite 14: Garantie Der Einhaltung Von Emissionsvorschriften Des Us-Bundesstaats Kalifornien
Wenn der durchgeführte Service nicht von dieser Garantie gedeckt ist, kommt der Käufer für alle anfallenden Arbeits- und Materialkosten sowie alle anderen für diesen Service anfallenden Kosten auf. Der Käufer darf das Produkt oder Teile des Produktes nicht direkt an Mercury schicken, es sei denn, er wird von Mercury dazu aufgefordert. -
Seite 15: Erläuterung Der Garantie Auf Das Emissionsbegrenzungssystem Für Den Us-Bundesstaat Kalifornien Vom California Air Resources Board
RECHTE ZU, DIE VON BUNDESSTAAT ZU BUNDESSTAAT UND VON LAND ZU LAND UNTERSCHIEDLICH SEIN KÖNNEN. Bei Fragen zu Rechten und Verpflichtungen im Rahmen dieser Garantie, wenden Sie sich bitte an Mercury Marine unter der Rufnummer +1-920-929-5040. Erläuterung der Garantie auf das Emissionsbegrenzungssystem für... -
Seite 16: Emissionsplakette
Sie tragen die Verantwortung dafür, den Außenborder baldmöglichst nach Auftreten eines Problems zu einem Mercury Händler zu bringen, der zur Reparatur des Produkts autorisiert ist. Die unter die Garantie fallenden Reparaturen werden in einem angemessenen Zeitraum durchgeführt, der 30 Tage nicht überschreiten darf. -
Seite 17: Garantiebedingungen - Australien Und Neuseeland
Deckungsumfang Mercury Marine gewährleistet, dass die neuen Produkte während des nachstehend festgelegten Deckungszeitraumes frei von Material- und Verarbeitungsfehlern sind. Die dem Kunden im Rahmen der Garantie gewährten Vorteile gelten zusätzlich zu den Rechten und Rechtsmitteln des Kunden unter einem Gesetz in Bezug auf die Waren und Dienstleistungen, für die die Garantie gilt. -
Seite 18: Mercurys Verantwortungsbereich
Garantiedeckung wird unter dieser beschränkten Garantie nur den Endkunden gewährt, die das Produkt von einem Händler kaufen, der von Mercury Marine zum Vertrieb des Produkts in dem Land, in dem der Kauf stattfand, autorisiert ist, und auch dann nur, nachdem die von Mercury Marine festgelegte Inspektion vor Auslieferung durchgeführt und dokumentiert wurde. -
Seite 19: Übertragung Der Garantie - Richtlinien In Australien Und Neuseeland
Gewährleistungen bezüglich des Produkts zu leisten. Falls solche geleistet wurden, können sie bei Mercury Marine nicht durchgesetzt werden. Weitere Informationen zu Fällen und Umständen, die von dieser Garantie gedeckt werden und solchen, die nicht gedeckt werden, sind dem Abschnitt „Garantiedeckung" im Betriebs- und Wartungshandbuch zu entnehmen, welches durch einen Verweis hier eingeschlossen ist. -
Seite 20: Globale Garantietabellen - Außenborder Und Jets
Private Bag 1420 Dandenong South, Victoria 3164 Australien Nach Bearbeitung der Garantieübertragung sendet Mercury Marine dem neuen Besitzer eine schriftliche Garantiebestätigung. Dieser Service ist kostenlos. Sie können Ihre Anschrift jederzeit ändern, auch beim Einreichen eines Garantieanspruchs. Hierzu geben Sie der Garantieregistrierungsabteilung von Mercury Marine entweder telefonisch, per Post oder Fax folgende Informationen an: Ihren Namen, die alte und neue Anschrift sowie die Boots-/Rumpfnummer (HIN). -
Seite 21: Garantietabellen Australien Und Neuseeland - Aussenborder Und Jet
GARANTIEINFORMATIONEN Beschränkte Garantie Standard- Produkt (Standard) Korrosionsschutzgarantie OptiMax Jetantrieb (200 und 250 PS) 1 Jahr 3 Jahre Racing-Produkt Beschränkte Garantie (Standard) Standard-Korrosionsschutzgarantie (Nur für Freizeitzwecke) OptiMax (250 XS) 2 Jahre 3 Jahre OptiMax (225 Sport XS) 2 Jahre 3 Jahre OptiMax (300 XS) 2 Jahre 3 Jahre... -
Seite 22: Garantietabellen Europa Und Die Gemeinschaft Unabhängiger Staaten (Gus) - Aussenborder Und Jet
GARANTIEINFORMATIONEN Produkt Standard- Beschränkte Garantie (Nur für Korrosionsschutzgara Kommerzielle Nutzung (Standard) Freizeitzwecke) ntie OptiMax 1 Jahr 3 Jahre Verado 1 Jahr 3 Jahre Racing-Produkt Standard- Beschränkte Garantie (Nur für Korrosionsschutzgara Kommerzielle Nutzung (Standard) Freizeitzwecke) ntie Verado 400R 1 Jahr 3 Jahre Keine Außerhalb von Asien Für Produkte, die außerhalb von Asien gekauft wurden, den Vertriebshändler in dem jeweiligen Land oder... -
Seite 23: Garantietabellen Südafrika - Aussenborder Und Jet
GARANTIEINFORMATIONEN Produkt Standard- Beschränkte Garantie (Nur für Korrosionsschutzgara Kommerzielle Nutzung (Standard) Freizeitzwecke) ntie OptiMax 3 Jahre 3 Jahre (inkl. Pro XS) Verado 3 Jahre 3 Jahre (inkl. Pro) Racing-Produkt Beschränkte Garantie (Standard) Standard-Korrosionsschutzgarantie (Nur für Freizeitzwecke) Verado 400R 2 Jahre 3 Jahre Außerhalb des Nahen Ostens und Afrikas Für Produkte, die außerhalb des Nahen Ostens und Afrikas gekauft wurden, den Vertriebshändler in dem... -
Seite 24: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Verantwortung des Bootsführers Der Bootsführer (Fahrer) ist für den ordnungsgemäßen und sicheren Betrieb des Boots und die Sicherheit aller Insassen sowie der allgemeinen Öffentlichkeit verantwortlich. Vor Inbetriebnahme des Außenborders sollte jeder Bootsführer das gesamte Handbuch durchlesen und verstehen. Sicherstellen, dass mindestens eine weitere Person an Bord mit den Grundlagen für den Start und Betrieb des Außenborders und dem Umgang mit dem Boot vertraut ist, falls der Bootsführer fahruntüchtig werden sollte. -
Seite 25: Betrieb Von Hochgeschwindigkeits- Und Hochleistungsbooten
Orientierungs- und Vorführfahrt mit Ihrem Händler oder einer mit dem Boot/Außenborder vertrauten Person durchgeführt haben. Für weitere Informationen besorgen Sie sich eine Kopie des Dokuments Hi-Performance Boat Operation (Bedienung von Hochleistungsbooten) bei Ihrem Verkaufs-, Vertriebshändler oder Mercury Marine. Notstoppschalter mit Reißleine Der Notstoppschalter mit Reißleine soll den Motor ausschalten, wenn sich der Betriebsführer so weit von... - Seite 26 ALLGEMEINE INFORMATIONEN Die Reißleine ist im gestreckten Zustand gewöhnlich zwischen 122–152 cm (4–5 feet) lang und verfügt am einen Ende über ein Element, das auf den Schalter gesteckt wird, und am anderen Ende über einen Clip, der an der Rettungshilfe oder am Handgelenk des Bootsführers befestigt wird. Die Reißleine ist aufgerollt, damit sie im Ruhezustand so kurz wie möglich ist und sich nicht leicht in umliegenden Objekten verfängt.
-
Seite 27: Notstoppschalter Und Reissleine In Gutem Betriebszustand Halten
ALLGEMEINE INFORMATIONEN VORSICHT Schwere oder tödliche Verletzungen durch die bei einem versehentlichen oder unerwarteten Auslösen des Notstoppschalters entstehende Verzögerungskraft vermeiden. Der Bootsführer sollte seine Position auf keinen Fall verlassen, ohne zuvor die Reißleine zu lösen. Der Schalter kann während der normalen Fahrt auch unbeabsichtigt aktiviert werden. Daraus könnten sich die folgenden gefährlichen Situationen ergeben: •... -
Seite 28: Sicherheitsinformationen Für Passagiere - Ponton- Und Deckboote
ALLGEMEINE INFORMATIONEN Den Außenborder auf Neutral schalten und den Motor abstellen, bevor Sie Personen schwimmen oder sich in der Nähe des Bootes im Wasser aufhalten lassen. Sicherheitsinformationen für Passagiere - Ponton- und Deckboote Der Fahrer muss während der Fahrt stets alle Passagiere beobachten. Passagiere dürfen nicht stehen und keine Sitzplätze benutzen, die nicht für den Gebrauch bei fahrendem Boot vorgesehen sind. -
Seite 29: Springen Über Wellen Und Kielwasser
ALLGEMEINE INFORMATIONEN Durch eine plötzliche Reduzierung der Bootsgeschwindigkeit können Passagiere auf erhöhten Anglersitzen am Bug über Bord stürzen. 26783 Springen über Wellen und Kielwasser Die Fahrt über Wellen und Kielwasser gehört zum Bootsfahren dazu. Wenn dieses jedoch mit einer solchen Geschwindigkeit getan wird, dass der Rumpf teilweise oder ganz aus dem Wasser springt, entstehen bestimmte Risiken, besonders beim Eintritt des Bootes ins Wasser. -
Seite 30: Aufprall Auf Unterwasserhindernisse
Der Betrieb eines Boots oder eines Motors mit Aufprallschäden kann das Produkt beschädigen und zu schweren oder tödlichen Verletzungen führen. Nach einem Aufprall das Boot oder den Antrieb von einem Mercury Marine Vertragshändler überprüfen und ggf. reparieren lassen. Sicherheitsanweisungen für Außenborder mit Steuerpinne Während der Fahrt sollten sich weder Personen noch Fracht im Bereich direkt vor dem Außenborder... -
Seite 31: Modelle Mit Knebelschrauben
ALLGEMEINE INFORMATIONEN MODELLE MIT KNEBELSCHRAUBEN: Einige Außenborder sind mit Knebelschrauben an der Spiegelhalterung ausgestattet. Die alleinige Verwendung der Knebelschrauben reicht nicht aus, um den Außenborder sicher am Spiegel zu befestigen. Zur korrekten Installation des Außenborders gehört das Verschrauben des Motors am Boot durch die Spiegelplatte. -
Seite 32: Bei Still Im Wasser Liegendem Boot
Zubehör oder die Verwendung von nicht zugelassenem Zubehör kann das Produkt beschädigt werden. Einige Zubehörteile, die nicht von Mercury Marine hergestellt oder verkauft werden, können nicht sicher mit Ihrem Außenborder oder Antriebssystem verwendet werden. Beschaffen Sie sich die Installations-, Betriebs- und Wartungsanleitungen für alle ausgewählten Zubehörteile und lesen Sie sie gründlich durch. - Seite 33 Die meisten Boote sind auf eine Höchstlast (max. Gewicht) ausgelegt (siehe Nutzlastplakette an Ihrem Boot). Sie sollten die Betriebs- und Belastungsgrenzen Ihres Bootes kennen und wissen, ob Ihr Boot noch schwimmt, wenn es voll Wasser ist. Im Zweifelsfall den Mercury Marine Vertragshändler oder den Bootshersteller befragen.
- Seite 34 ALLGEMEINE INFORMATIONEN • Insassen dürfen nicht auf nicht für diesen Zweck vorgesehenen Plätzen sitzen. Dies umfasst Sitzlehnen, Schandecks, Spiegelplatte, Bug, Decks, erhöhte Anglersitze und alle drehbaren Anglersitze. Passagiere sollten an keiner Stelle sitzen oder sich aufhalten, wo plötzliche, unerwartete Beschleunigung, plötzliches Stoppen, unerwarteter Verlust über die Kontrolle des Boots oder eine plötzliche Bewegung des Boots einen Sturz im Boot oder über Bord verursachen können.
-
Seite 35: Notieren Der Seriennummer
XXXX XXX Me rc ury Marine Brunswick Corp. Made in Japan 24125 Seriennummer Modellkennzeichnung Baujahr Europäisches Prüfzeichen (falls zutreffend) 40 FourStroke – Technische Daten Modelle Motorleistung (PS) Kilowatt 29.8 Volllast-Drehzahlbereich 5500-6000 U/min Leerlaufdrehzahl im Vorwärtsgang 800 ± 25 U/min Anzahl der Zylinder Hubraum 747 cm³... -
Seite 36: Identifizierung Von Bauteilen
ALLGEMEINE INFORMATIONEN Modelle Getriebeöl-Füllmenge 440 ml (440,65 cm³) Motoröl-Füllmenge 3,0 l (3 qt) Identifizierung von Bauteilen 58166 Kippstützknopf Spiegelhalter Ölablassschraube Primärer Kühlwassereinlass Getriebegehäuse Trimmflosse Antiventilationsplatte Antriebswellengehäuse Wasserpumpenkontrolldüse Motorwanne Motorhaube Schaltgriff Motorausschalter Einstellknopf für den Gaszug-Reibwiderstand Notstoppschalter Einstellhebel des Lenkungs-Reibmoments Kippsperrhebel... -
Seite 37: Transport
TRANSPORT Anhängertransport des Boots/Außenborders Das Boot mit abgekipptem Außenborder (vertikale Betriebsposition) auf einem Anhänger transportieren. Wenn der Abstand zum Boden nicht ausreicht, muss der Außenborder mit einer als Zubehör erhältlichen Außenborder-Stützvorrichtung hochgekippt werden. Wenden Sie sich diesbezüglich an Ihren Vertragshändler. An Eisenbahnübergängen, Auffahrten und bei einem holpernden Anhänger muss dieser Abstand eventuell noch vergrößert werden. -
Seite 38: Kraftstoff Und Öl
Zusätze sind Alkohol (Ethanol) und Ether (MTBE oder ETBE). Wenn Ethanol im Benzin enthalten ist, lesen Sie Alkoholhaltiges Benzin. Diese umformulierten Benzinsorten sind für die Verwendung in einem Mercury Marine Motor zugelassen. ALKOHOLHALTIGES BENZIN Wenn das Benzin in Ihrer Gegend Methanol (Methylalkohol) oder Ethanol (Ethylalkohol) enthält, sollten sie sich eventueller nachteiliger Auswirkungen bewusst sein. -
Seite 39: Kraftstoffschlauch Mit Geringer Permeation
KRAFTSTOFF UND ÖL WICHTIG: Wenn ein Mercury Marine Motor mit alkoholhaltigem Kraftstoff betrieben wird, darf der Kraftstoff nicht über einen längeren Zeitraum im Kraftstofftank gelagert werden. Längere Lagerungsperioden, die bei Booten nicht ungewöhnlich sind, führen zu außergewöhnlichen Problemen. Kraftfahrzeuge verbrauchen Mischkraftstoffe gewöhnlich, bevor der Kraftstoff eine Feuchtigkeitsmenge absorbieren kann, die zu... -
Seite 40: Anweisungen Für Die Verwendung Des Unter Druck Stehenden, Tragbaren Kraftstofftanks
KRAFTSTOFF UND ÖL SPEZIELLE MERKMALE DES TRAGBAREN KRAFTSTOFFTANKS • Der Kraftstofftank verfügt über ein 2-Wege-Ventil, das geöffnet wird, um Luft in den Tank zu lassen, wenn Kraftstoff aus dem Tank in den Motor gesaugt wird. Das Ventil wird außerdem zur Atmosphäre geöffnet, wenn der interne Druck im Tank 34,4 kPa (5.0 psi) übersteigt. -
Seite 41: Kraftstofftank Füllen
Bei allgemeinem Alltemperaturbetrieb wird Mercury oder Quicksilver NMMA FC-W-zertifiziertes SAE 10W-30 Viertakt-Bootsmotorenöl empfohlen. Wenn ein NMMA-zertifiziertes Synthetikgemischöl vorgezogen wird, ein SAE 25W-40 Viertakt-Bootsmotoren-Synthetikgemischöl von Mercury oder Quicksilver verwenden. Wenn das empfohlene Mercury oder Quicksilver NMMA FC-W-zertifizierte Außenborderöl nicht erhältlich ist, kann ein gebräuchliches FC-W-zertifiziertes Viertakt-Außenborderöl verwendet werden. -
Seite 42: Motorölstand Prüfen Und Öl Auffüllen
KRAFTSTOFF UND ÖL WICHTIG: Von der Verwendung von Ölen ohne Detergenswirkung, Mehrbereichsölen (außer Mercury oder Quicksilver NMMA FC-W-zertifiziertes oder gebräuchliches NMMA FC-W-zertifiziertes Öl), Synthetikölen, Ölen minderwertiger Qualität oder Ölen mit festen Additiven wird ausdrücklich abgeraten. Empfohlene SAE-Viskosität für Motoröl F°... - Seite 43 KRAFTSTOFF UND ÖL Den Peilstab ganz einschieben und den Griff wieder umlegen, um den Peilstab zu sichern. Den Öleinfülldeckel einsetzen und handfest anziehen. 28813 Höchstmarkierung Mindestmarkierung Peilstab Öleinfülldeckel...
-
Seite 44: Ausstattung Und Bedienelemente
AUSSTATTUNG UND BEDIENELEMENTE Warnsystem – Modelle mit Handstarter Das Warnsystem des Außenborders umfasst ein Warnhorn unter der Ruderpinne. Warnhorn unter der Ruderpinne 28831 FUNKTION DES WARNSYSTEMS Das Warnhorn gibt entweder einen Dauerton oder Intervalltöne ab, und die Motordrehzahl wird auf 2000 U/ min. -
Seite 45: Niedriger Öldruck
Warnhorn weiterhin ertönt, den Außenborder vom Händler prüfen lassen. Die Motordrehzahl wird auf 2000 U/min. begrenzt, jedoch sollte der Motor nicht weiter betrieben werden. SmartCraft Produkt Für diesen Außenborder ist ein Mercury SmartCraft Instrumentenpaket erhältlich. Das Instrumentenpaket zeigt unter anderem die folgenden Funktionen an: Motordrehzahl, Kühlmitteltemperatur, Öldruck, Wasserdruck, Batteriespannung, Kraftstoffverbrauch und Motorbetriebsstunden. -
Seite 46: Betrieb In Seichten Gewässern
AUSSTATTUNG UND BEDIENELEMENTE BETRIEB IN SEICHTEN GEWÄSSERN Wenn das Boot in flachem Wasser betrieben wird, kann der Außenborder in einer höheren Kippstellung verriegelt werden. Den Außenborder mit niedriger Drehzahl betreiben, während dieser für den Betrieb in seichten Gewässern nach oben gekippt ist. Die Kühlwassereinlässe im Wasser untergetaucht lassen und weiterhin prüfen, ob ein kontinuierlicher Wasserstrahl aus der Wasserpumpenkontrolldüse austritt. -
Seite 47: Einstellung Des Betriebswinkels
AUSSTATTUNG UND BEDIENELEMENTE Den Kippstützhebel durch Anheben des Außenborders vom Kippstützhebel und durch Abwärtsdrehen des Hebels lösen. Den Außenborder absenken. Den Kippsperrhebel in die Position Sperren/Betrieb bringen. EINSTELLUNG DES BETRIEBSWINKELS Der vertikale Betriebswinkel des Außenborders kann durch Wechseln des Kippstiftes in eine der fünf Einstellungsbohrungen geändert werden. -
Seite 48: Einstellen Des Gasgriff-Reibmomentwiderstands - Modelle Mit Ruderpinne
AUSSTATTUNG UND BEDIENELEMENTE • Erhöhung des Abstands zu Unterwasserhindernissen oder zum Untergrund in seichten Gewässern • Erhöhung des Lenkmoments oder Zuges nach links bei normaler Anbauhöhe (mit normalem rechtslaufendem Propeller) • Ein Tauchstampfen (rhythmisches Springen) oder Propellerventilation Einstellen des Gasgriff-Reibmomentwiderstands – Modelle mit Ruderpinne Gasgriff-Reibmomentwiderstandsknopf –... -
Seite 49: Trimmflosse - Einstellung
AUSSTATTUNG UND BEDIENELEMENTE Trimmflosse - Einstellung Das Lenkmoment des Propellers führt dazu, dass das Boot nach einer Seite zieht. Dieses Lenkmoment ist normal und entsteht dadurch, dass der Außenborder so getrimmt ist, dass die Propellerwelle nicht parallel zur Wasseroberfläche steht. Die Trimmflosse kann begrenzt eingestellt werden, um das Lenkmoment in vielen Fällen auszugleichen und jeglichen ungleichmäßigen Lenkwiderstand zu verringern. -
Seite 50: Betrieb
BETRIEB Wichtige tägliche Prüfung vor jedem Betrieb Die Befestigungselemente jedes am Boot installierten Außenborders müssen vor jedem Betrieb auf festen Sitz geprüft werden. Ein Aufkleber am Spiegelhalter erinnert den Bediener daran, die Befestigungselemente, mit denen der Außenborder an der Spiegelplatte befestigt ist, vor jedem Betrieb zu prüfen. 51985 Aufkleber am Spiegelhalter Checkliste vor dem Start... -
Seite 51: Betrieb In Seewasser Oder Verschmutztem Wasser
Die Oberfläche des Außenborders abwaschen und den Abgaskanal von Propeller und Getriebegehäuse nach jedem Betrieb mit sauberem Wasser spülen. Einmal monatlich Korrosionsschutz von Quicksilver oder Mercury Precision auf Metalloberflächen sprühen. Keinesfalls auf die Opferanoden sprühen, da dies deren Wirkung beeinträchtigt. -
Seite 52: Starten Des Motors - Modelle Mit Ruderpinne
BETRIEB Während der zweiten Betriebsstunde den Motor mit verschiedenen Drehzahlen bis 4500 U/min (oder Dreiviertelgas) und alle 10 Minuten ca. 1 Minute lang mit Vollgas laufen lassen. Während der nächsten acht Betriebsstunden den Motor nicht länger als jeweils 5 Minuten mit Vollgas betreiben. - Seite 53 BETRIEB Den Notstoppschalter auf RUN (Betrieb) stellen. Siehe Allgemeine Informationen – Notstoppschalter. 19791 Die Außenborder in die Neutralstellung (N) schalten. 28522 Modelle ohne Power-Trimm – Die Kippsperre nach unten in die gesperrte Position bringen. 26839 Den Gasgriff folgendermaßen einstellen: • Kalter Motor –...
-
Seite 54: Motor Warmlaufen Lassen
BETRIEB Modelle mit Handstarter – Langsam am Startseil ziehen, bis der Starter greift, und dann schnell ziehen, um den Motor anzulassen. Das Seil langsam aufwickeln lassen. Wiederholen, bis der Motor anspringt. 28917 Prüfen, ob ein kontinuierlicher Wasserstrahl aus der Wasserpumpenkontrolldüse austritt. 28521 WICHTIG: Falls kein Wasser aus der Wasserpumpenkontrolldüse austritt, den Motor abstellen und prüfen, ob die Kühlwasser-Einlassöffnung verstopft ist. -
Seite 55: Abstellen Des Motors
BETRIEB • Die Motordrehzahl vor dem Schalten auf Leerlauf reduzieren. 26842 • Den Außenborder stets zügig in einen Gang schalten. • Nachdem der Gang eingelegt wurde, den Fernschalthebel vorschieben bzw. den Gasdrehgriff (Ruderpinne) drehen, um die Drehzahl zu erhöhen. Abstellen des Motors Die Motordrehzahl zurücknehmen, den Außenborder in Neutral schalten und den Motor-Ausschalter eindrücken. - Seite 56 BETRIEB Die Außenborder in die Neutralstellung (N) schalten. 58150 VORSICHT Die Neutral-/Drehzahlschutzvorrichtung ist nicht aktiv, wenn der Motor mit dem Notstartseil gestartet wird. Die Motordrehzahl auf Standgas einstellen und das Getriebe auskuppeln, damit der Außenborder nicht mit eingelegtem Gang anspringt. VORSICHT Das freiliegende, rotierende Schwungrad kann schwere Verletzungen verursachen.
-
Seite 57: Wartung
Die durchgeführten Wartungsarbeiten im Wartungsprotokoll hinten in diesem Buch aufzeichnen. Alle Wartungsaufträge und Quittungen aufbewahren. AUSWAHL VON ERSATZTEILEN FÜR DEN AUSSENBORDER Wir empfehlen die Verwendung von originalen Mercury Precision oder Quicksilver Ersatzteilen und Schmiermitteln. EMISSIONSPLAKETTE Eine Emissionsplakette, auf der Abgaswerte und Motordaten, die in direktem Zusammenhang mit den Abgasen stehen, wird bei der Fertigung auf dem Motor angebracht. -
Seite 58: Nach Jedem Einsatz
WARTUNG • Sicherstellen, dass der Außenborder sicher am Spiegel befestigt ist. • Lenkung auf klemmende oder lockere Teile prüfen. • Die Propellerflügel auf Schäden untersuchen. NACH JEDEM EINSATZ • Bei Betrieb in Seewasser oder verschmutztem Wasser das Kühlsystem des Außenborders spülen. Siehe Spülen des Kühlsystems. -
Seite 59: Motorhaube - Ausbau Und Einbau
WARTUNG Den Außenborder entweder in der Betriebsposition (vertikal) oder in einer Kippstellung positionieren. Den Propeller abbauen. Siehe Propeller - Ab- und Anbau. Einen Wasserschlauch in das hintere Anschlussstück einschrauben. Den Wasserhahn teilweise öffnen (maximal zur Hälfte). Den Wasserhahn nicht ganz aufdrehen, da der Wasserdruck dann zu hoch ist. WICHTIG: Den Motor beim Spülen nur mit Leerlaufdrehzahl laufen lassen. -
Seite 60: Außenpflege
WARTUNG Zunächst die Vorderseite der Motorhaube absenken und den vorderen Haken einlegen. Die Motorhaube vollständig absenken und an der Rückseite nach unten drücken, um sie zu verriegeln. Leicht an der Rückseite ziehen um sicherzustellen, dass die Haube sicher befestigt ist. 28445 Außenpflege Ihr Außenbordmotor wird von einer beständigen Emailoberfläche geschützt. -
Seite 61: Kraftstofffilter - Modelle Mit Handstarter
WARTUNG Kraftstofffilter – Modelle mit Handstarter Die Informationen und Warnhinweise zur Wartung des Kraftstoffsystems (weiter vorn) lesen. Den Kraftstofffilter untersuchen. Den Filter austauschen, wenn er verschmutzt erscheint. WICHTIG: Zum visuellen Prüfen auf Kraftstofflecks aus dem Filter den Pumpball zusammendrücken, bis er sich prall anfühlt, um Kraftstoff in den Filter zu pumpen. -
Seite 62: Ab- Und Anbau Des Propellers
WARTUNG Ab- und Anbau des Propellers VORSICHT Drehende Propeller können schwere oder tödliche Verletzungen verursachen. Den Motor auf keinen Fall mit angebautem Propeller betreiben, wenn das Boot nicht im Wasser liegt. Vor An- oder Abbau eines Propellers den Antrieb auf Neutral schalten und den Notstoppschalter betätigen, um zu verhindern, dass der Motor startet. - Seite 63 WARTUNG Den Propeller gerade von der Welle abziehen. Wenn der Propeller an der Welle festsitzt und nicht abgebaut werden kann, muss er von einem Vertragshändler abmontiert werden. 26901 2-4-C mit PTFE auf die Propellerwelle auftragen. 26902 Schlauchref Beschreibung Verwendungszweck Teilnummer .-Nr.
- Seite 64 WARTUNG Die Propellermutternsicherung auf die Stifte setzen. Einen Holzklotz zwischen Getriebegehäuse und Propeller setzen. Die Propellermutter auf das angegebene Drehmoment anziehen. Beschreibung lb-in. lb-ft Propellermutter – Die flachen Seiten der Propellermutter mit den Sicherungsblechen an der Propellermutternsicherung ausrichten. Die Propellermutter durch Umbiegen der Sicherungsbleche nach oben gegen die flachen Stellen an der Mutter sichern.
-
Seite 65: Zündkerzen - Prüfen Und Austauschen
WARTUNG Beschreibung lb-in. lb-ft Mutter – HINWEIS: Ein geringfügiges Spiel beim Drehen ist normal. 14. Die Zündkabel anschließen. Zündkerzen - Prüfen und Austauschen VORSICHT Beschädigte Zündkerzenstecker können Funken freisetzen, die die Kraftstoffdämpfe unter der Motorhaube entzünden können. Dies kann zu schweren oder tödlichen Verletzungen durch einen Brand oder eine Explosion führen. -
Seite 66: Inspektion Des Keilriemens
WARTUNG Beschreibung lb-in. lb-ft Zündkerze – Inspektion des Keilriemens Keilriemen überprüfen, und von einem autorisierten Händler auswechseln lassen, wenn folgende Bedingungen auftreten: a. Risse auf der Rückseite des Riemens oder unten an den Riemenzähnen. b. Übermäßiger Verschleiß an den Zahnwurzeln. c. - Seite 67 WARTUNG • Kippstützhebel – durch den Schmiernippel schmieren. • Schwenkhalterung – durch den Schmiernippel schmieren. Kippstützhebel Schwenkhalterung 28466 • Co-Pilot-Welle (Modelle mit Steuerpinne) – durch den Schmiernippel schmieren. Den Lenkungs- Reibmomenthebel während der Schmierung vor- und zurückbewegen. 28823 • Propellerwelle – Reichlich Schmiermittel auf das Keilwellenprofil der Propellerwelle auftragen. 58155...
-
Seite 68: Motoröl Wechseln
WARTUNG Motoröl wechseln MOTORÖL-FÜLLMENGE Füllmenge Flüssigkeitssorte Mercury oder Quicksilver SAE 25W-40 Synthetisches Viertakt- Bootsmotorenöl Motoröl 3 Liter (3 US qt) Mercury oder Quicksilver SAE 10W-30 Viertakt-Bootsmotorenöl ÖLWECHSEL Den Außenborder nach oben in die Transportposition kippen. Den Außenborder so positionieren, dass die Ablassöffnung nach unten zeigt. Die Ablassschraube entfernen und das Motoröl in einen geeigneten Behälter ablaufen lassen. -
Seite 69: Getriebeschmierung
WARTUNG ÖL EINFÜLLEN Den Öleinfülldeckel abnehmen und Öl bis auf den korrekten Füllstand einfüllen. Den Motor fünf Minuten lang im Leerlauf betreiben und auf Undichtigkeiten prüfen. Den Motor abstellen und den Ölstand mit dem Ölstab prüfen. Ggf. Öl nachfüllen. Öleinfülldeckel 28418 Getriebeschmierung Das Getriebeöl beim Auffüllen oder Auswechseln visuell auf Vorhandensein von Wasser prüfen. -
Seite 70: Prüfen Des Ölstands Und Auffüllen Des Getriebegehäuses
Entlüftungsschraube Einfüll-/Ablassschraube Getriebeölempfehlungen Mercury oder Quicksilver Premium oder Hochleistungs-Getriebeschmiermittel. Untergetauchter Außenbordmotor Sobald der Motor aus dem Wasser geborgen ist, sollte er innerhalb weniger Stunden von einem autorisierten Händler gewartet werden. Wenn der Motor der Atmosphäre ausgesetzt ist, ist sofortige Wartung erforderlich,... -
Seite 71: Lagerung
• Alle Außenborderkomponenten, die im Inspektions- und Wartungsplan aufgeführt sind, schmieren. • Schadstellen im Lack ausbessern. Ausbesserungslack ist beim Vertragshändler erhältlich. • Quicksilver oder Mercury Precision Lubricants Corrosion Guard (Korrosionsschutz) auf die Metalloberflächen (außer den Opferanoden) sprühen. Schlauchref Beschreibung Verwendungszweck Teilnummer .-Nr. -
Seite 72: Positionierung Des Außenborders Für Die Lagerung
LAGERUNG Positionierung des Außenborders für die Lagerung Den Außenborder aufrecht (vertikal) lagern, damit Wasser stets vollständig ablaufen kann. HINWEIS Der Außenborder kann beschädigt werden, wenn er in einer gekippten Position gelagert wird. Das in den Kühlkanälen eingeschlossene Wasser oder im Propeller-Abgasauslass im Getriebe angesammelte Regenwasser kann einfrieren. -
Seite 73: Fehlersuche
FEHLERSUCHE Motor springt nicht an MÖGLICHE URSACHEN • Notstoppschalter steht nicht auf RUN (Betrieb). • Falsches Startverfahren. Siehe Abschnitt Betrieb . • Altes oder verschmutztes Benzin. • Motor abgesoffen. Siehe Abschnitt Betrieb . • Kraftstoff erreicht den Motor nicht. a. Kraftstofftank ist leer. b. -
Seite 74: Batterie Lädt Sich Nicht Auf
FEHLERSUCHE Batterie lädt sich nicht auf MÖGLICHE URSACHEN • Lose oder korrodierte Batterieanschlüsse. • Niedriger Elektrolytenstand in der Batterie. • Verschlissene oder unwirksame Batterie. • Übermäßiger Gebrauch von elektrischem Zubehör. • Defekter Gleichrichter, Spannungsregler oder defekte Lichtmaschine. -
Seite 75: Serviceunterstützung Für Eigner
Serviceunterstützung ÖRTLICHER REPARATURDIENST Wenn Ihr mit einem Mercury Außenborder ausgestattetes Boot repariert werden muss, bringen Sie es zu Ihrem Vertragshändler. Nur Vertragshändler sind auf Mercury Produkte spezialisiert und verfügen über werksgeschulte Mechaniker, Spezialwerkzeug und Geräte und Original Quicksilver Teile und Zubehör, um Ihren Motor ordnungsgemäß... -
Seite 76: Im Falle Eines Anliegens Oder Problems
SERVICEUNTERSTÜTZUNG FÜR EIGNER IM FALLE EINES ANLIEGENS ODER PROBLEMS Ihrem Händler und uns liegt Ihre Zufriedenheit mit Ihrem Mercury Produkt am Herzen. Bei Problemen, Fragen oder Anliegen bezüglich des Antriebssystems wenden Sie sich an Ihren Händler oder einen Mercury Vertragshändler. Wenn Sie weitere Unterstützung benötigen: Reden Sie mit dem Verkaufsleiter oder Service-Manager des Händlers. -
Seite 77: Bestellen Von Literatur
(nur USA) P.O. Box 1939 Fond du Lac, WI 54935-1939 AUSSERHALB DER USA UND KANADA Zusätzliche Literatur, die für Ihr jeweiliges Antriebssystem verfügbar ist, erhalten Sie vom nächsten Mercury Marine Service Center. Mercury Marine Das Bestellformular mit Attn: Publications Department... - Seite 78 SERVICEUNTERSTÜTZUNG FÜR EIGNER Menge Teil Ersatzteilnummer Preis Gesamtbetrag Fälliger Gesamtbetrag...
-
Seite 79: Installation
INSTALLATION Von Mercury Marine geprüfte Außenborder-Befestigungselemente WICHTIG: Mercury Marine bietet für alle seine Außenborder geprüfte Befestigungselemente und Installationsanweisungen, einschließlich Drehmomente, um deren ordnungsgemäße Befestigung an Bootsspiegeln zu gewährleisten. Die falsche Installation des Außenborders kann zu Leistungs- und Zuverlässigkeitsproblemen führen und die Sicherheit beeinträchtigen. Alle Anweisungen für die Installation des Außenborders sind strikt zu befolgen. -
Seite 80: Startersperre Bei Eingelegtem Gang
Zubehör oder die Verwendung von nicht zugelassenem Zubehör kann das Produkt beschädigt werden. Einige Zubehörteile, die nicht von Mercury Marine hergestellt oder verkauft werden, können nicht sicher mit Ihrem Außenborder oder Antriebssystem verwendet werden. Beschaffen Sie sich die Installations-, Betriebs- und Wartungsanleitungen für alle ausgewählten Zubehörteile und lesen Sie sie gründlich durch. -
Seite 81: Anheben Des Aussenborders
INSTALLATION ANBAUDATEN 58167 Mindest-Spiegelöffnung Einzelmotor (Ruderpinne) 76,2 cm (30 in.) ANHEBEN DES AUSSENBORDERS Die Hebeöse am Motor verwenden. 58176... -
Seite 82: Anbau Des Aussenborders
INSTALLATION ANBAU DES AUSSENBORDERS Bohren der Außenborder-Montagebohrungen Mithilfe der Spiegelbohrvorrichtung vier Montagebohrungen am Spiegel markieren. Bohrer-Führungsbohrungen Spiegelbohrvorrichtung Spiegel-Mittellinie 2757 Spiegelbohrvorrichtung 91-98234A2 Schablone zum Anbringen von Montagebohrungen für die Installation des Motors. 5489 Vier 13,5 mm (17/32 in.) Montagebohrungen bohren. 3973... -
Seite 83: Prüfen Der Bootsspiegelkonstruktion
INSTALLATION Prüfen der Bootsspiegelkonstruktion WICHTIG: Die Stärke des Bootsspiegels messen. Die Kontermuttern und Schrauben des Außenborders müssen ein Anzugsdrehmoment von 75 Nm (55 lb-ft) halten können, ohne dass die Spiegelplatte nachgibt oder reißt. Wenn der Bootsspiegel unter diesem Anzugsdrehmoment nachgibt oder reißt, ist die Bootsspiegelkonstruktion u. -
Seite 84: Befestigung Des Außenborders Am Spiegel
INSTALLATION Befestigung des Außenborders am Spiegel Den Außenborder so anbauen, dass die Antiventilationsplatte mit der Bootsunterseite bündig abschließt oder max. 25 mm (1 in.) unter dem Bootsboden liegt. Antiventilationsplatte 25 mm (1 in.) 8045 Bootsdichtmittel auf die Schraubenschäfte auftragen, nicht auf das Gewinde. Den Außenborder mit den beiliegenden Befestigungsteilen anbauen. -
Seite 85: Anschluss Der Kraftstoffleitungen
INSTALLATION Anschluss der Kraftstoffleitungen ANSCHLUSS DER KRAFTSTOFFLEITUNGEN Der Mindest-Innendurchmesser (ID) des Kraftstoffschlauchs beträgt 8 mm (5/16 in.). Der Anschluss des Kraftstoffschlauchs an diesem Motormodell erfolgt mittels einer Schnappverriegelung. Den dezentralen Kraftstoffschlauch mit einer metallenen Schlauchschelle oder der dem Außenborder beiliegenden Kunststoff- Schlauchschelle am Anschlussstück befestigen. - Seite 86 INSTALLATION Propeller mit Flo-Torq I Antriebsnabe – Das vordere Druckstück, den Propeller, die Propellermutternsicherung und die Propellermutter auf der Welle anbringen. Propellermutter Propellermutternsicherung Propeller Vorderes Druckstück 26903 Propeller mit Flo-Torque II Antriebsnabe – Das vordere Druckstück, den Propeller, die austauschbare Antriebsmuffe, das hintere Druckstück, die Propellermutternsicherung und die Propellermutter auf der Welle anbringen.
-
Seite 87: Anbau Des Propellers Mit Flo-Torq Reflex Antriebsnabe
INSTALLATION Anbau des Propellers mit Flo-Torq Reflex Antriebsnabe VORSICHT Die Durchführung von Arbeiten ohne vorheriges Abklemmen der Batterie kann zu Produktschäden, Verletzungen oder tödlichen Unfällen aufgrund von Brand, Explosion, Stromschlag oder unerwartetem Anspringen des Motors führen. Stets die Batteriekabel von der Batterie abklemmen, bevor Reparatur-, Wartungs- und Installationsarbeiten ausgeführt bzw. - Seite 88 INSTALLATION Die hintere Antriebsmuffe in die vordere Antriebsmuffe einsetzen. 56277 Rechteckige Markierung an der vorderen Antriebsmuffe Identifikationsnummer an der hinteren Antriebsmuffe (1 oder 2) O-Ring Ausrichtungsmethode 2 Die Finger an der hinteren Antriebsmuffe wie abgebildet mit den Aussparungen an der vorderen Antriebsmuffe ausrichten.
- Seite 89 INSTALLATION Die hintere Antriebsmuffe in die vordere Antriebsmuffe einsetzen. 58186 Breites Distanzstück an der vorderen Antriebsmuffe Breiter Abstand zwischen Fingern an der hinteren Antriebsmuffe O-Ring...
-
Seite 90: Installation Der Antriebsmuffe Im Propeller
INSTALLATION INSTALLATION DER ANTRIEBSMUFFE IM PROPELLER Sicherstellen, dass zwischen der vorderen und hinteren Antriebsmuffe kein Abstand vorhanden ist. 44714 Die Antriebsmuffeneinheit auf dem Propeller ansetzen und auf den Propeller schieben. 56279 HINWEIS: Sicherstellen, dass der O-Ring ordnungsgemäß in der Senkung der hinteren Antriebsmuffe sitzt. - Seite 91 INSTALLATION Die hintere Unterlegscheibe auf der Antriebsmuffeneinheit installieren und vorsichtig in den Propeller klopfen. Wenn die Antriebsmuffeneinheit ordnungsgemäß eingesetzt ist, berührt die hintere Unterlegscheibe den Propeller. Hintere Unterlegscheibe 44725 Die Anlaufscheibe auf der Propellerwelle anbringen. WICHTIG: Die Flo-Torq Reflex Antriebsnabe erfordert die Verwendung der Anlaufscheibe, die im Antriebsnabenkit enthalten ist.
- Seite 92 INSTALLATION WICHTIG: Die Flo-Torq Reflex Antriebsnabe erfordert die Verwendung der Propellermutter, die im Antriebsnabenkit enthalten ist. Die Verwendung einer anderen Propellermutter, die nicht im Flo-Torq Reflex Antriebsnabenkit enthalten ist, führt dazu, dass der Nylon-Teil der Kontermutter nicht vollständig in das Gewinde der Propellerwelle greift.
-
Seite 93: Trimmflosse - Einstellung
INSTALLATION Trimmflosse - Einstellung Das Lenkmoment des Propellers führt dazu, dass das Boot nach einer Seite zieht. Dieses Lenkmoment ist normal und entsteht dadurch, dass der Außenborder so getrimmt ist, dass die Propellerwelle nicht parallel zur Wasseroberfläche ausgerichtet ist. Die Trimmflosse kann in den meisten Fällen begrenzt verstellt werden, um das Lenkmoment auszugleichen und jeglichen ungleichmäßigen Lenkwiderstand zu verringern. -
Seite 94: Wartungsprotokoll
WARTUNGSPROTOKOLL Wartungsprotokoll Tragen Sie alle an Ihrem Außenbordmotor ausgeführten Wartungsarbeiten hier ein. Bewahren Sie alle Wartungsscheine und Belege auf. Datum Ausgeführte Arbeit Motorbetriebsstunden...
