(3)
(3a)
(4)
(4a)
(5)
(6)
(7)

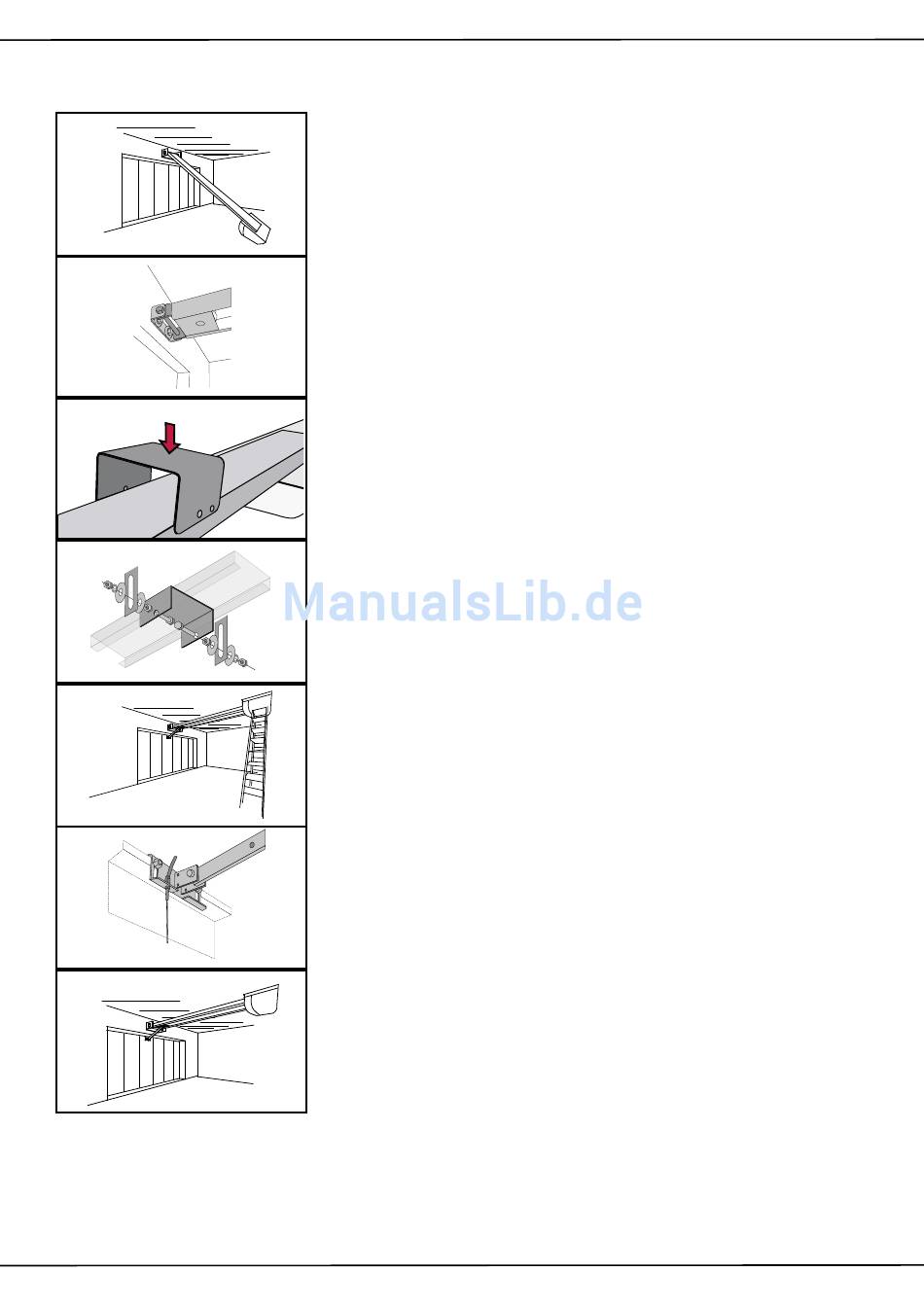

Montage des Antriebs
3. Befestigen Sie die C-Schiene des Antriebs am Sturzbefesti-
gungswinkel (3). Legen Sie dabei einen Karton unter das Gehäuse
des Antriebskopfes um Schäden zu vermeiden.
4. Montieren Sie den mitgelieferten Winkel zur Befestigung des
Antriebs an der Decke. Der Winkel wird nahe des Antriebskopf
über von oben über die C-Schiene gestülpt (Abb. 4). (Die Schrau-
ben werden von innen nach außen durch die Bohrungen der
Deckenabhängung gesteckt - Muttern und Unterlagsscheiben
werden von außen aufgesteckt.)
5. Um den Antriebskopf an der Decke zu befestigen empfehlen
wir eine Leiter unterzustellen (5). Wenn das geschehen ist, können
Sie das Tor öffnen und die Antriebsschiene mit Hilfe der Markie-
rung an der Toroberkante gerade ausrichten. Befestigen Sie den
Antriebskopf erst dann mit den mitgelieferten Winkeln an der
Decke.
6. Befestigen Sie nun den Torarm am Rahmen Ihres Torblatts (6).
Achten Sie darauf, daß der Torarm in einem Winkel von maximal
45° zum Antrieb steht. Der Winkel darf keinesfalls steiler sein.
7. Vor Inbetriebnahme des Antriebs müssen die Endlagen-
blöcke eingestellt und fixiert werden!
Die Riegel des Tores entfernt werden - sonst entstehen
Schäden an Tor und Antrieb!
Das selbsthemmende Getriebe Ihres Antriebs verhindert ein
Öffnen des Tores von Hand (beachten Sie dazu unbedingt Seite
8). Wünschen Sie eine zusätzliche Verriegelung des Tores durch
Bodenriegel, können sie unser Verriegelungsset als Zubehör erwer-
ben.
Die Montage
Seite 7
