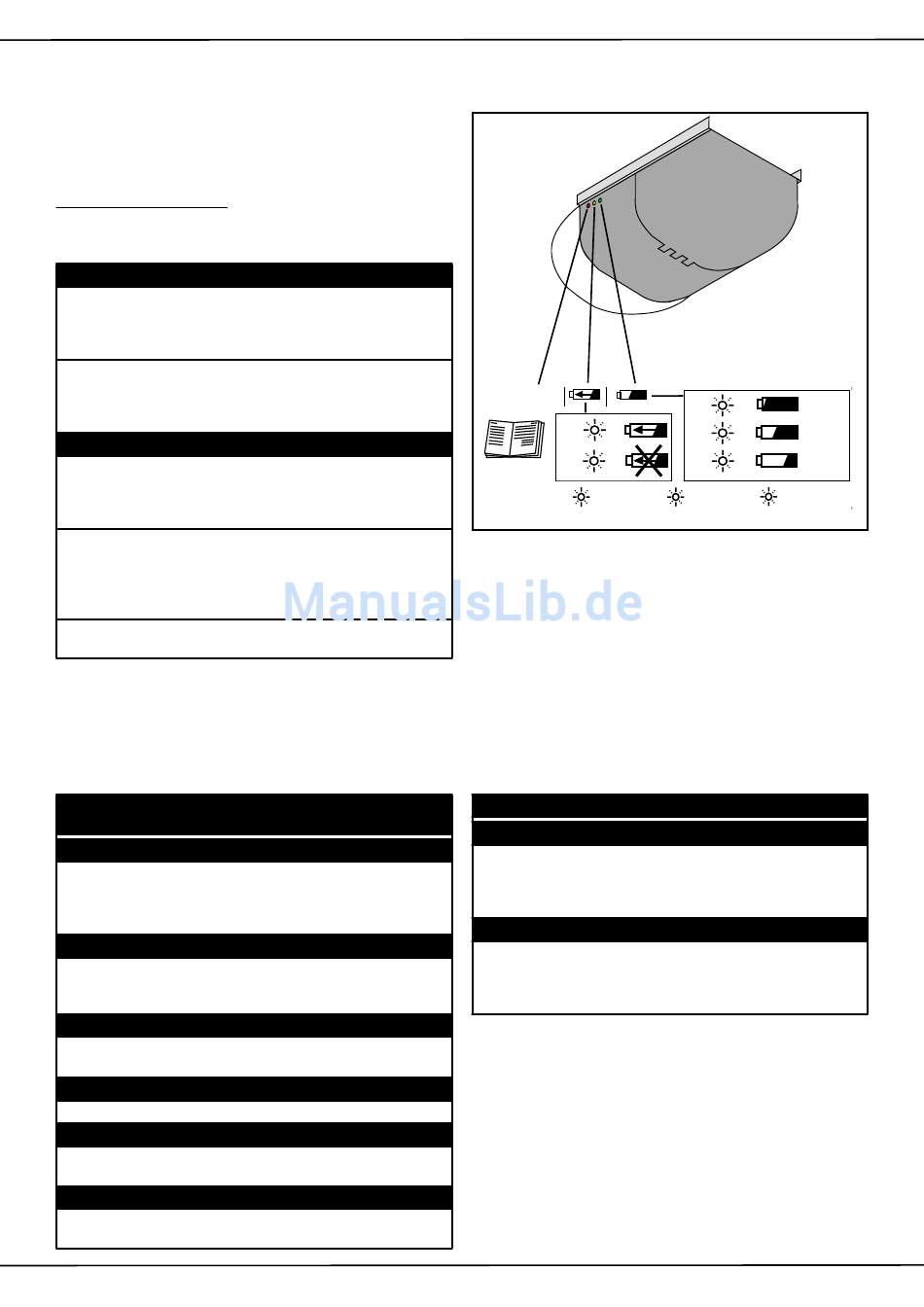

Der TS Solar/TS Akku verfügt über ein Diagnosesystem, welches
Meldungen über die außenliegenden LED-Anzeigen und die
Antriebsbeleuchtung ausgibt. Im Einzelnen sind dies:
Statusmeldungen
In 10-sekündigen Abständen geben die jeweils gelbe und grüne
LED durch Blinksignale Informationen zur Nachladung und zum
Ladezustand desAkkus
Gelbe LED (Nachladung des Akkus)
0x blinken
Es erfolgt keine Nachladung des Akkus.
TS Solar I: das Solarpanel erbringt keine Leistung (bspw. nachts)
TS Akku I: es liegt keine netzseitige 230V Spannung an
1x blinken
Der Akku wird nachgeladen.
TS Solar I: das Solarpanel erbringt Leistung
TS Akku I: es liegen netzseitig 230V Spannung an
Grüne LED (Ladezustand des Akkus)
0x blinken
Der Akku hat die minimale Ladespannung erreicht - der Antrieb
hat sich deaktiviert und kann erst wieder bei ausreichender
Akkuspannung in Betrieb genommen werden
1x blinken
Der Akku ist in einem kritischen Ladezustand, der Antrieb ist
nur noch eingeschränkt betriebsbereit - die Ladespannung
reicht nur noch für wenige Fahrten. Bei erreichen dieser
kritischen Spannung blinkt auch die Antriebsbeleuchtung.
2x oder 3x blinken
Der Akku ist voll und betriebsbereit
Fehlermeldungen (ERROR)
Fehlermeldungen werden von der roten LED „Diag" auf der Elek-
tronik und parrallel von der außenliegenden roten LED
ausgegeben. Bei einigen Meldungen blinkt zusätzlich die Antriebs-
beleuchtung
Meldungen der Antriebsbeleuchtung und der
roten LED „Diag"
2x blinken
Die Endlage kann nicht erreicht werden obwohl weder eine
Hinderniserkennung noch ein Impulsausfall des Motors vorliegt.
Es liegt vermutlich ein Fehler an der Antriebsmechanik vor; die
Steuerung verriegelt.
5x blinken
Datenverlust im Mikroprozessor - versuchen Sie, die Kraft- und
Streckenlernung erneut vorzunehmen. Funktioniert dies nicht,
muß die Elektronik getauscht werden.
6x blinken
Der Prozessor läßt sich nicht beschreiben. Die Elektronik
verriegelt und muß zur Reparatur.
7x blinken
Relaisdefekt - die Elektronik muß ausgetauscht werden.
8x blinken
Der Meßverstärker ist defekt. Die Elektronik verriegelt und muß
zur Reparatur.
9x blinken
Fehler bei Signalerkennung des Hall-Sensors. Entweder ist der
Hall-Sensor des Motors oder die Elektronik defekt.
Meldungen der LED-Anzeigen und Antriebsbeleuchtung
gelb
grün
rot
ERROR
1x
=
0x
=
... [10 sec.] ...
...
Zusätzliche Meldungen nur über die rote LED „Diag"
3x blinken
Lichtschrankenfehler - es befindet sich entweder ein Hindernis
im Lichtschrankenbereich oder die Lichtschranke bzw. die Licht-
schrankenzuleitung ist defekt. Die Fehlermeldung wird automa-
tisch gelöscht, wenn der Fehler nicht mehr vorliegt.
4x blinken
Fehler an der 8k2-Auswertung (Schlupftür/Kontaktleiste) - es
wurde entweder ein Hindernis erkannt oder die Auswertung ist
defekt. Die Fehlermeldung wird automatisch gelöscht, wenn der
Fehler nicht mehr vorliegt.
Technische Informationen
2x
o.k.
=
1x
=
LOW
0x
=
STOP
... [10 sec.] ...
... [10 sec.] ...
Seite 21
