Wichtige Grundlagen
Um den Torantrieb in Betrieb nehmen zu können, müssen zuerst
die Wegstrecken- und Kraftprogrammierung vorgenommen
werden. Ohne diese grundlegenden Einstellungen können
bei der Inbetriebnahme des Antriebs Schäden an Antrieb
und Tor entstehen! Auch für Probeläufe des unmontierten
Antriebs müssen die mechanischen Endlagenstopps in der
C-Schiene mit der Schraube fixiert sein (s. Seite 8
„Einstellung der Enlagenstopps").
Die Wegstrecken- und Kraftmessung erfolgen in einem Vorgang;
der Antrieb wird dazu in den Lernmodus versetzt, der durch die
blinkende Antriebsbeleuchtung angezeigt wird.
Eine Schnellübersicht zur Einstellung und Erlernung erhalten Sie
durch die nebenstehende Tabelle. Untenstehend sind zunächst die
einzelnen Schritte ausführlicher beschrieben.
1.) Endanschläge der C-Schiene fixieren
Die Justierung der Endlagen blöcke ist im Kapitel „Einstellung der
Endlagenstopps" auf Seite 8 beschrieben. (Anm.: die Endanschlä-
ge werden durch eindrehen der mitig liegenden Schraube fixiert)
2.) Den Programmiermodus starten
Drücken Sie auf der Hauptelektronik den Taster LERN/LEARN (2)
für ca. 3 Sekunden. Die Antriebsbeleuchtung beginnt zu blinken
- lösen Sie die LERN/LEARN Taste. Der Antrieb befindet sich nun im
Lernmodus.
3.) Lernfahrten starten
Drücken Sie kurz erneut die LERN/LEARN Taste. Der Antrieb be-
ginnt nun mit drei vollautomatischen Lernfahrten:
3.1. zuerst wird der Endanschlag AUF angefahren
3.2. der Antrieb fährt mit langsamer Geschwindigkeit in Richtung
ZU (während dieses Laufs können Sie die Länge des Soft-Stopps
ZU festlegen, siehe Seite 13).
3.3. Der Antrieb stoppt in der Endlage ZU - die Wegstreckeninfor-
mation ist nun gespeichert
3.4. Antrieb fährt in Richtung AUF und mißt die benötigte Kraft
3.5. Antrieb fährt in Richtung ZU und mißt die benötigte Kraft
3.6. Antrieb stoppt in Endlage ZU und blinkt noch kurze Zeit - die
gemessenen Kraftwerte werden gespeichert.
Sobald die Antriebsbeleuchtung nicht mehr blinkt sind alle
Informationen gespeichert und der Antrieb ist betriebsbereit.

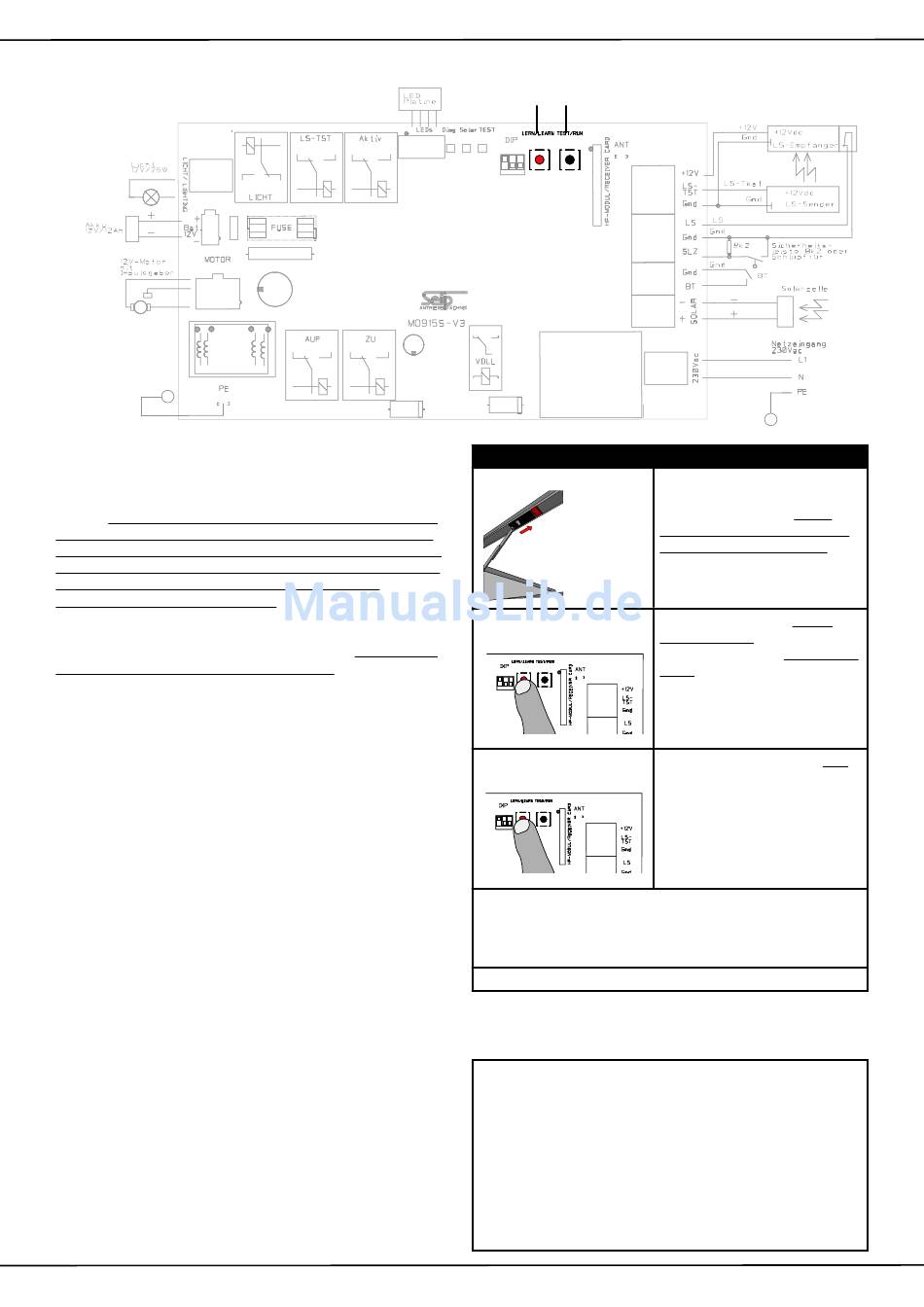

Hauptelektronik: Einstellungen und Anschlüsse
Kraftlernung und Wegstreckenmessung
2
1
ON
1 2 3
Schnellübersicht
1.) Endanschläge fixieren
2.) Programmiermodus
aktivieren
ON
1 2 3
3.) Lernfahrten starten
ON
1 2 3
Die Kraftlernung endet nach den drei automatischen Lernfahr-
ten - der Antrieb bleibt in Endlage ZU stehen und die Antriebs-
beleuchtung stoppt zu blinken. Der Antrieb ist nun funktions-
bereit.
4.) weiter zum Kapitel „Die Funkanlage", Seite 18
HINWEISE:
Bei der hier geschilderten Vorgehensweise wird der
Antrieb mit Standardeinstellungen für die Soft-Gänge
programmiert. Sollen die Soft-Gänge geändert oder
deaktiviert werden, beachten Sie bitte die Seiten 14 + 15.
Bei jeder erneuten Ausführung eines kompletten Lern-
zyklus werden die bisher gespeicherten Werte durch die
neu gemessenen Werte ersetzt. Es sind also jederzeit
Änderungen an der Programmierung möglich.
Endanschläge AUF und ZU in
der C-Schiene fixieren (s. Kapitel
„Montage, Seite 8") - unbe-
dingt den Transportschlitten
danach wieder einrasten!
LERN/LEARN-Taste ca. 3 Sek.
gedrückt halten bis die Antriebs-
beleuchtung blinkt - Tastendruck
lösen.
LERN/LERN-Taste nochmals kurz
drücken: der Antrieb macht nun
drei vollautomatische Program-
mierfahrten (zuerst wird der
Endanschlag AUF angefahren).
Seite 13
