Die Montage

Vormontage des Antriebs

Achten Sie darauf, daß die Kette sich nicht verdreht. Heben Sie
die Einzelteile deshalb bei der Vormontage nicht an, son-
dern schieben Sie sie!
1. Der Antrieb liegt ausgepackt vor Ihnen; der Antriebskopf befin-
det sich rechts.

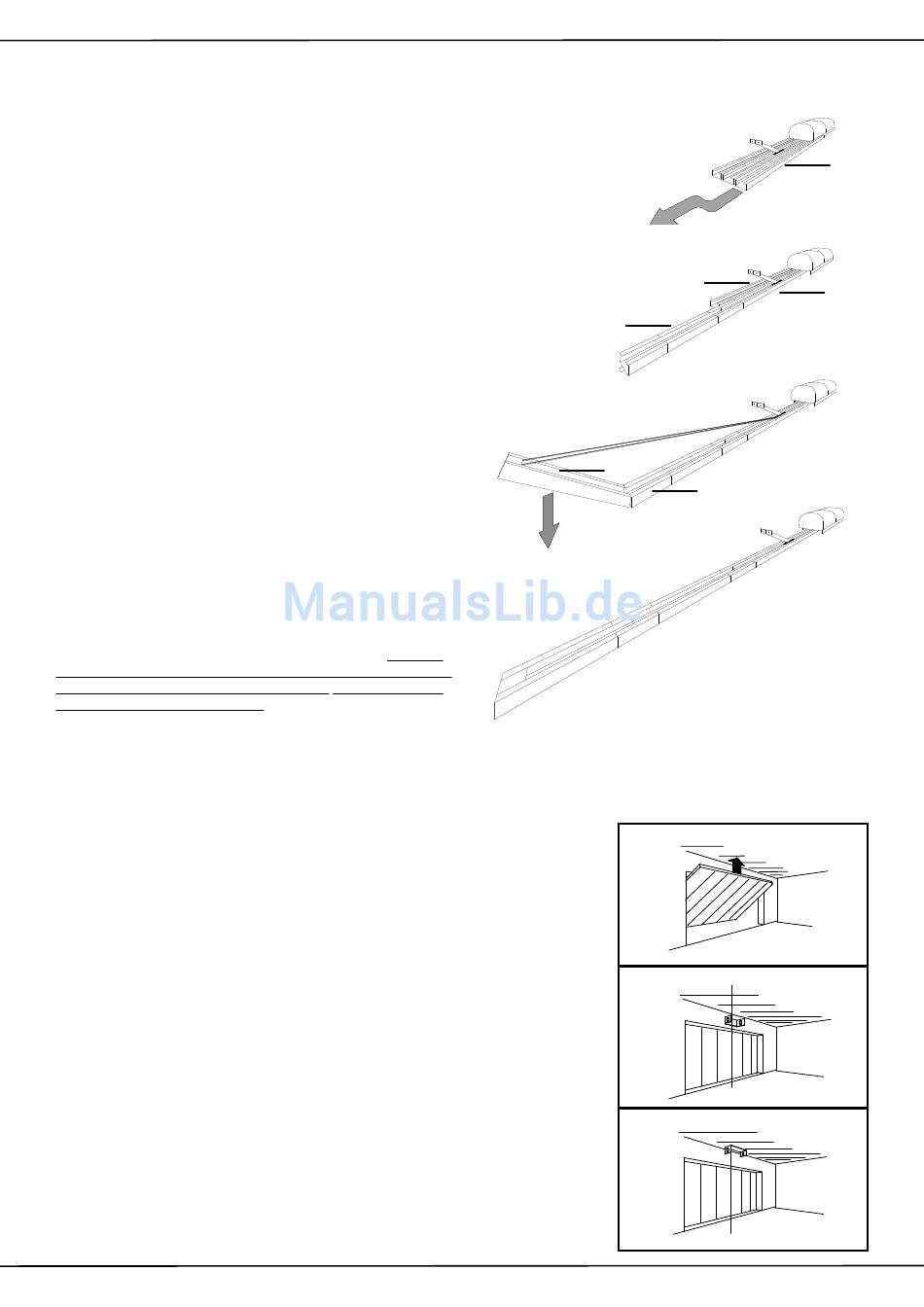

2. Nehmen Sie nun das in der Zeichnung mit (1) gekennzeichnete
C-Schienenstück und setzen Sie es vorne an.
3. Schieben Sie das mit (2) bezeichnete Überwurf-C bis zum
Anschlag vor.
4. Nehmen Sie nun das mit (3) bezeichnete C-Schienenstück und
schieben Sie es vor den bereits montierten C-Schienenteil.
5. Setzen Sie Teil (3) wie in der Abbildung gezeigt schräg von oben
in das leicht vorstehende Überwurf-C (4) ein.
6. Drücken Sie das letzte Teilstück (3) der C-Schiene nun nach
unten. Die Kette ist nun gespannt und das Überwurf-C (4) kann
nun bis zum Anschlag vorgeschoben werden.
7. Drehen Sie nun Ihren Antrieb um und schrauben Sie die mitge-
lieferten Madenschrauben in die Überwurf-C ein.
Ihr Antrieb ist nun einbaufertig vormontiert.
Die Kette ist werkseitig vorgespannt. Verändern Sie die Ketten-
spannung nicht!
ACHTUNG:
Der TS Solar/TS Akku Torantrieb ist mit einer automatischen Weg-
streckenmessung ausgestattet. Im Auslieferzustand ist nur eine
provisorische Wegstrecke für die firmeninterne Endkontrolle des
TS Solar/TS Akku vorprogrammiert.
Wenn Sie den Torantrieb für Testzwecke in Betrieb setzen wollen,
müssen Sie zunächst die Endlagenblöcke in der Laufschiene un-
verrückbar arretieren (durch festziehen der Schrauben). Machen
Sie erst danach eine Testfahrt bzw. starten Sie erst dann die
Wegstrecken- und Kraftprogrammierung! Es können sonst
Schäden am Antrieb entstehen!

Montage des Antriebs

Mindestabstand zur Decke

Messen Sie den Abstand zwischen der Tor-Oberkannte und der
Decke (1). Der Mindestabstand für die Montage Ihres Antriebs
muß 35 mm betragen (wenn nicht, Seite 5).
Der Sturz-Befestigungswinkel des Antriebs kann sowohl zur Decke
(2a) als auch zum Sturz (2) befestigt werden.
1. Messen Sie die Mitte Ihres Garagentores aus und zeichnen Sie
diese am Sturz und an der Oberkante des Tores an.
2. Befestigen Sie den Sturzbefestigungswinkel mittig am Sturz
oder an der Decke (wir emfehlen wenn möglich den Sturz).
Seite 6
(3)
(1)
(3)
(4)
(1)
(2)
(2a)
(1)
(2)
