Die Solarkomponenten
TS Solar I: Montage des Solarpanels
Zum Lieferumfang des TS Solar gehören ein Solarpanel und
ein zweiteiliger Befestigungswinkel. Das Panel sorgt durch die
Umwandlung von Sonnenstrahlung in Strom für die regelmäßige
Nachladung der Batterie.
Verwenden Sie nur das werkseitig mitgelieferte Solarpanel!
Die Antriebselektronik ist auf die Leistungswerte dieses
Panels abgestimmt. Die Verwendung eines anderen
Solarpanels kann zu irreparablen Schäden an der
Antriebselektronik führen!

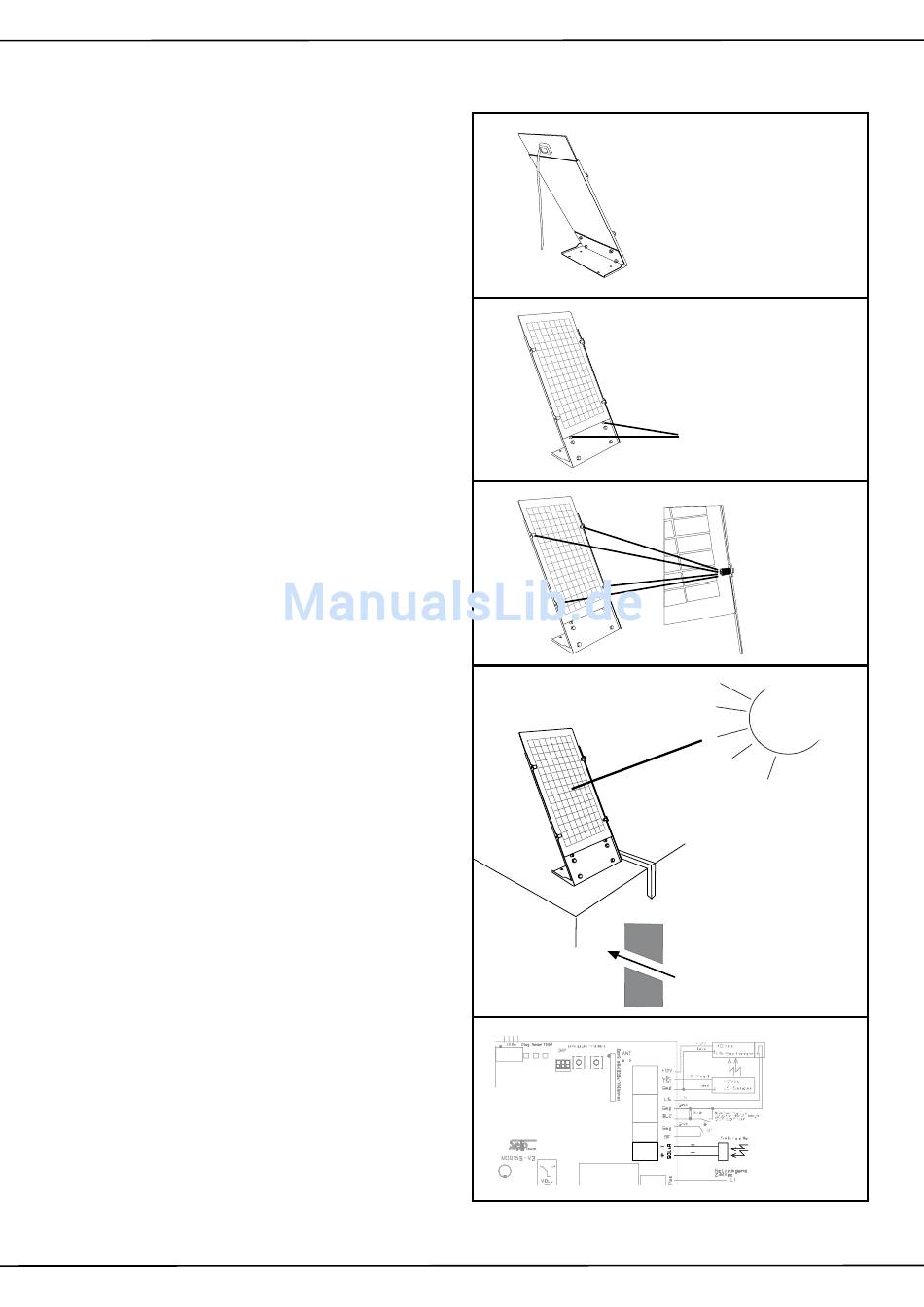

Montieren Sie das Solarpanel mit den mitgelieferten
Gummipuffern wie in nebenstehender Zeichnung dargestellt auf
den Winkel. Der Kabelanschluß muß sich oben befinden. Zwei
Schrauben dienen als Positionierhilfe zur Einhaltung des
Mindestabstands zum Boden.
Um eine optimale Leistung des Solarpanels zu erreichen, sollten
sie dieses möglichst genau nach Süden ausrichten - je genauer die
Südausrichtung desto besser ist die Leistung des Panels.
Beachten Sie bei der Auswahl des Aufstellungsortes für das
Solarpanel folgende Punkte:
- die optimale Nutzung des Solarpanels wird prinzipiell durch eine
exakte Süd-Ausrichtung gewährleistet
- eine Beschattung des Solarpanels ist zu vermeiden - für die
Dauer einer Beschattung erbringt es keine Leistung!
- Berechnen Sie ein, daß die Bahn der Sonne im Winter niedriger
verläuft als im Sommer - das Solarpanel könnte im Winter von
einem gegenüberliegenden Gebäude beschattet werden. Klären
Sie dies evtl. mit den Nutzern, die die Umgebungsbedingungen zu
verschiedenen Jahreszeiten am Besten einschätzen können.
Der optimale Neigungswinkel von 60° wird durch den
Befestigungswinkel vorgegeben.
Führen Sie das Kabel an der Außenwand Ihrer Garage nach innen
(Gesamtlänge: 7m). Achten Sie darauf, die Bohrung von Außen
nach Innen leicht ansteigend auszuführen um das Eindringen von
am Kabel entlangfließenden Regenwassers zu vermeiden.
ACHTUNG: Die Anschlüsse (+) und (-) des Solarpanels
müssen korrekt ausgeführt werden. Werden die Anschlüsse
vertauscht, erfolgt keine Nachladung des Akkus!
Seite 10
Positionierschrauben
zur Wahrung des
Bodenabstands
Süden
Bohrung für Kabel
von Außen nach
Innen leicht steigend
ausführen!
ON
1 2 3
Gummipuffer
Anschluss
Solarzelle:
Minus = blau
Plus = braun
