Bedienungsanleitung

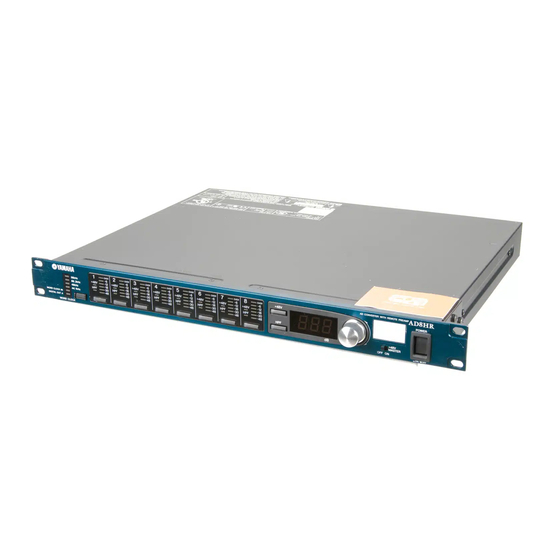

Vielen Dank für die Wahl des AD-Wandlers AD8HR von Yamaha mit externem
Mikrofonvorverstärker.
Der AD8HR ist ein Achtkanal-AD-Wandler mit externen Mikrofonvorverstärkern und
Sampling-Raten von bis zu 96 kHz, linearer AD-Wandlung mit 24 Bit, 128-fachem
Oversampling und einem Dynamikumfang von 110 dB. Die Eingangssektion besitzt
symmetrische XLR-Anschlüsse, hochwertige Mikrofonvorverstärker, +48 V
Phantomspeisung und Unterstützung von Signalen mit Mikrofon- und Leitungspegel.
Die Ausgangssektion unterstützt das AES/EBU-Format und besitzt eine hohe Sampling-
Frequenz von 88,2 bzw. 96 kHz. Die Vorverstärkung (Gain) können Sie für jeden Kanal sehr
einfach einstellen (in Schritten von 1 dB). Der Hochpassfilter lässt sich vom vorderen
Bedienfeld aus einstellen. Diese Einstellungen werden im Backup-Speicher des Gerätes
abgelegt und bleiben über den Zeitpunkt des Ausschaltens hinaus erhalten. Ein spezielles
Protokoll ermöglicht Ihnen die Fernbedienung des Gerätes von einem angeschlossenen
Computer oder von einem anderen Gerät aus.
Bevor Sie das Gerät benutzen, lesen Sie bitte diese Anleitung sorgfältig durch, um für lange
Zeit den größten Nutzen aus den vielfältigen Funktionen des AD8HR ziehen zu können.
Bewahren Sie die Anleitung nach der Lektüre an einem sicheren Ort auf.
G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Yamaha AD8HR
Inhaltszusammenfassung für Yamaha AD8HR
- Seite 1 Bevor Sie das Gerät benutzen, lesen Sie bitte diese Anleitung sorgfältig durch, um für lange Zeit den größten Nutzen aus den vielfältigen Funktionen des AD8HR ziehen zu können. Bewahren Sie die Anleitung nach der Lektüre an einem sicheren Ort auf.
- Seite 2 Notas acerca de la instalación en rack de la unidad Si instala el AD8HR junto con otro AD8HR u otro dispositivo en Si se calcula que la temperatura en el interior del rack sea de 40°C o un armario rack que no esté correctamente ventilado, la más (en este caso, cuando la temperatura de la habitación es de...
-
Seite 3: Vorsichtsmassnahmen
XLR-Buchsen und -Stecker sind wie folgt belegt (nach IEC60268-Standard): Pin 1: Masse, Pin 2: spannungsführend (+) und Pin 3: kalt (–). Yamaha ist nicht für solche Schäden verantwortlich, die durch falsche Verwendung des Gerätes oder durch Veränderungen am Gerät hervorgerufen wurden, oder wenn Daten verloren gehen oder zerstört werden. -
Seite 4: Important Safety Instructions
Yamaha Corporation of America or its subsidiaries. of other electronic devices. Compliance with FCC regulations does * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B) -
Seite 5: Inhaltsverzeichnis
• Dit apparaat bevat een lithium batterij voor geheugen back-up. • This apparatus contains a lithium battery for memory back-up. • This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (3 wires) • Raadpleeg uw leverancier over de verwijdering van de batterij op het... -
Seite 6: Bezeichnungen Und Funktionen Der Teile
HPF-Anzeigen [POWER]-Schalter Diese Anzeigen zeigen den Ein-/Ausschaltzustand des Hochpassfilters der entsprechenden Kanäle an. Hiermit können Sie den AD8HR ein- und ausschalten. Die Einstellungen für Gain und den Hochpassfilter Pegelanzeigen bleiben über den Zeitpunkt des Ausschaltens hinaus Diese Anzeigen zeigen den Ausgangspegel der erhalten. -
Seite 7: Rückseite
[PC RS422]-Schalter Benutzen Sie für Ihre Sicherheit diese Schraube, um Wenn Sie am [HA REMOTE]-Anschluss 1 einen das AD8HR zu erden. Das mitgelieferte Netzkabel hat Computer anschließen, stellen Sie diesen Schalter auf einen dreipoligen Netzstecker. Wenn die PC. Wenn Sie ein Yamaha PM5D oder DM2000 oder,... -
Seite 8: Bedienungsgrundlagen
Sie können den Gain im Bereich von 10 dB bis aufgehoben und die vorherige Wordclock bleibt –62 dB in Schritten von jeweils 1 dB einstellen. gewählt. Wenn der AD8HR nicht auf die gewählte Wordclock- HINWEIS: Quelle einlockt, blinkt die entsprechende Wordclock- Während der Gain-Einstellung bemerken Sie Anzeige. -
Seite 9: Hochpassfilter Einstellen
Sampling-Frequenz übertragen. Die Daten werden von je zwei Kanälen verarbeitet. Stellen Sie die Grenzfrequenz mit dem Gain- Dies ist nützlich, wenn Sie Daten vom AD8HR mit Regler ein. höherer Sampling-Frequenz an ältere digitale Geräte Sie können die Grenzfrequenz im Bereich von 20 Hz mit 44,1/48 kHz übertragen möchten. -
Seite 10: Led-Helligkeit Einstellen
Sie diesen Schalter auf RS422. Der Speicher wird initialisiert. HINWEIS: Der Speicher speichert die folgenden Einstellungen. • Wenn Sie den AD8HR von einem Gerät aus fernbedienen, das nur AD824 unterstützt, erkennt dieses Kanaleinstellungen Globale Einstellungen Gerät alle AD8HRs als AD824s. -
Seite 11: Anschlussbeispiele
Sie können mehrere AD8HRs an einem Yamaha anzuschließen, das das AES/EBU-Format unterstützt. PM5D oder DM2000 anschließen. Verbinden Sie den Um ein Yamaha PM5D oder DM2000 am AD8HR [HA REMOTE]-Anschluss 1 des ersten AD8HR mit anschließen zu können, müssen Sie zunächst eine... -
Seite 12: Wordclocks
Wordclock-Signal in den Formaten 44,1 kHz, 48 kHz, 88,2 kHz und 96 kHz senden, Sie können also den AD8HR als Wordclock-Master benutzen und die externen Geräte als Wordclock-Slaves. Der AD8HR kann auch auf das Wordclock-Signal einlocken, das am [DIGITAL OUT A]-Anschluss oder am [WORD CLOCK IN]-Anschluss empfangen wird. -
Seite 13: Anhang
Anhang Anhang Allgemeine Technische Daten I Analog Input I LEDs INPUT 1–8 WORD CLOCK [44.1kHz]/[48kHz]/[88.2kHz]/[96kHz] XLR-3-31 Balanced /[WORD CLOCK IN]/[DIGITAL OUT A] AD converter 24-bit linear LEVEL METER 1–8 8x6 Segment 128-times Oversampling SELECT 1–8 +48V 1–8, Selected Channel I Digital Output HPF 1–8, Selected Channel GAIN/DATA Display 7seg x3 DIGITAL OUT A, B... -
Seite 14: Elektrische Eigenschaften
Anhang Elektrische Eigenschaften Measured at DIGITAL OUT. Output impedance of signal generator: 150Ω. I Frequency Response fs=44.1kHz or 48kHz @20Hz–20kHz, with reference to –1dBFs @1kHz Input Output Conditions UNITS INPUT 1–8 DIGITAL OUT 1–8 GAIN: –62 dB –3 INPUT 1–8 DIGITAL OUT 1–8 GAIN: +10 dB –1.5... -
Seite 15: Fehlermeldungen
@fs=96 kHz 0.45 Fehlermeldungen Der AD8HR führt beim Einschalten eine automatische Selbstdiagnose durch. Wenn er eine Unregelmäßigkeit feststellt, erscheint eine der folgenden Fehlermeldungen. Wenn eine dieser Fehlfunktionen festgestellt wird, wenden Sie sich bitte an Ihren Yamaha-Händler. Die Spannung der Speicherschutzbatterie ist zu niedrig. Wenn die Spannung weiter absinkt, werden die gespeicherten Daten gelöscht. -
Seite 16: Ha Remote Pin Assignment Table
Einheit: mm * Wenn Sie nicht beabsichtigen, den AD8HR in ein Rack einzubauen, befestigen Sie die beiliegenden Gummifüße am Boden des Geräts. Befestigen Sie die Gummifüße an den Stellen an der Unterseite, die durch kleine Kreise markiert sind. - Seite 17 Niederlassung und bei Yamaha Vertragshändlern in den jeweiligen Bestimmungsländern erhältlich. Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante. Para detalles sobre productos, contacte su tienda Yamaha más cercana o el distribuidor autorizado que se lista debajo.
