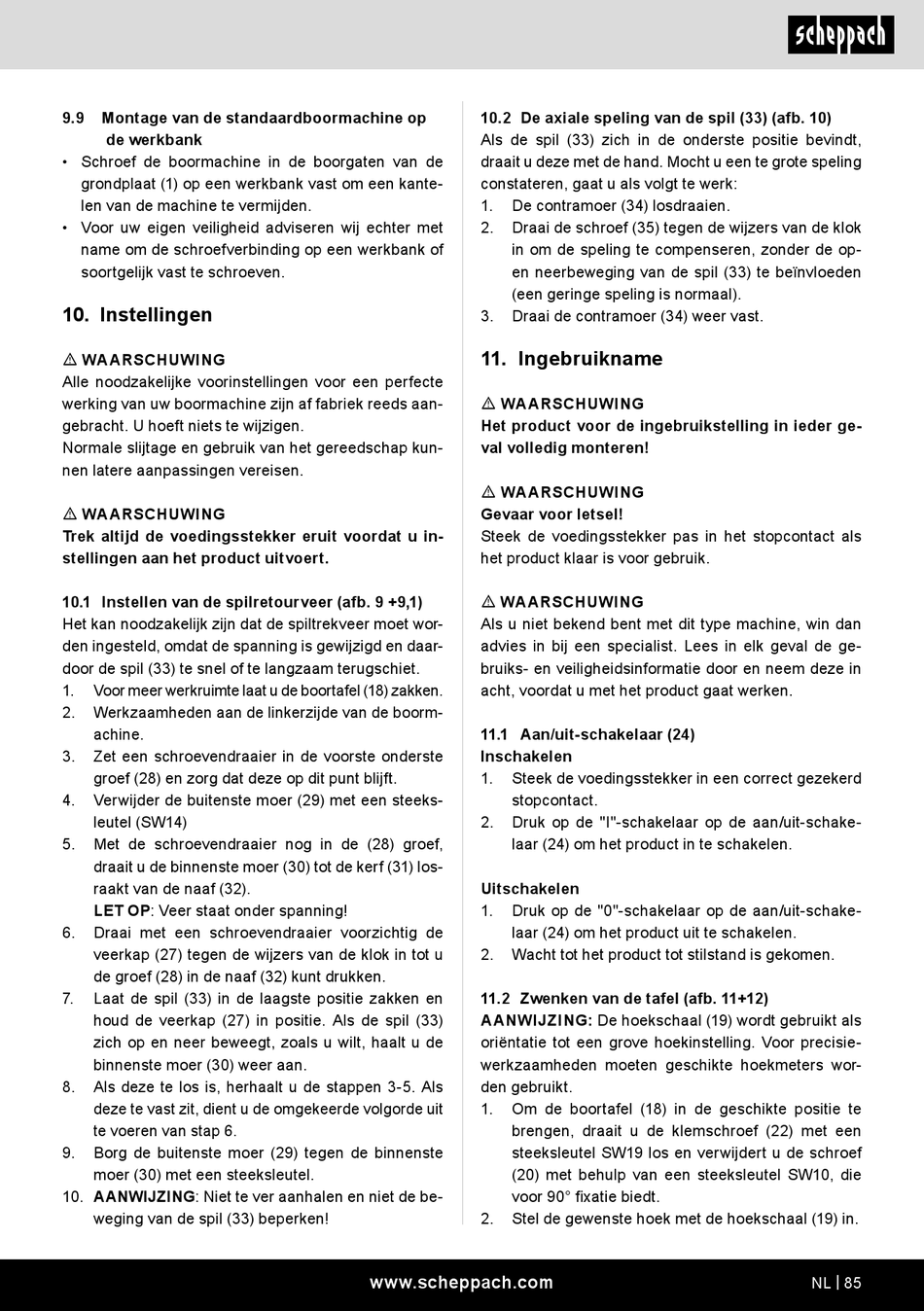

9.9 Montage van de standaardboormachine op
de werkbank
• Schroef de boormachine in de boorgaten van de
grondplaat (1) op een werkbank vast om een kante-
len van de machine te vermijden.
• Voor uw eigen veiligheid adviseren wij echter met
name om de schroefverbinding op een werkbank of
soortgelijk vast te schroeven.

10. Instellingen

m WAARSCHUWING
Alle noodzakelijke voorinstellingen voor een perfecte
werking van uw boormachine zijn af fabriek reeds aan-
gebracht. U hoeft niets te wijzigen.
Normale slijtage en gebruik van het gereedschap kun-
nen latere aanpassingen vereisen.
m WAARSCHUWING
Trek altijd de voedingsstekker eruit voordat u in-
stellingen aan het product uitvoert.
10.1 Instellen van de spilretourveer (afb. 9 +9,1)
Het kan noodzakelijk zijn dat de spiltrekveer moet wor-
den ingesteld, omdat de spanning is gewijzigd en daar-
door de spil (33) te snel of te langzaam terugschiet.
1. Voor meer werkruimte laat u de boortafel (18) zakken.
2. Werkzaamheden aan de linkerzijde van de boorm-
achine.
3. Zet een schroevendraaier in de voorste onderste
groef (28) en zorg dat deze op dit punt blijft.
4. Verwijder de buitenste moer (29) met een steeks-
leutel (SW14)
5. Met de schroevendraaier nog in de (28) groef,
draait u de binnenste moer (30) tot de kerf (31) los-
raakt van de naaf (32).
LET OP: Veer staat onder spanning!
6. Draai met een schroevendraaier voorzichtig de
veerkap (27) tegen de wijzers van de klok in tot u
de groef (28) in de naaf (32) kunt drukken.
7. Laat de spil (33) in de laagste positie zakken en
houd de veerkap (27) in positie. Als de spil (33)
zich op en neer beweegt, zoals u wilt, haalt u de
binnenste moer (30) weer aan.
8. Als deze te los is, herhaalt u de stappen 3-5. Als
deze te vast zit, dient u de omgekeerde volgorde uit
te voeren van stap 6.
9. Borg de buitenste moer (29) tegen de binnenste
moer (30) met een steeksleutel.
10. AANWIJZING: Niet te ver aanhalen en niet de be-
weging van de spil (33) beperken!
10.2 De axiale speling van de spil (33) (afb. 10)
Als de spil (33) zich in de onderste positie bevindt,
draait u deze met de hand. Mocht u een te grote speling
constateren, gaat u als volgt te werk:
1. De contramoer (34) losdraaien.
2. Draai de schroef (35) tegen de wijzers van de klok
in om de speling te compenseren, zonder de op-
en neerbeweging van de spil (33) te beïnvloeden
(een geringe speling is normaal).
3. Draai de contramoer (34) weer vast.

11. Ingebruikname

m WAARSCHUWING
Het product voor de ingebruikstelling in ieder ge-
val volledig monteren!
m WAARSCHUWING
Gevaar voor letsel!
Steek de voedingsstekker pas in het stopcontact als
het product klaar is voor gebruik.
m WAARSCHUWING
Als u niet bekend bent met dit type machine, win dan
advies in bij een specialist. Lees in elk geval de ge-
bruiks- en veiligheidsinformatie door en neem deze in
acht, voordat u met het product gaat werken.
11.1 Aan/uit-schakelaar (24)
Inschakelen
1. Steek de voedingsstekker in een correct gezekerd
stopcontact.
2. Druk op de "I"-schakelaar op de aan/uit-schake-
laar (24) om het product in te schakelen.
Uitschakelen
1. Druk op de "0"-schakelaar op de aan/uit-schake-
laar (24) om het product uit te schakelen.
2. Wacht tot het product tot stilstand is gekomen.
11.2 Zwenken van de tafel (afb. 11+12)
AANWIJZING: De hoekschaal (19) wordt gebruikt als
oriëntatie tot een grove hoekinstelling. Voor precisie-
werkzaamheden moeten geschikte hoekmeters wor-
den gebruikt.
1. Om de boortafel (18) in de geschikte positie te
brengen, draait u de klemschroef (22) met een
steeksleutel SW19 los en verwijdert u de schroef
(20) met behulp van een steeksleutel SW10, die
voor 90° fixatie biedt.
2. Stel de gewenste hoek met de hoekschaal (19) in.
