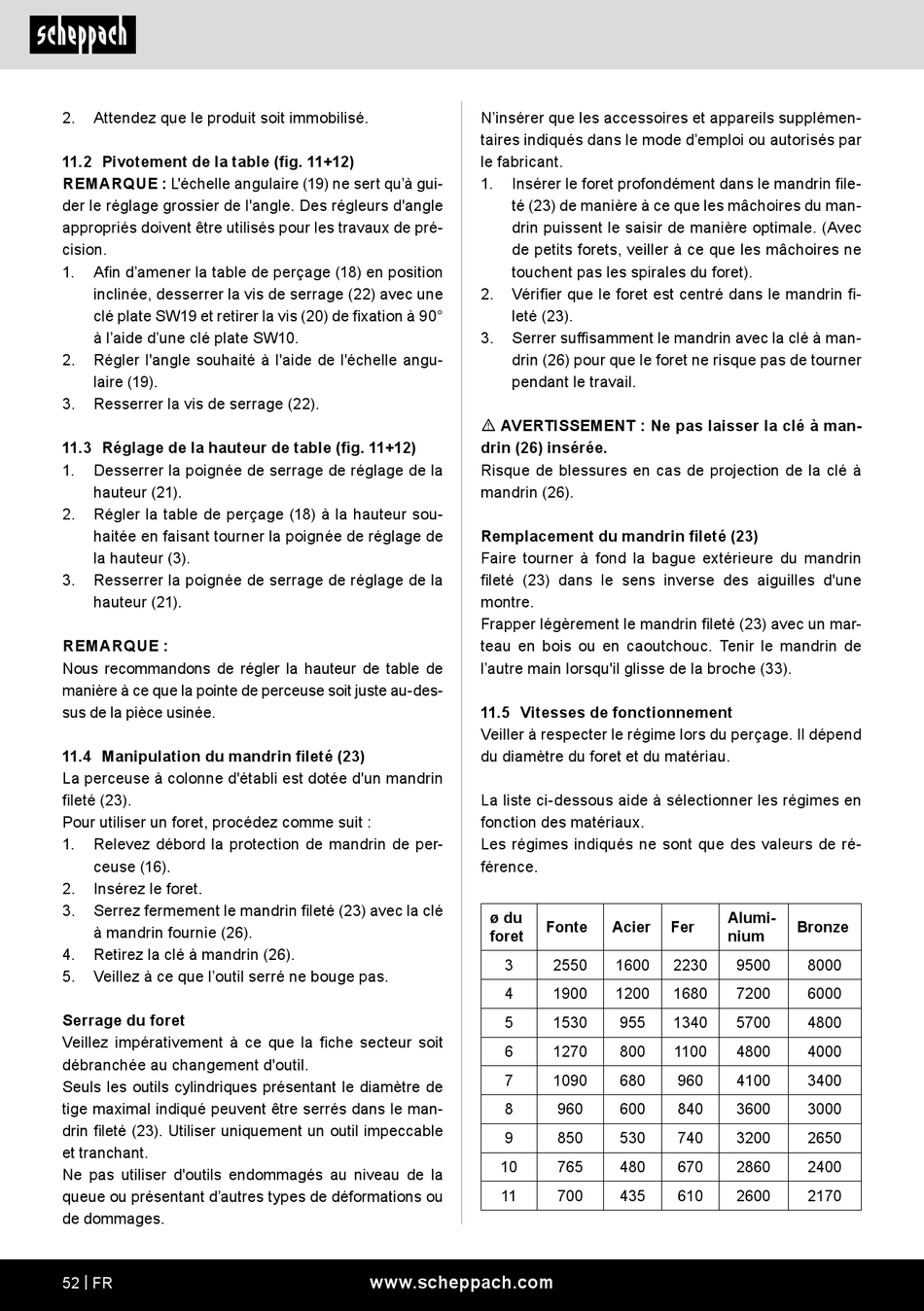

2. Attendez que le produit soit immobilisé.
11.2 Pivotement de la table (fig. 11+12)
REMARQUE : L'échelle angulaire (19) ne sert qu'à gui-
der le réglage grossier de l'angle. Des régleurs d'angle
appropriés doivent être utilisés pour les travaux de pré-
cision.
1. Afin d'amener la table de perçage (18) en position
inclinée, desserrer la vis de serrage (22) avec une
clé plate SW19 et retirer la vis (20) de fixation à 90°
à l'aide d'une clé plate SW10.
2. Régler l'angle souhaité à l'aide de l'échelle angu-
laire (19).
3. Resserrer la vis de serrage (22).
11.3 Réglage de la hauteur de table (fig. 11+12)
1. Desserrer la poignée de serrage de réglage de la
hauteur (21).
2. Régler la table de perçage (18) à la hauteur sou-
haitée en faisant tourner la poignée de réglage de
la hauteur (3).
3. Resserrer la poignée de serrage de réglage de la
hauteur (21).
REMARQUE :
Nous recommandons de régler la hauteur de table de
manière à ce que la pointe de perceuse soit juste au-des-
sus de la pièce usinée.
11.4 Manipulation du mandrin fileté (23)
La perceuse à colonne d'établi est dotée d'un mandrin
fileté (23).
Pour utiliser un foret, procédez comme suit :
1. Relevez débord la protection de mandrin de per-
ceuse (16).
2. Insérez le foret.
3. Serrez fermement le mandrin fileté (23) avec la clé
à mandrin fournie (26).
4. Retirez la clé à mandrin (26).
5. Veillez à ce que l'outil serré ne bouge pas.
Serrage du foret
Veillez impérativement à ce que la fiche secteur soit
débranchée au changement d'outil.
Seuls les outils cylindriques présentant le diamètre de
tige maximal indiqué peuvent être serrés dans le man-
drin fileté (23). Utiliser uniquement un outil impeccable
et tranchant.
Ne pas utiliser d'outils endommagés au niveau de la
queue ou présentant d'autres types de déformations ou
de dommages.
52 | FR
N'insérer que les accessoires et appareils supplémen-
taires indiqués dans le mode d'emploi ou autorisés par
le fabricant.
1. Insérer le foret profondément dans le mandrin file-
té (23) de manière à ce que les mâchoires du man-
drin puissent le saisir de manière optimale. (Avec
de petits forets, veiller à ce que les mâchoires ne
touchent pas les spirales du foret).
2. Vérifier que le foret est centré dans le mandrin fi-
leté (23).
3. Serrer suffisamment le mandrin avec la clé à man-
drin (26) pour que le foret ne risque pas de tourner
pendant le travail.
m AVERTISSEMENT : Ne pas laisser la clé à man-
drin (26) insérée.
Risque de blessures en cas de projection de la clé à
mandrin (26).
Remplacement du mandrin fileté (23)
Faire tourner à fond la bague extérieure du mandrin
fileté (23) dans le sens inverse des aiguilles d'une
montre.
Frapper légèrement le mandrin fileté (23) avec un mar-
teau en bois ou en caoutchouc. Tenir le mandrin de
l'autre main lorsqu'il glisse de la broche (33).
11.5 Vitesses de fonctionnement
Veiller à respecter le régime lors du perçage. Il dépend
du diamètre du foret et du matériau.
La liste ci-dessous aide à sélectionner les régimes en
fonction des matériaux.
Les régimes indiqués ne sont que des valeurs de ré-
férence.
ø du
foret
3
4
5
6
7
8
9
10
11
www.scheppach.com
Fonte Acier Fer
2550 1600 2230
1900 1200 1680
1530 955 1340
1270 800 1100
1090 680 960
960 600 840
850 530 740
765 480 670
700 435 610
Alumi-
Bronze
nium
9500 8000
7200 6000
5700 4800
4800 4000
4100 3400
3600 3000
3200 2650
2860 2400
2600 2170
