Automatisiertes 4-Achsen-Dosiersystem PROPlus | Ergänzung zur Betriebsanleitung
Technische Daten (Fortsetzung)

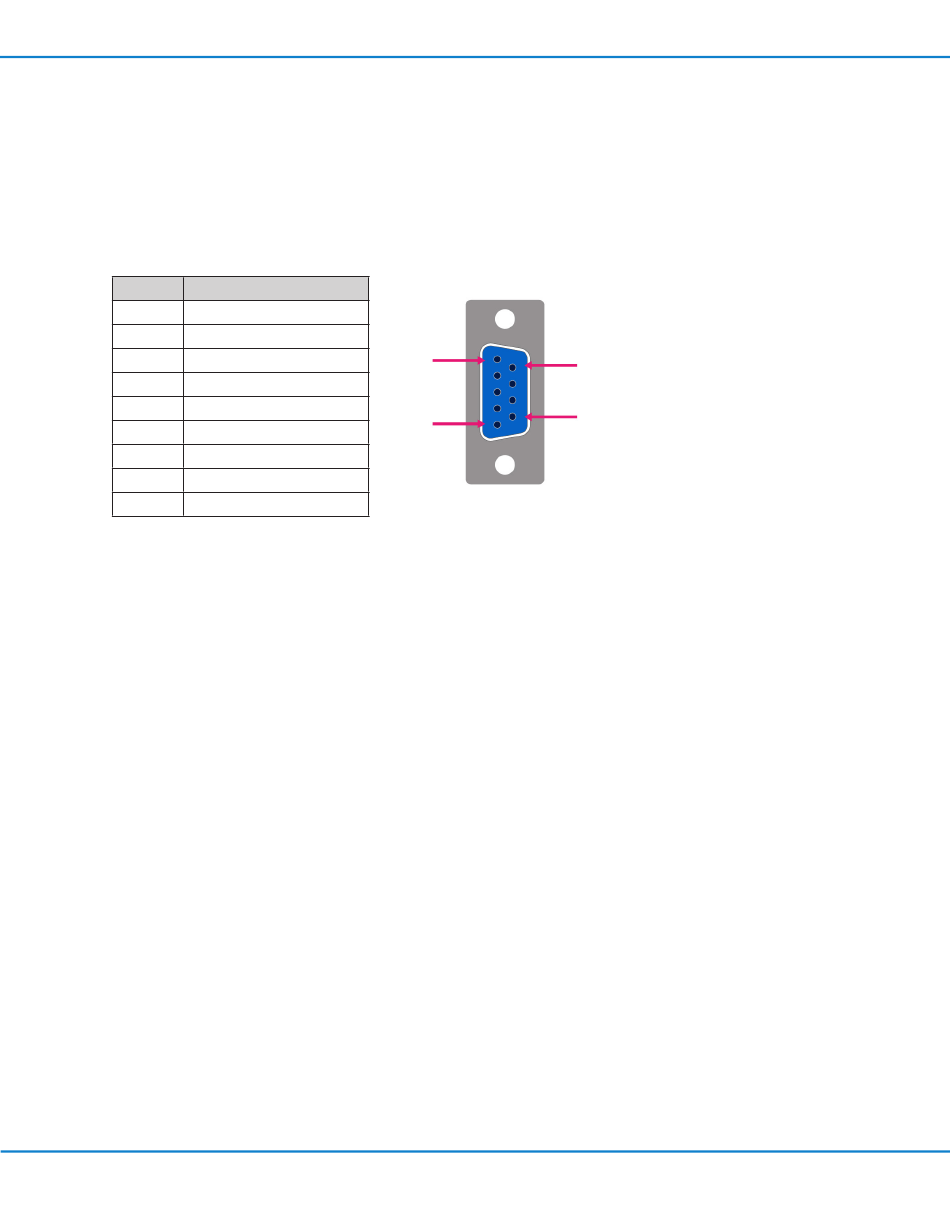

Kontaktbelegung des R-Achsenanschlusses

HINWEISE:
• Eingänge sind nicht polaritätsgebunden.
• Vollständige Informationen zum Schaltplan finden Sie in der Betriebsanleitung der PROPlus / PRO Serie.
Pin Beschreibung
1 Motorsignal
2 Motorsignal
3 Motorsignal
4 Motorsignal
5 Motorsignal
6 Nicht angeschlossen
7 +5V (für Home-Sensor)
8 Home-Sensor Signal
9 GND (für Home-Sensor)
20
www.nordsonefd.com/de info.de@nordsonefd.com
1
5
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
