Nordson PROPlus Ergänzung Zur Betriebsanleitung Seite 12

Automatisiertes 4-Achsen-Dosiersystem PROPlus | Ergänzung zur Betriebsanleitung
Kalibrieren und Einrichten eines 4-Achsen PROPlus
Systems (Fortsetzung)

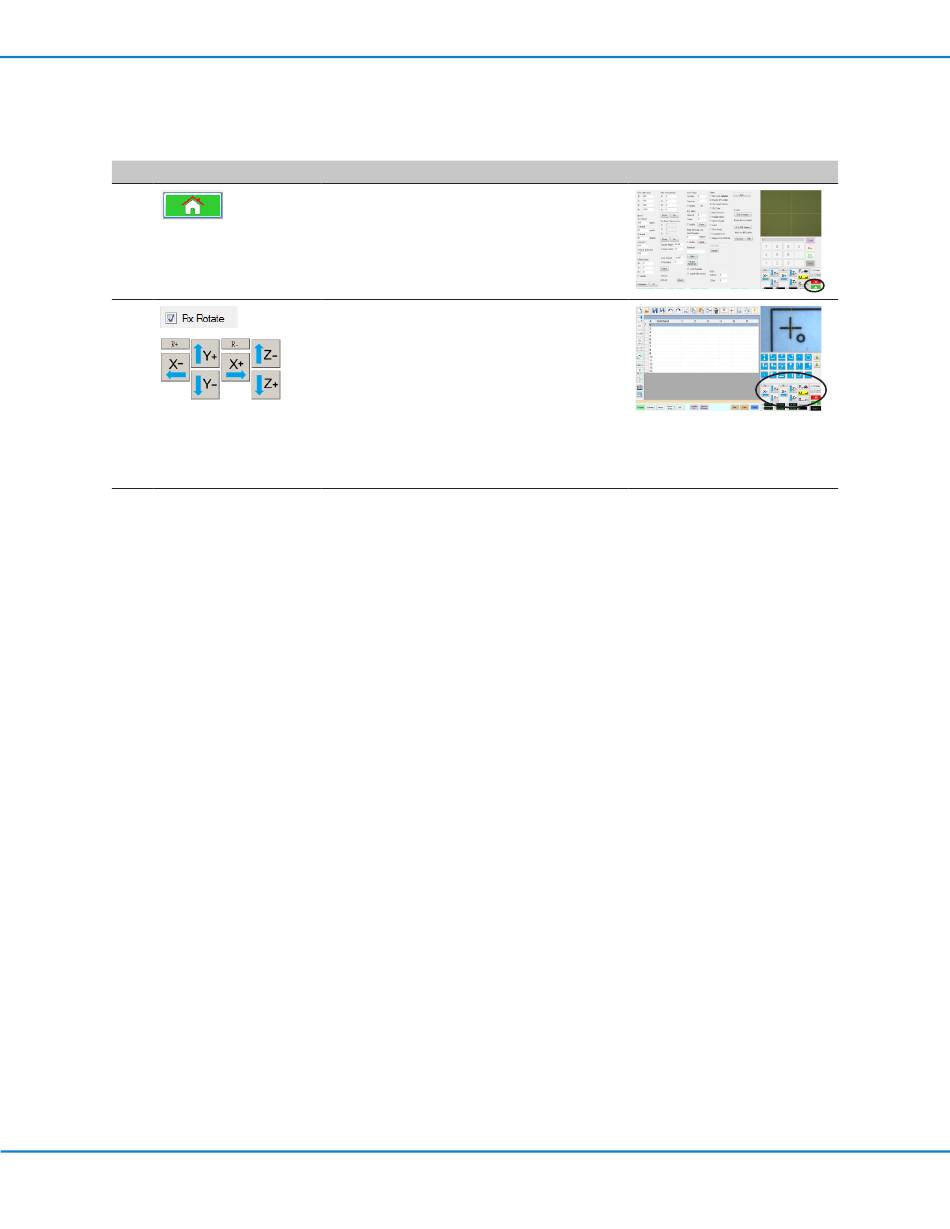

# Klick
5
6
7
12
www.nordsonefd.com/de info.de@nordsonefd.com
Schritt
• Klicken Sie auf HOME, um die Z-Achse in
die Ausgangsposition zu be
• Aktivieren Sie das Kontrollkästchen FIX
>
ROTATE (DREHEN FIXIEREN), damit
sich die X-, Y- und R -Achse gleichzeitig
bewegen.
• Bewegen Sie die Kamera zum
Einrichtungspunkt auf dem Werkstück.
• Drehen Sie die R-Achse mit den Tipptasten
R+ und R- und achten Sie dabei darauf,
dass die Kamera dem in Schritt 1
verwendeten Einrichtungspunkt folgt.
• Lesen Sie den Abschnitt „Einrichten und Kalibrieren des Systems
(erforderlich)" in der Betriebsanleitung für die PROPlus / PRO Serie, um
den Einrichtungsvorgang abzuschließen.
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Referenzbild
