Automatisiertes 4-Achsen-Dosiersystem PROPlus | Ergänzung zur Betriebsanleitung
Spezielle DispenseMotion Bildschirme der 4-Achsen
PROPlus Systeme (Fortsetzung)
Navigations- und Bewegungsfenster für 4-Achsen PROPlus Systeme
Mit den Symbolen im Navigations- und Bewegungsfenster können Sie die Dosiernadel bewegen. Durch Klicken auf
die Schaltfläche 1 wechselt das Fenster in eine alternative Ansicht, in der Sie die Bewegungsgeschwindigkeitswerte
ändern können. Diese Fenster enthalten außerdem eine Istzeit-/Zykluszeitanzeige, einen Dosierbetätigungszähler
und Koordinatenwertanzeigen.
HINWEIS: Dieser Abschnitt enthält nur die für einen 4-Achsen PROPlus Roboter spezifischen Informationen.
Vollständige Informationen zum System finden Sie in der Betriebsanleitung der PROPlus / PRO Serie.

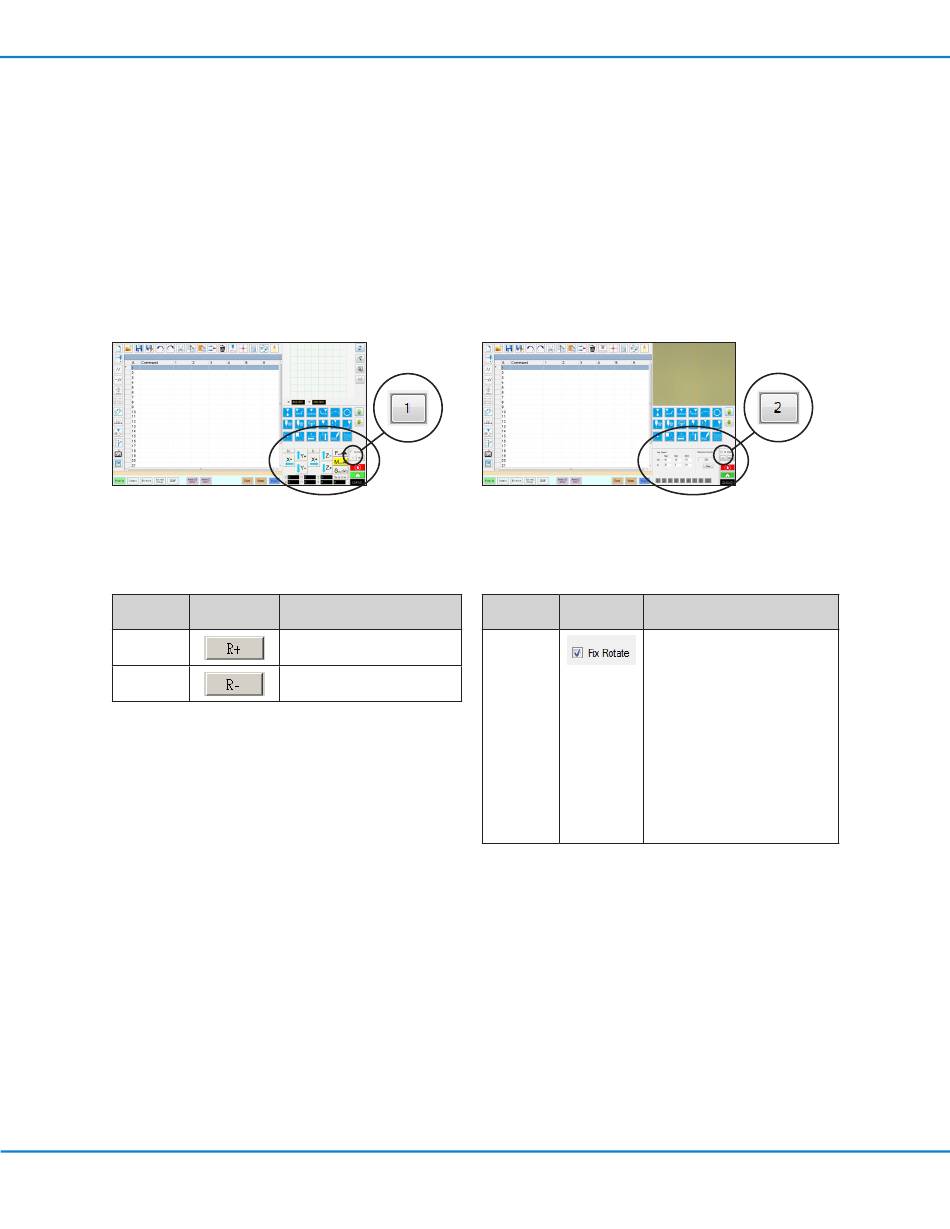

Ansicht 1 des Navigations- und
Bewegungsfensters bei einem 4-Achsen
PROPlus Roboter
Ansicht 1
Name des
Symbol
Symbols
R+
R-
14
www.nordsonefd.com/de info.de@nordsonefd.com
Funktion
Bewegt die Z-Achse im
Uhrzeigersinn.
Bewegt die Z-Achse gegen
den Uhrzeigersinn.
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Ansicht 2 des Navigations- und
Bewegungsfensters bei einem 4-Achsen
PROPlus Roboter
Beide Ansichten
Name des
Symbol Funktion
Symbols
Fix rotate Wird zusammen mit den R+ und
(Drehen R- Tasten verwendet.
fixieren)
Bei Markierung:
• Im CCD-Modus dreht sich
• Im Nadel-Modus dreht sich
Wenn diese Option nicht
markiert ist, dreht sich die
R-Achse entlang der Z-Achse.
die Kamera um einen festen
Punkt.
die Nadel um einen festen
Punkt.
