Automatisiertes 4-Achsen-Dosiersystem PROPlus | Ergänzung zur Betriebsanleitung
Spezielle DispenseMotion Bildschirme der 4-Achsen
PROPlus Systeme (Fortsetzung)

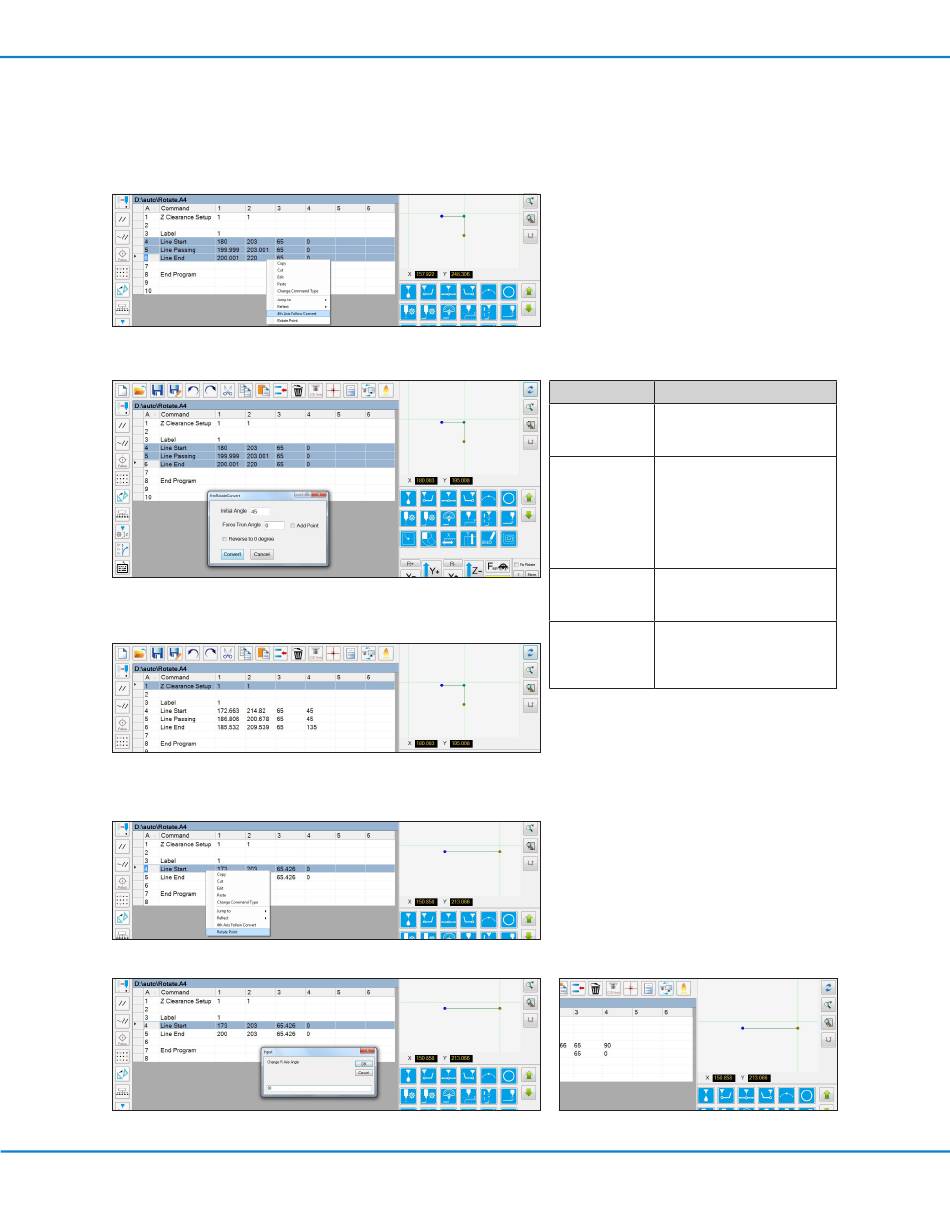

Drehen eines Musters

1. Wählen Sie die zu drehenden Linien aus. Klicken Sie anschließend mit der rechten Maustaste und
wählen Sie „4TH AXIS FOLLOW CONVERT" (4. ACHSE FOLGEN UMWAND
2. Geben Sie Werte der Parameter ein und klicken Sie auf „CONVERT"
(UMWANDELN), um die Einstellungen auf alle ausgewählten Befehle
anzuwenden.
3. Das ausgewählte Muster wird vom System gedreht.

Drehen eines Befehls

1. Wählen Sie den zu drehenden Befehl aus. Klicken Sie anschließend mit der
rechten Maustaste und wählen Sie „ROTATE POINT" (PUNKT DREHEN).
2. Geben Sie den gewünschten Drehwinkel ein.
16
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Parameter Beschreibung
„Initial Angle" Legt den Winkel fest, um den
(Anfangswinkel) das Muster gedreht werden
soll
„Add Point" Wenn ausgewählt wird
(Punkt dem Programm ein
hinzufügen) Linienübergang- Befehl
hinzugefügt, sodass sich die
Nadel auf den gewünschten
Winkel dreht, bevor das
Dosieren fortgesetzt wird
„Reverse to 0 When selected, overrides the
Degree" settings and sets all R values
to degree 0
(Auf 0 Grad Wenn ausgewählt werden die
zurückzuset- Einstellungen überschrieben
zen) und alle R-Werte auf 0 Grad
gesetzt
3. Der ausgewählte Befehl wird vom System
gedreht.
