Gasdetektor Ultima OPIR -5
Kurzanleitung

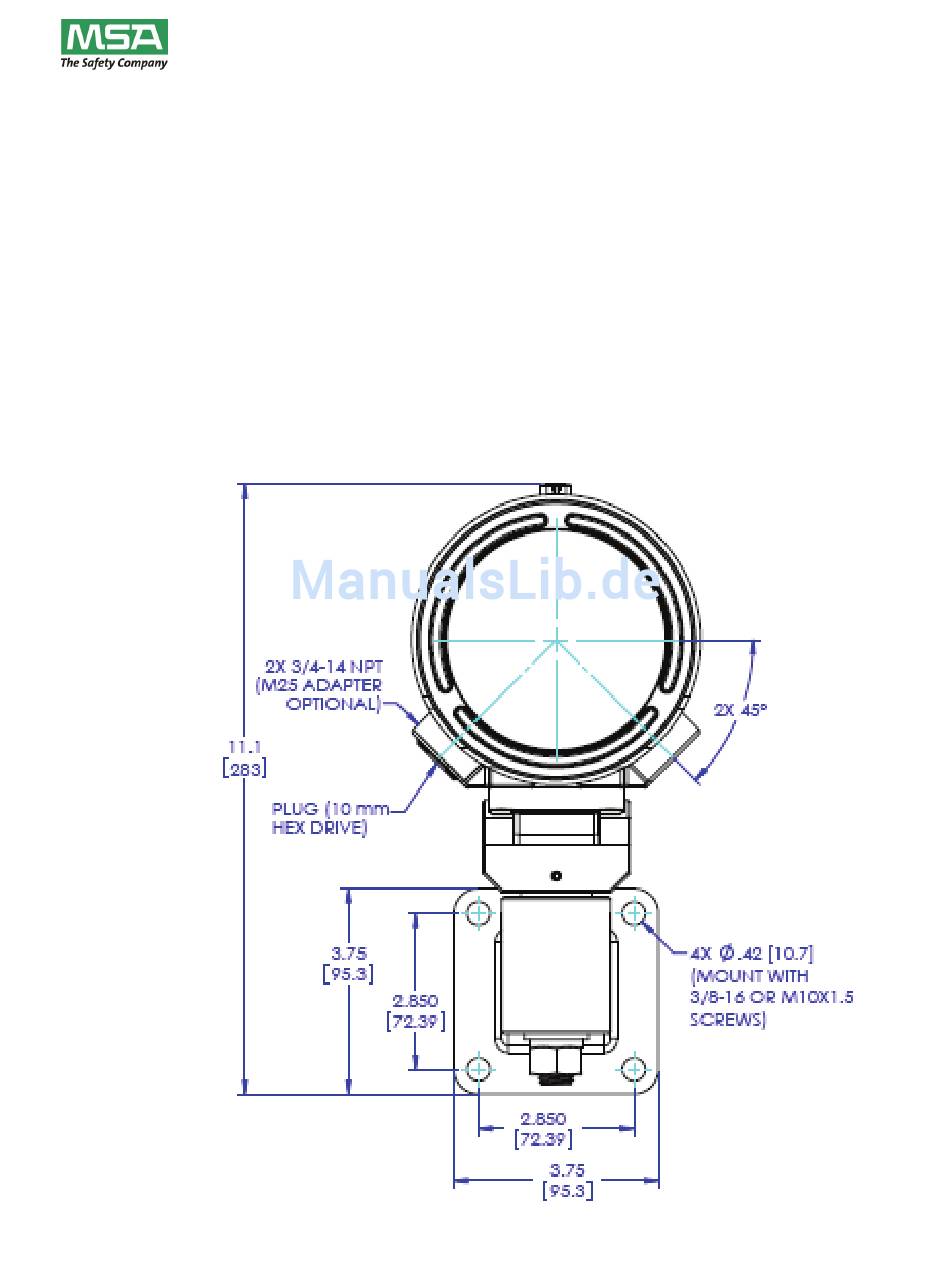

Montage des Geräts
Der Gasdetektor Ultima OPIR-5 wird mit einer der unten gezeigten Halterungen geliefert.
Montieren Sie zunächst die Tragarme / den Stützfuß, nachdem der Aufstellungsort
bestimmt wurde. Bringen Sie an jeder Einheit die Schwenk-Neige-Baueinheit an. Fetten
Sie alle Normschliffe mit Lithiumfett ein, bevor Sie die Einheit am Tragarm / am Stützfuß
befestigen. Montieren Sie die mitgelieferten Schrauben und Unterlegscheiben; ziehen Sie
die Schrauben jedoch erst dann fest, wenn die Einheit vollständig ausgerichtet wurde.
Wenn nach dem Festziehen der Schraube eine erneute Ausrichtung erforderlich ist,
lockern Sie die Schraube um zwei Umdrehungen und führen einen Schraubendreher
zwischen Schwenk-Neige-Baueinheit und Tragarm ein.
