Gasdetektor Ultima OPIR -5
Anschluss an den Klemmenblock
Zum Anschluss der Verkabelung an den Klemmenblock führen Sie einen
Schraubendreher in die orangefarbene Taste ein und drücken Sie sie, dadurch öffnet
sich die Anschlussklemme (siehe nachfolgende Abbildung). Führen Sie den Draht in
die Anschlussklemme ein und lassen Sie die orangefarbene Taste wieder los.
Dadurch wird der Draht in die Anschlussklemme geklemmt. Überprüfen Sie den festen
Sitz des Drahts durch LEICHTES Ziehen daran. Überprüfen Sie, dass die
Anschlussklemme am Draht und nicht an der Isolierung anliegt.

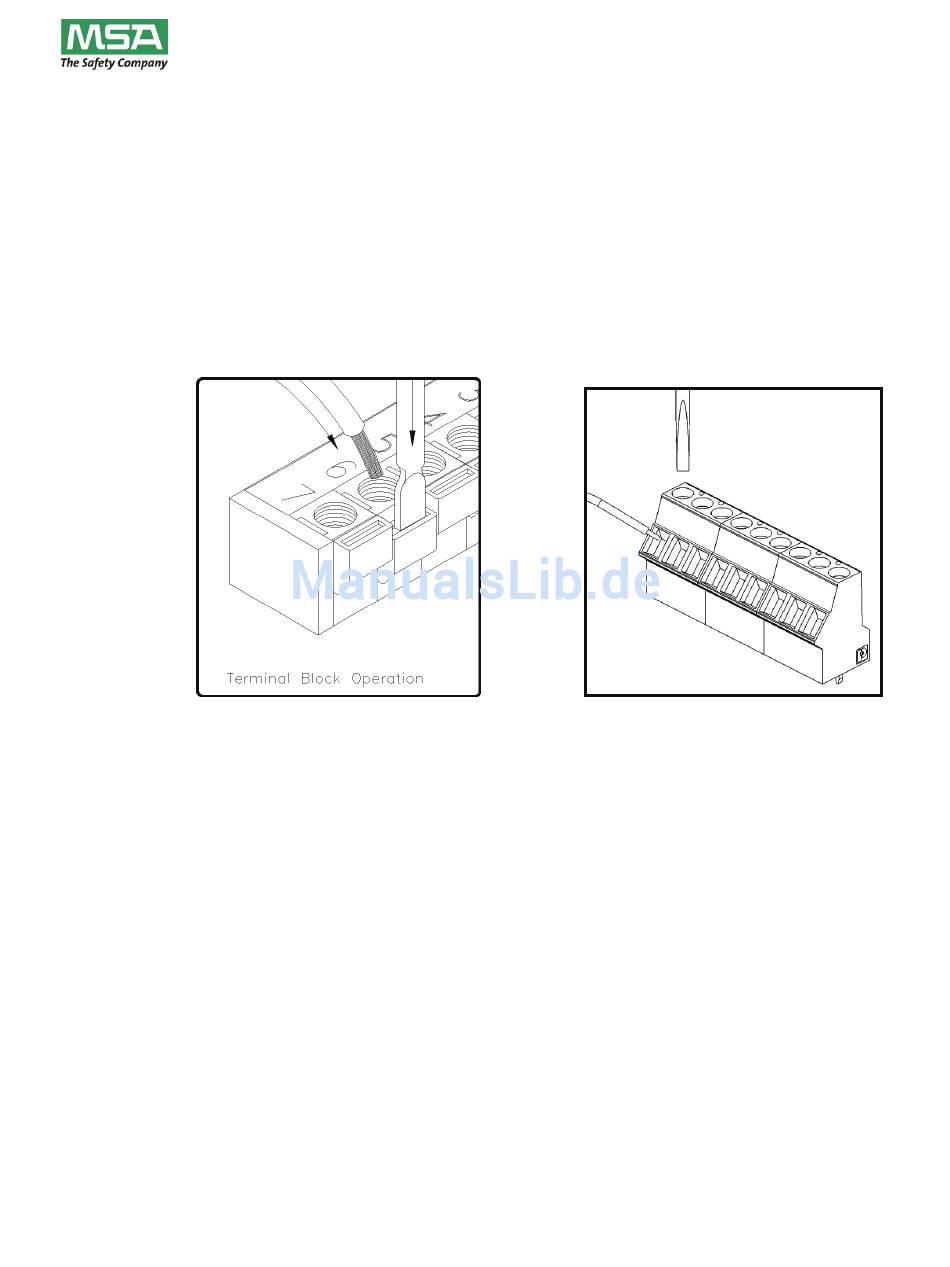

Abbildungen Anschluss an den Klemmenblock
Für den Federzugklemmenblock eignen sich Drähte mit 24 AWG bis 16 AWG (0,2 mm²
bis 1,5 mm²) Litze oder Volldraht. (Für den optionalen Schraubklemmenblock eignen sich
Drähte mit 26 bis 14 AWG (0,14 mm² bis 2,5 mm²)).
Der Kunde muss eine Hauptstromversorgung mit Gleichstrom herstellen. Da der
Gasdetektor Ultima OPIR-5 für die kontinuierliche Messung des Austritts von brennbaren
Gasen vorgesehen ist, ist kein Netzschalter vorhanden. So wird ein versehentliches
Abschalten des Systems verhindert. Eine Spannung darf erst dann angelegt werden,
wenn alle anderen Kabel verbunden wurden.
