5. Technical Specifications
Umgebungstemperatur: 23±5℃
Umgebungsluftfeuchtigkeit: 45~75%RH
Externes Magnetfeld: Keines (Magnetfeld der Erde)
Batteriespannung: Verfügbare effektive Batteriespannung
Temperaturkoeffizient: Ein Prüffehler von ±0.01% wird pro Grad (Celsius)
hinzugefügt, wenn die Prüfung bei einer Temperatur von >28°C oder <18°C
durchgeführt wird.
Genauigkeit
Bereich
0.001mΩ~10.000mΩ
10.01mΩ 100.00mΩ ~
100.1mΩ 1000.0mΩ ~
1.001Ω 10.000Ω ~
～
18℃ 28℃;
10.01Ω 100.00Ω ~ < 75%rh:
±(0.1%FS+20dgt)
100.1Ω 1000.0Ω ~
1.001KΩ 10.000kΩ ~
10.01KΩ 100.00kΩ ~
100.1KΩ 300.0kΩ ~
1Ω(ohm)=1000mΩ
Anzeige der Bereichsüberschreitung: „OL" wird angezeigt, wenn der Messbereich
überschritten ist.
6. Bedienungsanweisungen
6.1 Ein-/Ausschalten
Drücken Sie die Taste „ " 2 Sekunden lang, um das Messgerät ein-/auszuschalten.
Nach dem Einschalten des Messgeräts wird in der unteren rechten Ecke des
Bildschirms das Symbol „APO" angezeigt. Das Messgerät schaltet sich nach 15
Minuten Inaktivität automatisch aus.
6.2 Genauigkeitsprüfung des Widerstands
Vorsichtsmaßnahmen
1. Bitte entfernen Sie vor der Prüfung die Isolations- und Oxidationsschichten auf
der Oberfläche des Messobjekts.
2. Es ist verboten, eine Prüfung unter Spannung zur Messung von Widerstand oder
DC-Widerstand durchzuführen. Bei der Prüfung unter Spannung besteht die Gefahr,
dass das Messgerät beschädigt wird.
3. Achten Sie während der Prüfung auf eine zuverlässige Verbindung zwischen der
Prüfklemme und dem gemessenen Widerstand oder Leiter.
4. Die Komponenten und Teile erwärmen sich während der Bedienung bei der Messung
niedriger Widerstände (gemessener Widerstand: <100mΩ) erheblich. Es wird
empfohlen, dass die Prüfzeit 2 Minuten nicht überschreitet und das Prüfintervall
10 Sekunden beträgt.
23
UT620C+
Auflösung
Max. Prüfstrom
0.001mΩ 1A
0.01mΩ 1A
0.1mΩ 100mA
0.001Ω 10mA
0.01Ω 1mA
0.1Ω 100µA
0.001kΩ 10 A µ
0.01kΩ 10 A µ
3 A µ
0.1kΩ
UT620C+

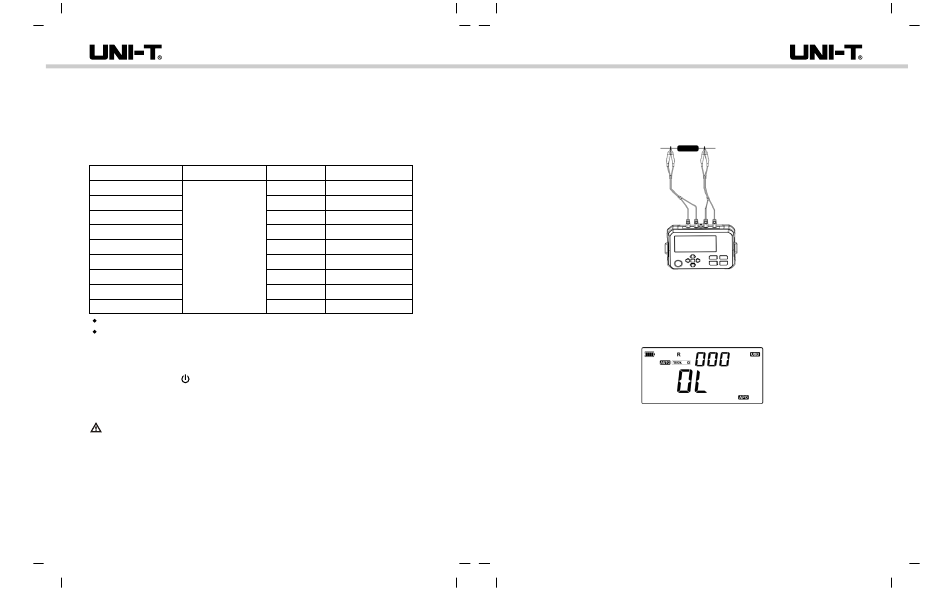

6.3 Prüfschritte
Schalten Sie das Messgerät ein, schließen Sie die Messleitungen an den zu
messenden Widerstand an und messen Sie dann den Widerstand. Der Standardmodus
ist der automatische Modus und das Messgerät zeigt einen Messwert an, sobald
der Widerstand angeschlossen ist.
Zu messender Widerstand „Rx"
Rot
Schwarz

6.4 Hochladen von Daten

Verbinden Sie das Messgerät über das USB-Typ-C-Kabel mit einem Computer,
schalten Sie das Messgerät ein, und starten Sie dann die PC-Software auf dem
Computer. Nach erfolgreicher Verbindung drücken Sie lang auf die Taste „▼", um
den USB-Kommunikationsmodus aufzurufen, dann erscheint das Symbol „USB"
auf der Anzeige. Die PC-Software kann die gespeicherten Daten ablesen und
speichern.
Die PC-Software verfügt über mehrere Funktionen wie das Ablesen von Daten,
das Speichern von Daten, etc.
7. Fehlerbehebung
Wenn „OL" auf der LCD-Anzeige erscheint und bei der Widerstandsmessung kein
Widerstand angezeigt wird, kann dies an einer Überschreitung des
Widerstandsmessbereichs, einem schlechten Kontakt zwischen der Prüfklemme
und dem gemessenen Widerstand, einem schlechten Kontakt zwischen der
Prüfklemme und der Anschlussklemme, etc. liegen.
Die Inhalte in dieser Schnellstartanleitung können ohne vorherige Ankündigung
geändert werden!
