1. Przegląd
Miernik niskiej rezystancji w obwodzie prądu stałego (znany również jako
„mikroomomierz", „omomierz" i „próbnik rezystancji w obwodzie prądu stałego")
jest wyposażony w mikroprocesor i umożliwia testowanie 4-przewodowe, a więc
zapewnia bezpieczeństwo oraz dokładne i wiarygodne wyniki. Miernik stosowany
jest głównie do pomiaru oporu przewodów, styku przełączników, łączników i
przekaźników, metalowych nitów, a także do testowania oporu połączeń między
metalowymi elementami, niskiej rezystancji, oporu przewodów połączeniowych
między biegunami sieci uziemienia, oporu styków i nie tylko.
Model UT620C+ obejmuje miernik (wyposażony w duży wyświetlacz LCD),
oprogramowanie komputerowe, przewody pomiarowe, kabel komunikacyjny i inne
elementy. Umożliwia zapisanie nawet 499 grup danych. Zakres pomiaru
rezystancji wynosi 0.001mΩ~ 300.0kΩ. Oprogramowanie komputerowe oferuje
wiele różnych funkcji, takich jak odczytywanie i zapisywanie danych czy
generowanie raportów.
2. Zawartość opakowania
Miernik ------------------------------------------- 1 szt.
Przenośny futerał ----------------------------- 1 szt.
Kabel USB-C ---------------------------------- 1 szt.
Przewody pomiarowe------------------------ 2 szt. (czerwony × 1; czarny × 1)
Ładowarka ------------------------------------- 1 szt.
Skrócona instrukcja obsługi ---------------- 1 szt.
3. Informacje dotyczące bezpieczeństwa
Aby zapewnić komfortowe korzystanie z produktu, należy dokładnie zapoznać się
z tą instrukcją obsługi, postępować zgodnie ze wszystkimi zasadami bezpieczeństwa
i przestrzegać wymienionych środków ostrożności.
Podczas korzystania z miernika należy pamiętać o zasadach bezpieczeństwa.
Nie wolno dokonywać pomiaru obiektów pod napięciem. Przed przystąpieniem
do pomiaru należy upewnić się, że opornik lub metalowy przedmiot nie jest pod
napięciem, w przeciwnym razie może dojść do uszkodzenia miernika.
Gdy pojawi się symbol niskiego poziomu naładowania baterii, miernik należy
natychmiast podłączyć do ładowania i pozostawić na 5~8 godzin.
Jeśli miernik nie będzie używany przez długi czas, baterię należy ładować raz
na 1~2 miesiące.
Jeśli przewód pomiarowy ulegnie uszkodzeniu, należy przerwać korzystanie z
miernika.
Nie umieszczać i nie przechowywać miernika w warunkach wysokiej temperatury/
wilgotności ani w miejscach pokrytych rosą lub wystawionych na działanie promieni
słonecznych.
Miernik jest precyzyjnym aparatem, więc należy regularnie go serwisować. Miernik
i przewody pomiarowe należy utrzymywać w czystości. Nie dopuszczać do
upadku miernika.
51
UT620C+ UT620C+
Obsługę, demontaż i naprawę miernika należy zlecić autoryzowanemu technikowi.
Jeśli charakterystyka miernika stwarza jakiekolwiek ryzyko, należy przerwać
korzystanie z niego i natychmiast go zabezpieczyć, a następnie wysłać do
autoryzowanego serwisanta.
Symbol „&" oznaczający niebezpieczeństwo, umieszczony na mierniku i opisany
w instrukcji obsługi, wskazuje konieczność przestrzegania zasad bezpieczeństwa
wymienionych w tej instrukcji.
Przed każdym użyciem należy zweryfikować działanie testera, mierząc znaną
rezystancję, która mieści się w zakresie wartości znamionowych tego urządzenia.
Należy używać standardowych przewodów pomiarowych zatwierdzonych przez
normę IEC/EN 61010-031.

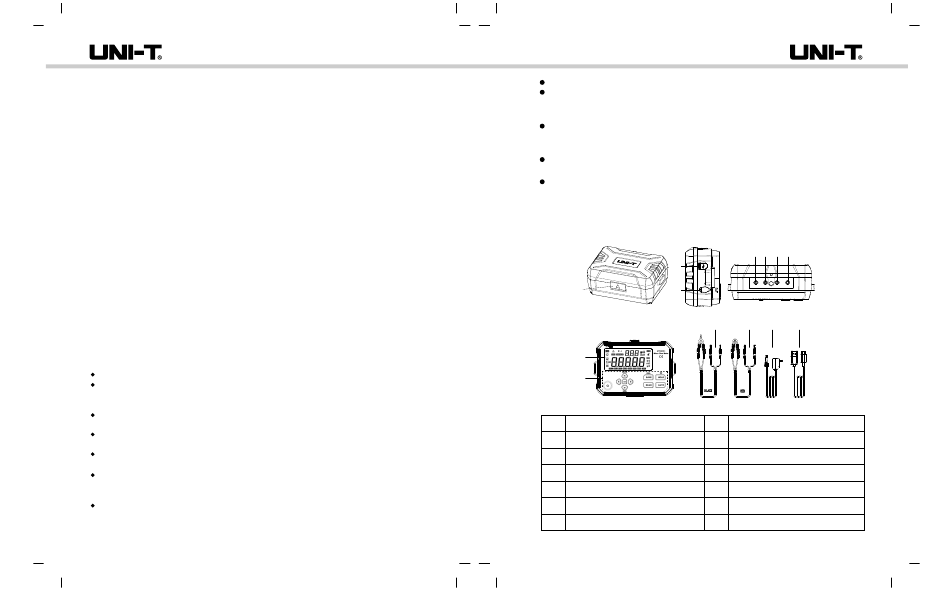

4. Budowa
4.1 Budowazewnętrzna
1
2
3
4
5
6
7
4 5 6 7
2
1 3
10
11
8
9
8
Suwak otwierający osłonę Ekran wyświetlacza
Port komunikacji USB 9 Przyciski funkcjonalne
10
Czarny zacisk testowy
Port ładowania
Przyłącze C2 11 Czerwony zacisk testowy
12
Przyłącze P2
Ładowarka 5V/2 A
Przyłącze P1 13 Kabel USB typu C
Przyłącze C1
13
12
