5. Specyfikacja techniczna
Temperatura otoczenia:23±5℃
Wilgotność otoczenia:45~75%RH
Zewnętrzne pole magnetyczne: nie dotyczy (ziemskie pole magnetyczne)
Napięcie baterii: dostępne skuteczne napięcie baterii
Współczynnik temperaturowy: przyrost błędu testu na każdy stopień Celsjusza
wynosi ±0.01%, jeśli testowanie odbywa się w temperaturze >28°C lub <18°C.
Precyzyjność Rozdzielczość Maks. prąd testowy
Zakres
0.001mΩ~10.000mΩ
10.01mΩ 100.00mΩ ~
100.1mΩ 1000.0mΩ ~
1.001Ω 10.000Ω ~ 18℃~28℃;
< 75%rh:
10.01Ω 100.00Ω ~
±(0.1%FS+20dgt)
100.1Ω 1000.0Ω ~
1.001KΩ 10.000kΩ ~
10.01KΩ 100.00kΩ ~
100.1KΩ 300.0kΩ ~
1Ω(ohm)=1000mΩ
Wskaźnik przekroczenia zakresu pomiaru: wyświetla się symbol „OL".
6. Instrukcja obsługi
6.1 Włączanie i wyłączanie urządzenia
Naciśnięcie i przytrzymanieprzycisku „ " przez 2 sekundy włącza lub wyłącza
miernik. Po włączeniu w prawym dolnym rogu ekranu wyświetla się symbol „APO".
Miernik wyłączy się automatycznie po 15 minutach bezczynności.
6.2 Precyzyjny test rezystancji
Środki ostrożności
1. Przed rozpoczęciem testu usunąć warstwy izolujące i utlenione z powierzchni
mierzonego obiektu.
2. Nie wolno wykonywać testu pod napięciem w celu pomiaru rezystancji, w tym
rezystancji obwodów prądu stałego. Test pod napięciem może spowodować
uszkodzenie miernika.
3. Podczas testu należy zapewnić stabilne połączenie między zaciskiem testowym
a mierzonym opornikiem lub przewodem.
4. Podczas pomiaru niskiej rezystancji elementy i części znacznie się nagrzewają
(mierzona rezystancja: <100mΩ). Czas testu nie powinien przekraczać 2 minut,
natomiast odstęp testowy powinien wynosić 10 sekund.
55
UT620C+
0.001mΩ 1A
0.01mΩ 1A
0.1mΩ 100mA
0.001Ω 10mA
0.01Ω 1mA
0.1Ω 100µA
0.001kΩ 10 A µ
0.01kΩ 10 A µ
0.1kΩ 3 A µ
UT620C+

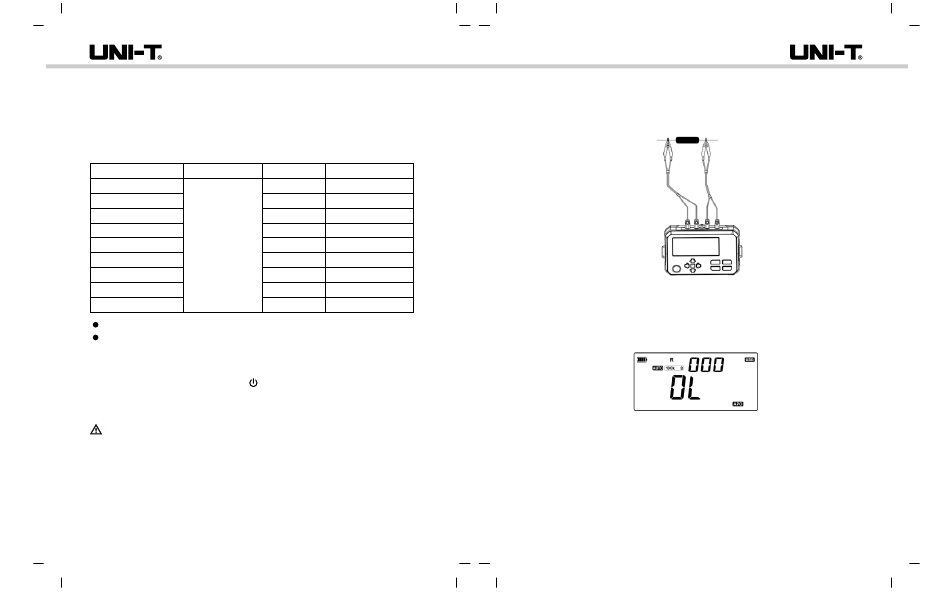

6.3 Etapy testowania
Włączyć miernik, podłączyć przewody pomiarowe do mierzonego opornika, a
następnie zmierzyć jego rezystancję. Domyślnie ustawiony jest tryb automatyczny,
więc miernik wskaże odczyt po podłączeniu opornika.
Mierzony opornik „Rx"
Czerwony
Czarny
6.4 Przesyłanie danych
Podłączyć miernik do komputera za pomocą kabla USB typu C, włączyć miernik,
a następnie uruchomić oprogramowanie komputerowe. Po pomyślnym nawiązaniu
połączenia długo nacisnąć przycisk „▼", aby przejść do trybu komunikacji Bluetooth.
Na ekranie wyświetlacza pojawi się symbol „USB". Oprogramowanie komputerowe
może odczytywać i zapisywać przechowywane dane.
Oprogramowanie oferuje wiele różnych funkcji, takich jak odczytywanie i zapisywanie
danych.
7. Rozwiązywanie problemów
Jeśli na wyświetlaczu pojawia się symbol „OL" i nie wyświetla się żadna wartość
pomiaru rezystencji, być może przekroczony został zakres pomiaru lub między
zaciskiem testowym a mierzonym opornikiem albo śrubą zaciskową istnieje słaby
styk.
Treść skróconej instrukcji obsługi może ulec zmianie bez wcześniejszego
powiadomienia!
