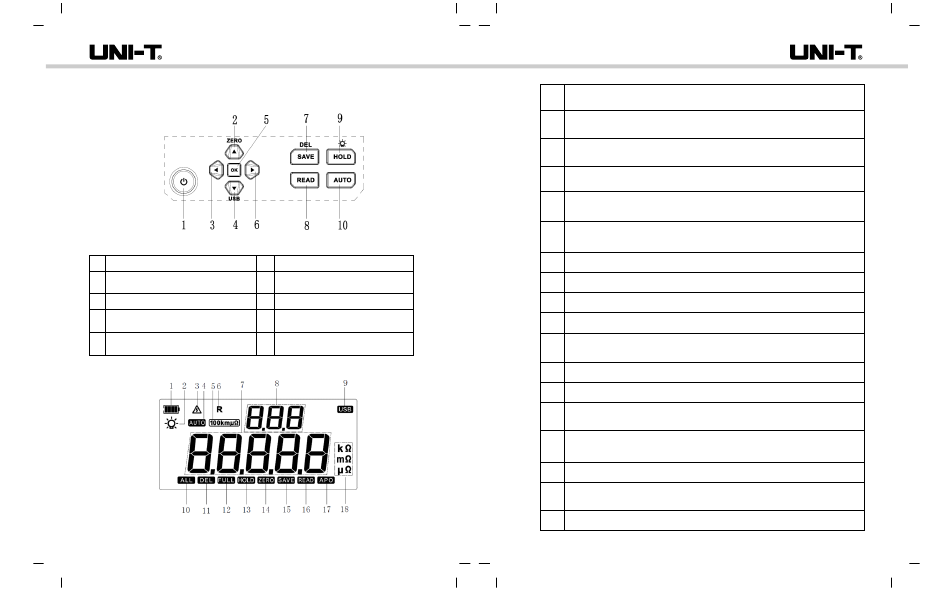

4.2 Botones funcionales
1
6
Botón de ENCENDIDO
Botón de flecha hacia arriba/
2
7
Botón de puesta a cero
3
Botón de flecha hacia izquierda
8
Botón de flecha hacia abajo/
4
9
Botón de comunicación USB
5
10
Botón de OK

4.3 Pantalla LCD

37
UT620C+
Botón de flecha hacia derecha
Almacenamiento /
Eliminación de datos
Lectura de datos
Retención de datos/
Retroiluminación
Cambio de modo
automático/manual
UT620C+
Indicador de carga de la batería (Indica la
1
energía de la batería en tiempo real)
La retroiluminación se enciende (Este símbolo
2
aparece al encender la retroiluminación)
Símbolo de operación peligrosa (Este símbolo aparece
3
cuando se realiza una medición con voltaje externo)
Símbolo de medición automática (Este símbolo aparece
4
en el modo automático y desaparece en el modo manual)
Símbolo de posición de medición (Se muestra la
5
posición actual. Hay 10 posiciones: 100uΩ~100kΩ)
Símbolo de medición de resistencia (El símbolo indica que
6
el medidor está en estado de medición de resistencia)
7
Visualización de la resistencia medida
8
Visualización del número total de datos guardados
9
Símbolo USB (Se muestra al iniciar la comunicación USB)
Símbolo ALL (Parpadea cuando se seleccionan todos los datos guardados)
10
Símbolo DEL(Este símbolo indica que los datos se van a eliminar.
11
Presione el botón "OK" para realizar la operación de eliminación.)
12
Símbolo FULL (Indicación del almacenamiento completo de datos)
13
Símbolo HOLD (El valor medido actual mostrado está bloqueado)
Símbolo ZERO (Parpadeo una vez cuando se
14
completa la operación de puesta a cero)
Símbolo SAVE (Parpadea una vez cada vez que se
15
guarda un conjunto de datos de medición)
16
Símbolo READ (Se muestra en el modo de lectura de datos)
Símbolo APO (Se apaga automáticamente
17
después de 15 minutos de inactividad)
18
Visualización de la unidad de valor medido
