2. Verschrauben Sie die Befestigungsklemmen und den Omega-Adapter mit einer M12-Schraube
(Festigkeit 8.8 oder besser) und einer selbstsichernden Mutter.
3. Siehe Bild 3 auf Seite 7. Setzen Sie die
Klemme auf zwei passende Montage- punkte
in der Basis des Geräts (siehe Bild 4). Führen
Sie die Schnellverschlüsse ein und verriegeln
Sie die Verschlüsse durch eine 90°-Drehung im
Uhrzeigersinn. Installieren Sie die zweite
Klemme.
4. Sperren Sie den Bereich unterhalb des
Arbeitsbereichs ab(siehe Bild 5). Befestigen
Sie das Gerät von einer stabilen Plattform aus
so, dass der Pfeil FRONT an der Basis zur zu
beleuchtenden Fläche hin zeigt. Ziehen Sie die
Klemmen fest.
5. Siehe Bild 6. Montieren Sie ein zugelassenes
Fangseil, das für das Gewicht des Gerätes
ausgelegt ist. Führen Sie das Fangseil durch
den Ankerpunkt an der Basis des Gerätes
(Pfeil) und durch einen sicheren, zweiten
Ankerpunkt. Das Gerät muss zuverlässig
gehalten werden, wenn die primären Anschlag-
mittel versagen.
6. Lösen Sie die Tiltsperre. Beachten Sie, das der
Abstand zu brennbarem Material mindestens
0,2 m, zur beleuchteten Fläche mindestens 2,0
m betragen muss und sich kein leicht
entzündliches Material in der Nähe befindet.
7. Der Kopf und Bügel müssen sich frei bewegen
können und dürfen nicht mit benachbarten
Geräten kollidieren.
8. Das Display des MAC Quantum Profile muss darf nicht von anderen intensiven Lichtquellen beleuchtet
werden. Intensives Licht kann das Display des MAC Quantum Profile beschädigen.
8

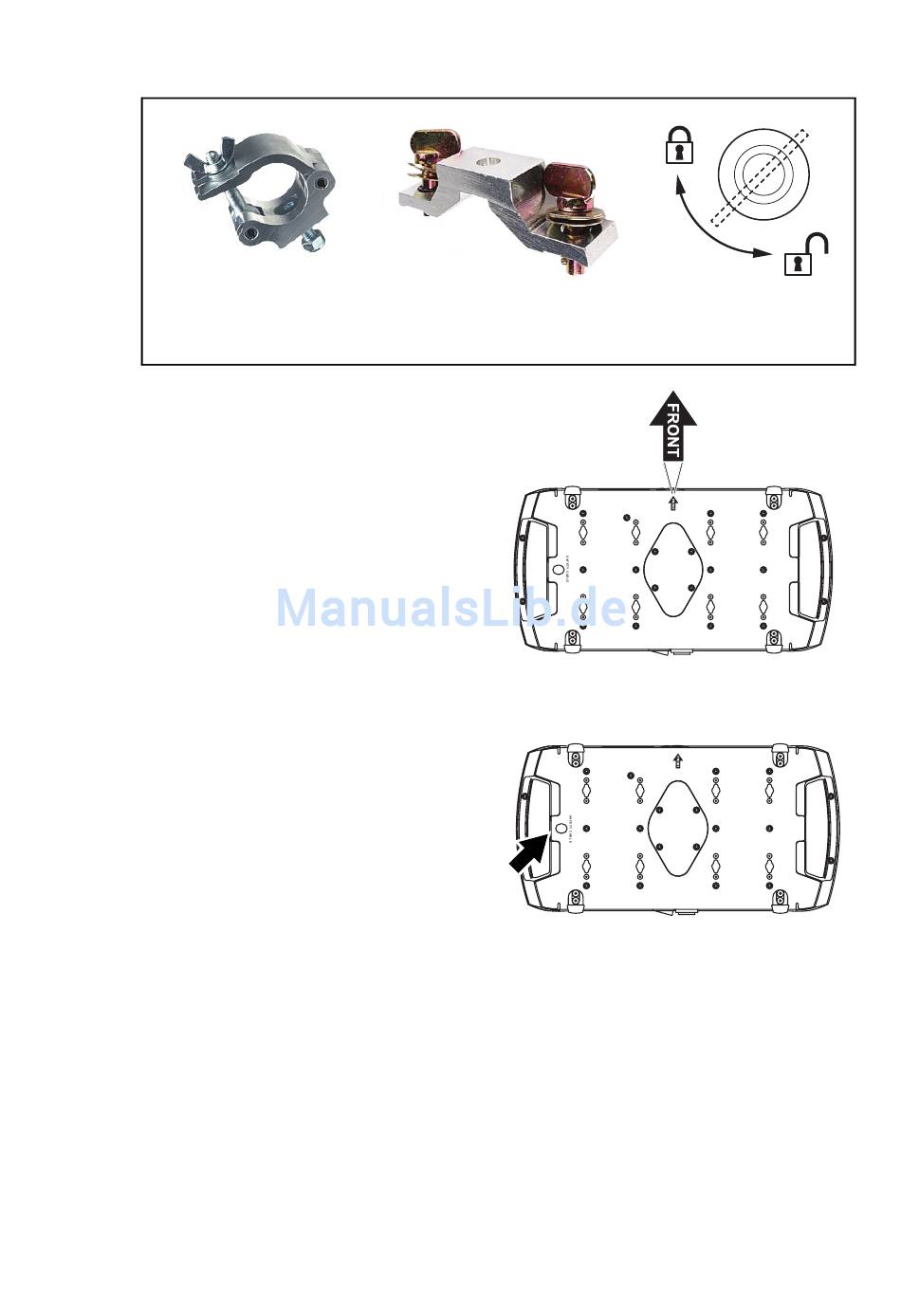

Halfcoupler
Verschraubung an der Klemme
MAC Quantum Profile Sicherheits- und Installationshinweise
Omega-Adapter zur
Bild 4: Martin Anschlagmittel
Bild 5: Vorderseite des Gerätes
Bild 6: Ankerpunkt des Fangseils
90°
Schnellverschluss
