4. Das feste Goborad ist empfindlich. Üben Sie keinen Druck aus und verbiegen Sie das Rad nicht. Siehe
Bild 16. Halten Sie das Rad mit dem Finger an der offenen Position fest und lösen Sie die
Torx30-Schraube (Pfeil) der Achse. Heben Sie die Aluminiumscheibe ab. Sie können das feste Goborad
jetzt entfernen.
5. Siehe Bild 17. Beachten Sie bei der Montage eines festen Goborades die Lage der Zapfen in der
Aluminiumscheibe A. Die Zapfen müssen in die drei Bohrungen des festen Goborades B und der Achse
C eingreifen. Das Goborad kann nur in einer Position mit korrekter Ausrichtung montiert werden.
6. Montieren Sie nach Beendigung der Arbeit das Hauptmodul und die Kopfabdeckung, wie oben
beschrieben.
18

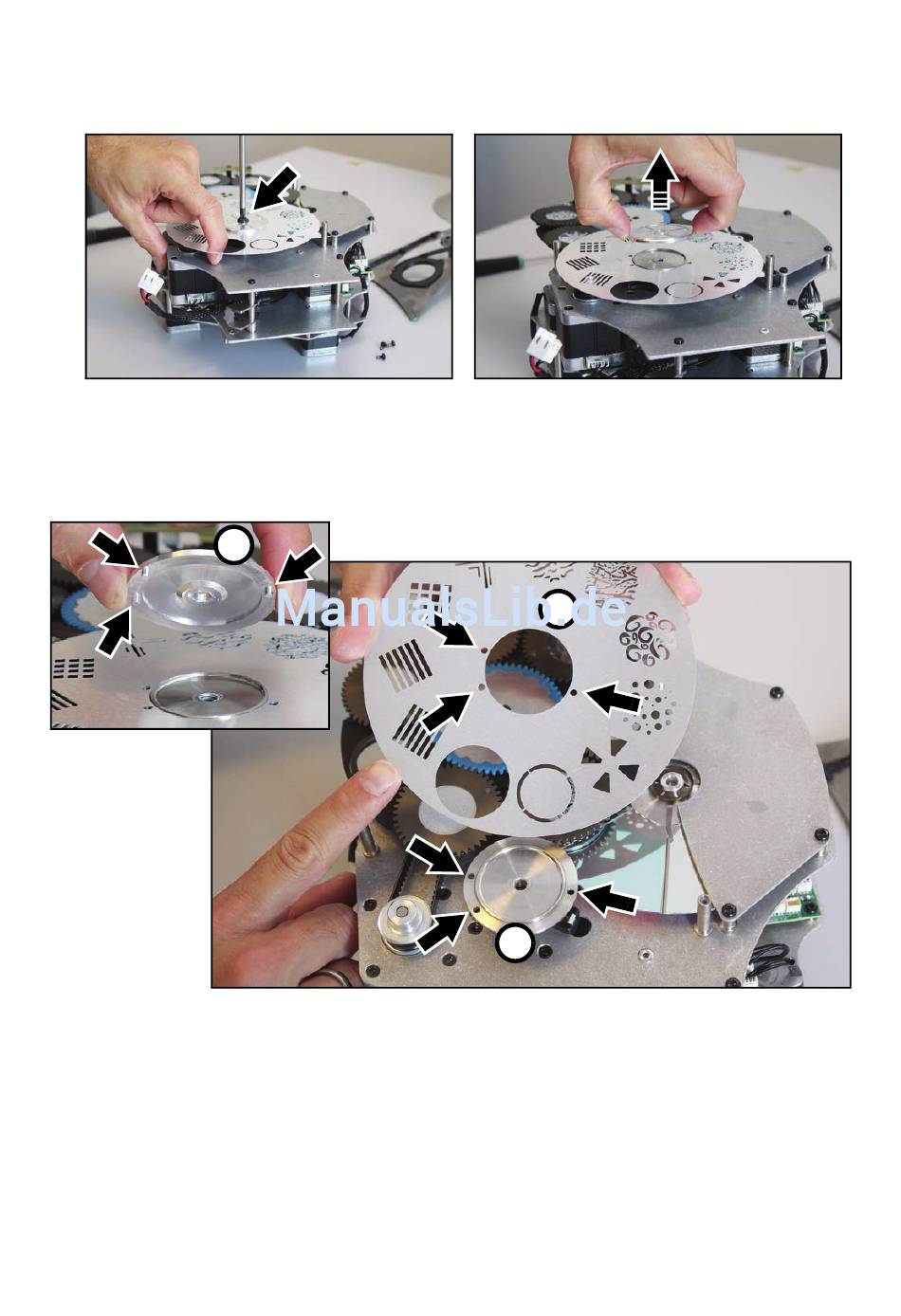

Bild 16: Entfernen des festen Goborades
A
Bild 17: Ausrichtung des festen Goborades
MAC Quantum Profile Sicherheits- und Installationshinweise
B
C
