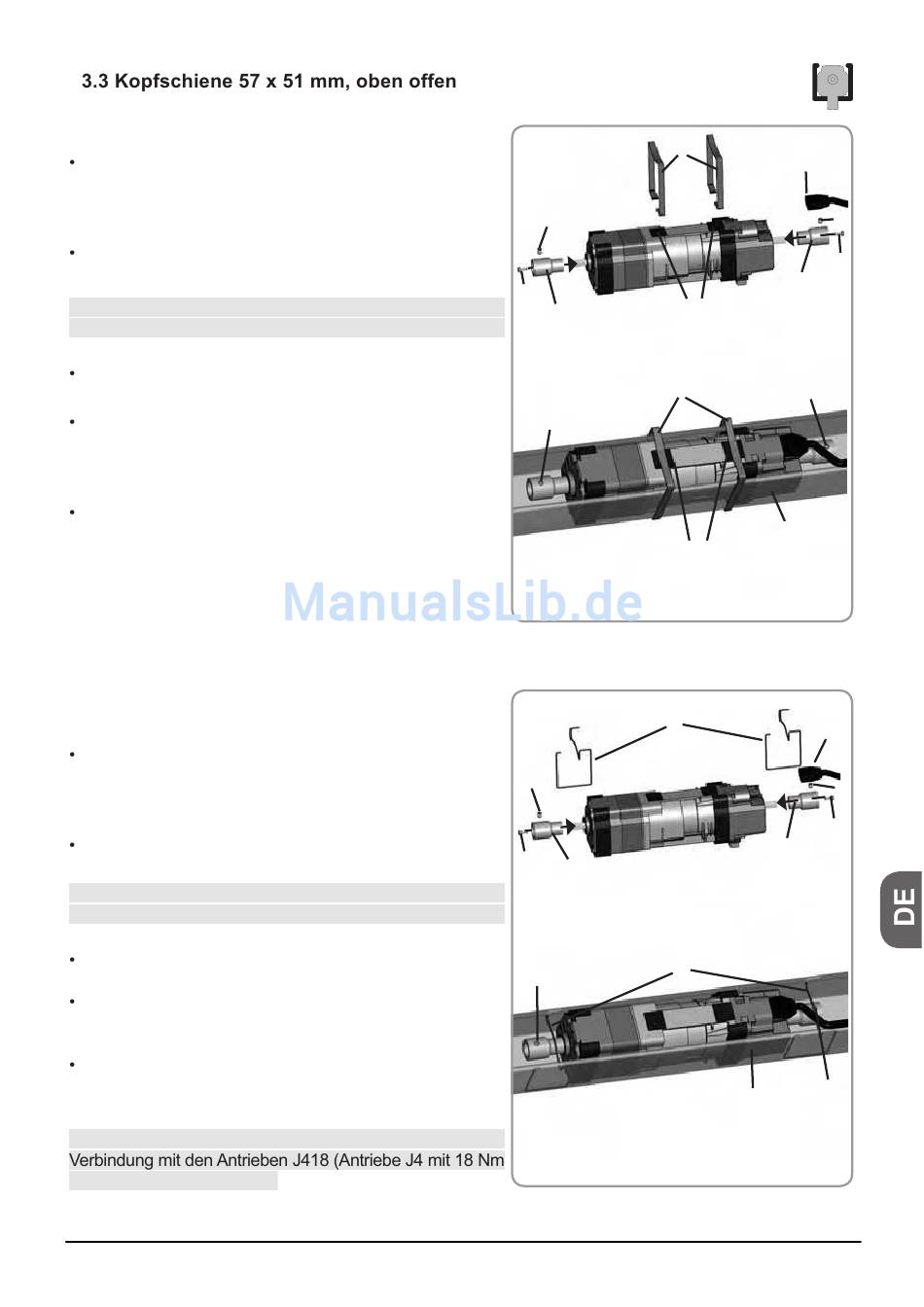

Kopfschiene 57 X 51 Mm, Oben Offen - SOMFY J4 RTS Installationsanleitung

Montage mit außenliegenden Halteklammern
Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3x8
(2) an die Antriebswelle.
F Anzugsmoment = 1,1 Nm
Schließen Sie das Stromversorgungskabel (3) am
Antrieb an.
Vergewissern Sie sich, dass das Kabel nicht über ein
drehendes Teil des Antriebs oder des Gestänges verläuft.
Schieben Sie den Antrieb in die Kopfschiene (4).
Unterlegen Sie den Antrieb mit kleinen Schalldämmstrei-
fen (6a)und fixieren Sie ihn dann mithilfe der Halteklam-
mern (5) in der Kopfschiene (4).
Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
Montage mit innenliegenden Halteklammern
Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3x8
(2) an die Antriebswelle.
F Anzugsmoment = 1,1 Nm
Schließen Sie das Stromversorgungskabel (3) am
Antrieb an.
Vergewissern Sie sich, dass das Kabel nicht über ein
drehendes Teil des Antriebs oder des Gestänges verläuft.
Schieben Sie den Antrieb in die Kopfschiene (4).
Fixieren Sie den Antrieb mithilfe der Halteklammern (5)
in der Kopfschiene (4).
Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
Die Fixierung mit innenliegenden Halteklammern ist in
Drehmoment) nicht möglich.
© 2011 Somfy SAS. All rights reserved. 06/2011
5
7
2
6a
1
5
7
6a
5
7
2
1
5
7
3
7
2
1
7
4
3
7
2
1
7
4
25
