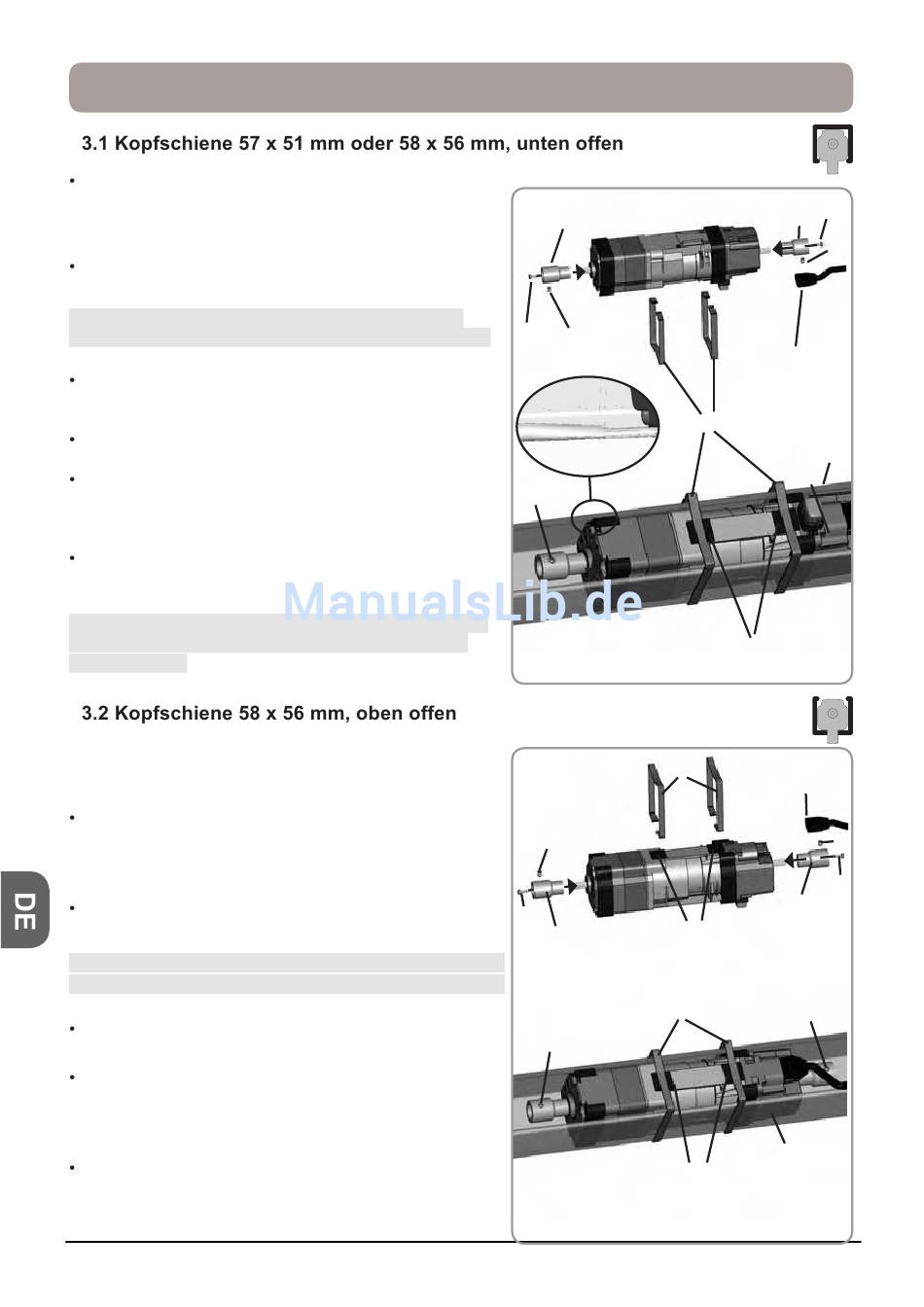

3. MONTAGE

Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3x8
(2) an die Antriebswelle.
F Anzugsmoment = 1,1 Nm
Schließen Sie das Stromversorgungskabel (3) am
Antrieb an.
Vergewissern Sie sich, dass das Kabel nicht über ein
drehendes Teil des Antriebs oder des Gestänges verläuft.
Die Kopfschiene (4) im Bereich des Antriebs seitlich
zusammendrücken.
Schieben Sie den Antrieb in die Kopfschiene (4).
Unterlegen Sie den Antrieb mit kleinen
Schalldämmstreifen (6a) und fixieren Sie ihn dann
mithilfe der Halteklammern (5) in der Kopfschiene (4).
Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
Sind die Halteklammern (5) nicht ausreichend gespannt,
können bis zu 3 Schalldämmstreifen (6a) aufeinander
geklebt werden.
Montage mit außenliegenden Halteklammern
Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3x8
(2) an die Antriebswelle.
F Anzugsmoment = 1,1 Nm
Schließen Sie das Stromversorgungskabel (3) am
Antrieb an.
Vergewissern Sie sich, dass das Kabel nicht über ein
drehendes Teil des Antriebs oder des Gestänges verläuft.
Schieben Sie den Antrieb in die Kopfschiene (4).
Unterlegen Sie den Antrieb mit kleinen
Schalldämmstreifen (6a)und fixieren Sie ihn dann
mithilfe der Halteklammern (5) in der Kopfschiene (4).
Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
