HARDWARE:

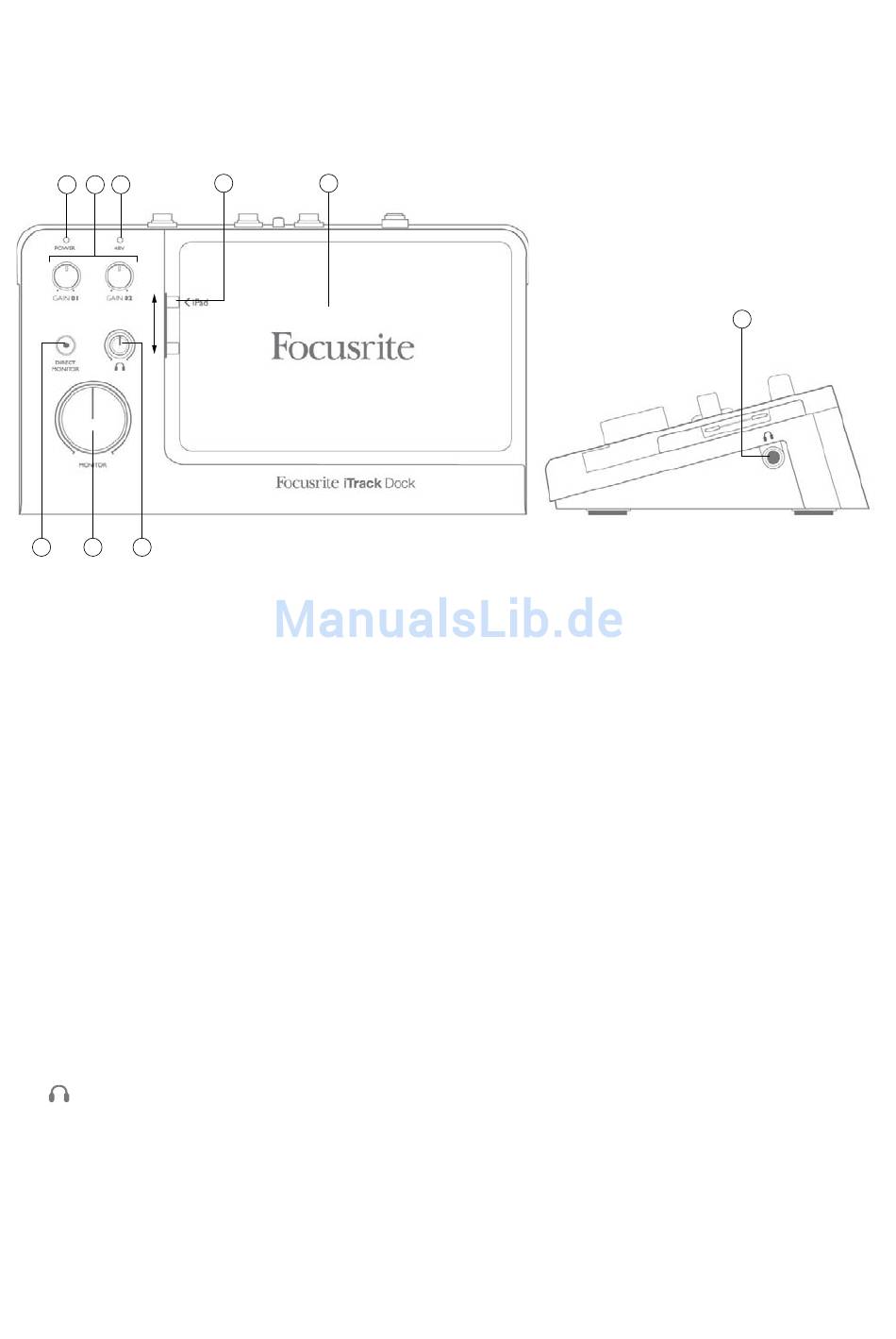

Frontseite
2
1
3
5
4
6
Auf der Frontseite befinden sich die Bedienelemente für die Vorverstärkung und das Monitoring.
1. Gain 01 und Gain 02 – Zum Einstellen der Eingangsverstärkung für die Signale an INPUT 1 bzw.
INPUT 2. Die Gain-Regler verfügen jeweils über einen zweifarbigen LED-Ring zur Anzeige der
Signalstärke: Grün zeigt einen Signalpegel von mindestens -24 dBFS (d. h. ein Signal liegt an)
an. Ab einem Pegel von 0 dBFS wechselt die Farbe für eine Sekunde zu Rot.
2. POWER-LED – Diese LED leuchtet grün, wenn das iTrack Dock über den Power-Schalter
eingeschaltet wurde (siehe [7] auf der Rückseite). Falls vor dem Einschalten bereits ein iPad
verbunden war oder ein iPad an das eingeschaltete iTrack Dock angeschlossen wird, blinkt diese
LED für einige Sekunden. Das Blinken zeigt an, dass die Verbindung zwischen dem Dock und
dem iPad aufgebaut wird. Sobald die LED zu blinken aufhört, ist iTrack Dock betriebsbereit. Die
LED blinkt auch, wenn das iPad aus dem Dock entfernt wird und (allerdings auf andere Weise)
wenn ein USB-MIDI-Gerät angeschlossen bzw. entfernt wird.
3. 48V LED – Diese LED leuchtet rot, wenn die Phantomspeisung aktiviert ist (siehe [3] auf der
Rückseite).
4. MONITOR – Dieser Regler steuert den Gesamt-Stereopegel und den Ausgangspegel der
MONITOR OUTPUTS auf der Rückseite.
5. DIRECT MONITOR – Ist diese Taste gedrückt (die Taste leuchtet rot), kann das Signal der Eingänge
direkt und latenzfrei (ohne Verzögerung) abgehört werden. Ist diese Funktion deaktiviert, erfolgt
das Monitoring über die iPad App, weshalb eine Signalverzögerung (Latenz) auftritt.
6.
Kopfhörerlautstärke
Kopfhöreranschlusses.
7. (Seitliche) Kopfhörerbuchse – 6,35 mm (TRS) Klinkenbuchse zum Anschluss eines Stereo-
Kopfhörers
8. iPad Auflagefläche
9. Lightning-Anschluss
9
8
–
Dieser
Regler
steuert
den
Ausgangspegel
7
des
seitlichen
16
