Inhaltszusammenfassung für Focusrite Scarlett Solo

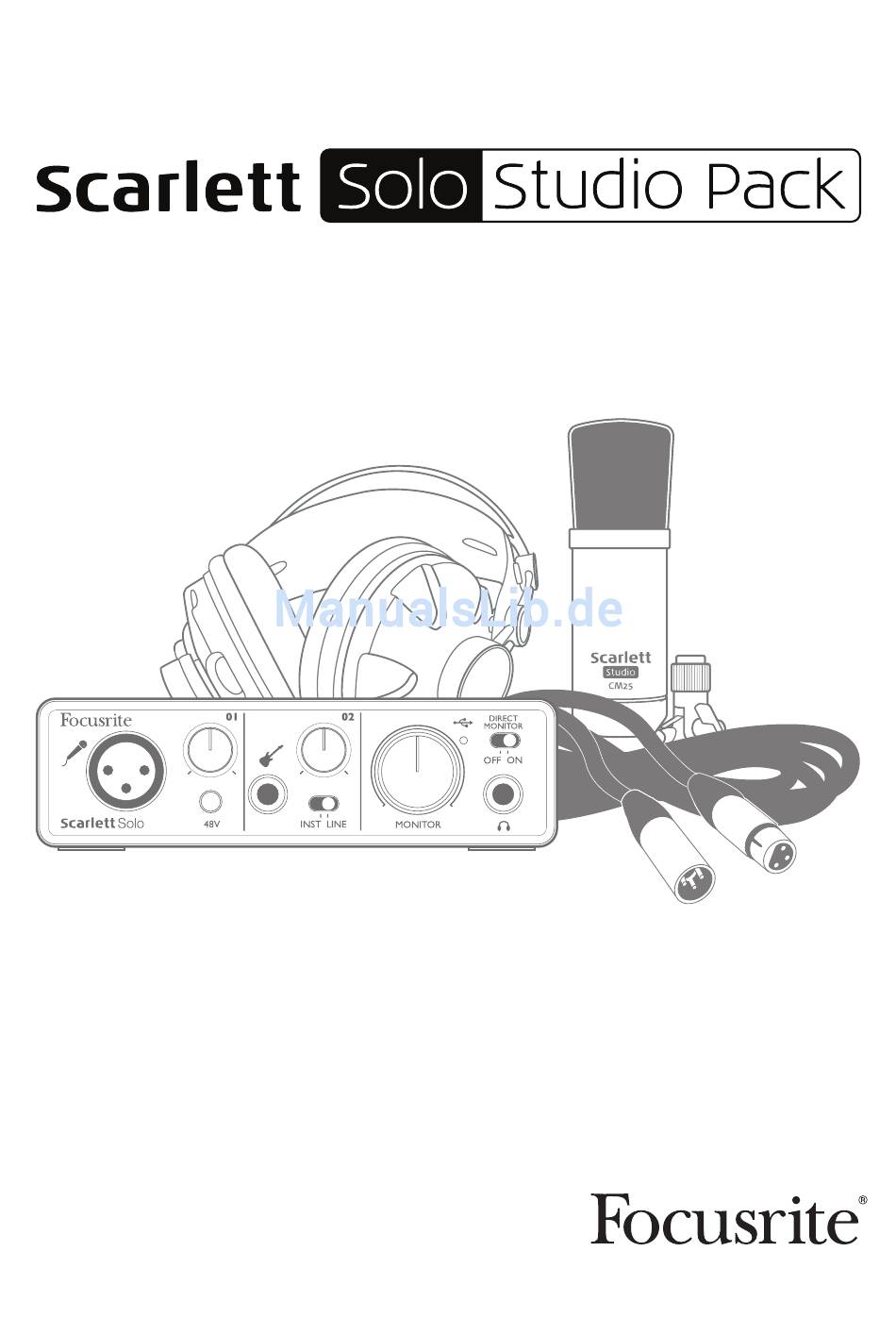

- Seite 1 Bedienungsanleitung www.focusrite.com FFFA001168-01...
-
Seite 2: Wichtige Sicherheitshinweise
2. Bewahren Sie diese Anleitung auf. 3. Beachten Sie alle Warnungen. 4. Folgen Sie allen Anweisungen. 5. Betreiben Sie dieses Gerät nicht in unmittelbarer Nähe von Wasser. 6. Verwenden Sie zum Reinigen ausschließlich ein trockenes Tuch. 7. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizlüftern, Wärmespeichern, Öfen oder anderen Wärme produzierenden Geräten (inklusive Verstärkern) auf. 8. Treten Sie nicht auf das Kabel, knicken Sie das Kabel nicht und behandeln Sie Stecker und Buchsen besonders vorsichtig. 9. Verwenden Sie ausschließlich vom Hersteller empfohlene Erweiterungen/Zubehörteile. 10. Verwenden Sie nur Ständer, Stative oder Tische, die den Vorgaben von Focusrite entsprechen oder mit dem Gerät angeboten werden. Seien Sie beim Transport des Geräts auf einem Rollwagen vorsichtig, um Verletzungen durch ein Umfallen des Rollwagens zu vermeiden. 11. Ziehen Sie den Netzstecker des Geräts bei Gewitter oder wenn Sie das Gerät längere Zeit nicht verwenden. 12. Lassen Sie alle Wartungsarbeiten von qualifiziertem Fachpersonal ausführen. Der Service- Fall tritt ein, wenn z. B. Netzkabel oder -stecker beschädigt sind, wenn Flüssigkeiten oder Fremdkörper in das Gehäuse gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, das Gerät nicht ordnungsgemäß funktioniert, fallen gelassen oder anderweitig beschädigt wurde. -
Seite 3: Umwelterklärung
Für Anwender in Kanada: An den Anwender: Dieses Digitalgerät der Klasse B entspricht der ICES-003 für Kanada. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Hinweis zur RoHS-Konformität Focusrite Audio Engineering Limited arbeitet, wo anwendbar, gemäß den in der EU-Richtlinie 2002/95/EC festgelegten Bestimmungen zur Beschränkung der Verwendung gefährlicher Stoffe (RoHS) sowie den entsprechenden Abschnitten der Gesetzgebung Kaliforniens, namentlich den Abschnitten 25214.10, 25214.10.2 sowie 58012 des Health and Safety Code und Abschnitt 42475.2 des Public Resources Code. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 ÜBERBLICK . -
Seite 5: Überblick
Diese Bedienungsanleitung enthält detaillierte Informationen zu den Komponenten und soll Ihnen alle Aspekte der Bedienung von Scarlett Solo näherbringen. Wir empfehlen, dass sich sowohl Einsteiger in die computergestützte Aufnahme wie auch erfahrene Anwender die Zeit nehmen, diese Anleitung vollständig zu lesen, um alle Möglichkeiten der in Scarlett Solo Studio enthaltenen Komponenten sowie der mitgelieferten Software kennenzulernen. Falls Sie bestimmte Informationen in dieser Bedienungsanleitung vermissen, besuchen Sie bitte unsere Online-Answerbase unter http://www. focusrite.com/answerbase: Hier finden Sie Antworten auf häufig gestellte technische Fragen. Merkmale Das Scarlett Solo Studio Paket enthält neben dem Scarlett Solo Computer-Audio-Interface das Studio-Kondensatormikrofon Scarlett CM25, einen Referenzkopfhörer Scarlett HP60 sowie sämtliche benötigte Software (inklusive Steinberg Cubase LE), damit Sie so schnell wie möglich mit der Erstellung hochwertiger Audioaufnahmen mit Ihrem Computer beginnen können. -
Seite 6: Lieferumfang
Lieferumfang Im Lieferumfang des Scarlett Solo Studio Pakets sollten Sie folgende Komponenten finden: • Scarlett Solo Computer-Audio-Interface • Scarlett CM25 Kondensatormikrofon • Scarlett HP60 Kopfhörer • Software-Aktivierungskarte mit Codes für folgende Downloads: - USB-Treiber für Windows - Scarlett Plug-In-Suite für Mac und Windows - Cubase LE - LoopMasters Sample Library (1 GB) - Novation Bass Station - Mehrsprachige Bedienungsanleitungen • Rotes XLR-Mikrofonkabel (3 m) • 1,5 m USB-Kabel (Typ A auf Typ B) • Kurzanleitung Systemanforderungen Mac OS Apple Macintosh mit einem schnellen USB-2.0-kompatiblen USB-Port. BS: Mac OS X 10.8 oder 10.9 Windows Windows-PC mit einem USB-2.0-kompatiblen USB-Port BS: Windows 7 (alle Versionen) oder Windows 8 (ausgenommen Windows 8 RT) -
Seite 7: Inbetriebnahme
Webseite. Registrieren Ihres Produkts Zum ordnungsgemäßen Betrieb unter Windows müssen Sie zuerst Software-Treiber für Scarlett Solo auf Ihrem Computer installieren. Die gesamte für den Betrieb notwendige Software sowie viele weitere nützliche Extras stehen auf der Focusrite-Webseite (www.focusrite.com/register) zum Download zur Verfügung. Die Codes auf der Software-Aktivierungskarte im Lieferumfang von Scarlett Solo müssen auf der oben genannten Webseite eingetragen werden. Auf diese Weise wird sichergestellt, dass Sie die aktuellen Softwareversionen erhalten. -
Seite 8: Software-Installation
Scarlett Solo USB und überprüfen Sie, ob für „ “ und „ “ jeweils „ “ als Standardgerät ausgewählt ist. Stromversorgung für das Scarlett Solo Für den Betrieb des Scarlett Solo wird eine Gleichstromversorgung benötigt. Diese wird über den USB-Anschluss Ihres Mac oder PC zur Verfügung gestellt, an dem Sie das Gerät angeschlossen haben. Beachten Sie, dass kein externes Netzteil benötigt wird. Bei der Stromversorgung des Scarlett Solo über die USB-Anschlüsse eines kompatiblen Mac oder PC sollten in der Praxis keine Probleme auftreten. Allerdings sollten Sie beachten, dass die USB- Anschlüsse bei manchen Laptops im Batteriebetrieb evtl. nicht dieselbe Spannung für externe Geräte zur Verfügung stellen können wie im Netzteilbetrieb. Wir empfehlen Ihnen daher dringend,... -
Seite 9: Anschluss Ihres Scarlett Solo
Steinberg Cubase LE kann nach der Registrierung Ihres Produkts kostenfrei heruntergeladen werden. So können Sie sofort loslegen, sofern Sie bisher keine DAW-Anwendung auf Ihrem Computer installiert haben. Die Installation und der Einstieg in Cubase LE ist in einem speziellen Artikel beschrieben, den Sie unter diesem Link finden: http://global.focusrite.com/answerbase/how-to-install-and-activate-cubase-le-7 Focusrite hat dazu ein Video-Tutorial vorbereitet, das Sie hier abrufen können: http://global.focusrite.com/answerbase/video-how-to-install-and-activate-cubase-le-7. Eine Bedienungsanleitung für Cubase LE würde den Umfang dieser Bedienungsanleitung sprengen, das Programm bietet aber eine ausführliche Online-Hilfe. - Seite 10 Beachten Sie bitte: Eventuell wird Scarlett Solo in Ihrer DAW nicht automatisch als Standard- I/O-Gerät eingerichtet. In diesem Fall müssen Sie den Treiber (Mac) bzw. Scarlett Solo USB Device Setup* (Windows) im Bereich Ihrer DAW manuell einstellen. Focusrite Scarlett ASIO Wenn Sie sich nicht sicher sind, wo die ASIO- bzw. Core-Audio-Treiber eingestellt werden, lesen Sie bitte die Betriebsanleitung (oder Hilfe-Dateien) Ihrer DAW. In der folgenden Abbildung ist die...
-
Seite 11: Anwendungsbeispiel
Anwendungsbeispiel Das Scarlett Solo ist das ideale Audio-Interface für viele DAW-Anwendungen, die auf einem Mac- oder PC-Laptop oder -Desktop-Computer betrieben werden. Nachfolgend finden Sie ein paar typische Anwendungsszenarien: Anschluss eines Mikrofons/Instruments Das abgebildete Setup stellt eine typische Konfiguration für Aufnahmen mit einer DAW-Software auf einem Mac oder PC dar. In diesem Fall können Sie mit Ihrer Aufnahmesoftware über Eingang 1 Gesang und über Eingang 2 Gitarre aufnehmen und gleichzeitig die Wiedergabe über Kopfhörer oder Lautsprecher abhören. Die Eingänge sind beim Scarlett Solo an der Gerätevorderseite angebracht: Input 1 ist als herkömmliche 3-polige XLR-Buchse ausgeführt und für die meisten Mikrofone geeignet. Das mitgelieferte Mikrofonkabel verfügt über einen passenden männlichen XLR-Stecker. Input 2 dient mit seiner (6,35 mm) Klinkenbuchse (für 2- bzw. 3-polige Kabel zum Anschluss von Instrumenten bzw. Linepegel-Quellen) zum Anschluss von Gitarre oder Bass. -
Seite 12: Aufnahmen Mit Einem Mikrofon
Aufnahmen mit einem Mikrofon Das mit Scarlett Solo Studio ausgelieferte Studio-Kondensatormikrofon Scarlett CM25 eignet sich perfekt für die Aufnahme von Gesang und den meisten akustischen Instrumenten. Schließen Sie das CM25 über das mitgelieferte Kabel an Eingang 1 von Scarlett Solo an. Beachten Sie, dass das Kabel einen männlichen und einen weiblichen Stecker besitzt: Der weibliche Stecker wird mit dem Mikrofon, der männliche mit dem Scarlett Solo verbunden. Kondensatormikrofone benötigen für den Betrieb eine Spannungsversorgung. Diese wird in der Regel über die Phantomspeisung des Mikrofonvorverstärkers bereitgestellt, an dem das Mikrofon angeschlossen ist (ältere Kondensatormikrofone und Sondermodelle verfügen über eine separate Spannungsversorgung). Damit Sie das CM25 (oder ein anderes Kondensatormikrofon) mit dem Scarlett Solo betreiben können, drücken Sie die Taste 48V auf der Vorderseite (siehe Übersichtsgrafik auf Seite 16 Nummer [3]). Gehen Sie am besten in folgender Reihenfolge vor: •... - Seite 13 Tipps zur Arbeit mit Mikrofonen Eine Anleitung zur Mikrofonierung würde den Umfang dieser Bedienungsanleitung sprengen (obwohl es eine Menge exzellenter Bücher zu diesem Thema gibt), aber wenn Sie zum ersten Mal mit einem Studio-Mikrofon arbeiten, sollten Sie zumindest folgende goldene Regeln kennen: SIE SOLLTEN ein Mikrofonstativ verwenden. Das CM25 besitzt eine normales 5/8"-Gewinde, womit es sich an den meisten Mikrofonstativen befestigen lässt. Ein Adapter auf 3/8" liegt ebenfalls bei, sodass auch Stative mit kleinerem Gewinde benutzt werden können. Mikrofonstative sind mit und ohne Galgen in verschiedenen Größen und bereits für wenig Geld im Fachhandel erhältlich. SIE SOLLTEN das Mikrofon sorgfältig ausrichten. Das CM25 ist ein Mikrofon mit Nierencharakteristik, besitzt also eine Vorder- und eine Rückseite: Falls Sie es also falsch herum ausrichten, wird das Ergebnis etwas seltsam klingen. Diese Markierung (Symbol für Nieren- Charakteristik) bezeichnet die Vorderseite des Mikrofons. SIE SOLLTEN NICHT die Raumakustik ignorieren. Vermutlich sind Sie nicht in der luxuriösen Lage, über einen Raum mit perfekter Studioakustik zu verfügen. Achten Sie darauf, wie „hallig“ der Raum ist. Hall ist weder gut noch schlecht, aber in den meisten Fällen ist er eher störend. Manche Instrumente klingen besser, wenn sie in einem lebendigen Raum aufgenommen werden, andere nicht. Ein „toter“ Raum ist in der Regel besser für Aufnahmen geeignet als ein „lebendiger“, da sich...
-
Seite 14: Verwendung Von Direct-Monitoring
Steht der Schalter „Direct Monitor” auf Position ON, darf Cubase LE (bzw. Ihre DAW) nicht so eingestellt sein, dass die Eingangssignale (das, was Sie gerade aufnehmen) auf die Ausgänge geroutet werden. Falls doch, werden Sie sich „doppelt“ hören, wobei eines der Signale wie ein Echo hörbar verzögert ist. Anschluss von Kopfhörern an Scarlett Solo Das Scarlett Solo Studio Paket enthält mit dem Scarlett HP60 auch einen hochwertigen Kopfhörer. Der Kopfhörer ist leicht und robust und damit auch bei längeren Sessions angenehm zu tragen. Der Kopfbügel lässt sich in der Größe anpassen. -
Seite 15: Anschluss Von Lautsprechern An Scarlett Solo
Anschluss von Lautsprechern an Scarlett Solo Die Cinch-Buchsen an der Geräterückseite können zum Anschluss von Monitorlautsprechern verwendet werden. Aktive Lautsprecher (wie z. B. die meisten Computerlautsprecher) besitzen einen eingebauten Verstärker und können daher direkt angeschlossen werden. Größere, passive Lautsprecher benötigen einen zusätzlichen Verstärker. Verbinden Sie in diesem Fall die rückseitigen Ausgänge mit den Eingängen des Verstärkers. -
Seite 16: Hardware

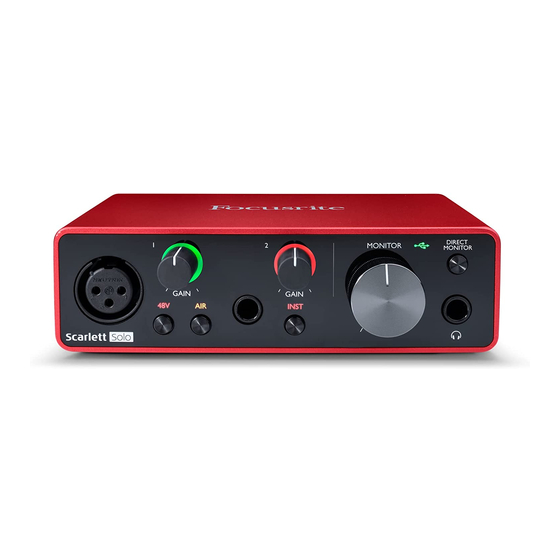

HARDWARE: Frontseite Auf der Frontseite befinden sich die Eingänge für Mikrofon- und Line-/Instrumenten-Signale sowie die Regler für die Eingangsverstärkung und das Monitoring. 1. Input 1 – elektronisch symmetrierte 3-polige XLR-Buchse zum Anschluss eines Mikrofons 2. 01 – Gain-Regler zum Einstellen der Eingangsverstärkung für das Mikrofonsignal an Eingang 1 Der Gain-Regler verfügt über einen zweifarbigen LED-Ring zur Anzeige des Signalstatus: Grün zeigt einen Signalpegel von mindestens -24 dBFS (d. h. ein Signal liegt an), rot einen Signalpegel von über 0 dBFS an. 3. 48V – Schalter für die Phantomspeisung des Mikrofoneingangs – aktiviert die 48 V Phantomspannung für den XLR-Anschluss 4. Input 2 – 6,35 mm TRS-Klinkenbuchse zum Anschluss von Instrumenten (unsymmetrisch) oder Linepegel-Quellen (symmetrisch) 5. 02 – Gain-Regler zum Einstellen der Eingangsverstärkung für ein Instrument bzw. eine Linepegel- Quelle an Eingang 2 Der Gain-Regler verfügt wie [2] über einen zweifarbigen LED-Ring. 6. INST/LINE – Wahlschalter für Instrumenten- bzw. Line-Quellen an Eingang 2 – passt die Vorverstärkung auf Instrumente bzw. Line-Quellen an 7. MONITOR – Regler für den Ausgangspegel der Monitorausgänge – regelt den Ausgangspegel der rückseitigen Ausgänge und des Kopfhörerausgangs an der Frontseite 8. USB LED – Leuchtet auf, wenn das Gerät über einen USB-Port mit einem Computer verbunden ist 9. DIRECT MONITOR – Bestimmt, ob das Abhörsignal direkt von den Eingängen (On) oder über die DAW (Off) bezogen wird 10. – 6,35 mm TRS-Klinkenbuchse zum Anschluss eines Kopfhörers... -
Seite 17: Rückseite
Rückseite 1. Öffnung für Kensington Kabelschloss – Zum Befestigen Ihres Scarlett an einem festen Gegenstand 2. USB 2 .0-Anschluss – USB-Buchse Typ B zum Anschluss an Ihren Laptop bzw. Computer (Kabel liegt bei) 3. LINE OUTPUTS - 2 x Cinch-Buchsen; Ausgangspegel max. +9 dBu... -
Seite 18: Technische Daten
TECHNISCHE DATEN Technische Spezifikationen Clock-Quelle: Intern 106 dB, A-gewichtet, alle Eingänge. Dynamikbereich der ADC-Dynamikbereich A/D-Wandlereinheit 114 dB 106 dB, A-gewichtet, alle Ausgänge. Dynamikbereich der DAC-Dynamikbereich D/A-Wandlereinheit 114 dB Unterstützte Samplingraten 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz / 24 Bit – für Mac und PC Mikrofoneingang Frequenzgang 20 Hz bis 20 kHz, +/- 0,3 dB Gain-Bereich -4 dB bis +46 dB Klirrfaktor -97 dB Äquivalentes Eingangsrauschen -125 dB Dynamikbereich 106 dB (A-gewichtet) Max. Eingangspegel +4 dBu Instrumenteneingang Frequenzgang 20 Hz bis 20 kHz, +/- 0,2 dB Gain-Bereich... -
Seite 19: Physikalische Und Elektrische Daten
Line-Ausgänge Klirrfaktor -100 dB Rauschen c(Äquivalentes -92 dB, Rauschen= -97 dB (A-gewichtet) Ausgangsrauschen) Dynamikbereich 106 dB Max. Ausgangspegel +9 dBu, unsymmetrisch Kopfhörerausgang Klirrfaktor -100 dB Dynamikbereich 106 dB Max. Ausgangspegel +10 dBu (ohne Last) Physikalische und elektrische Daten Analoger Eingang 1 Symmetrische 3-polige XLR-Buchse (weiblich) Anschluss an der Gerätevorderseite Phantomspeisung 48 V Phantomspannung, schaltbar Analoger Eingang 2 6,35 mm Klinkenbuchse an der Frontseite Anschluss Instrumenten-Modus: unsymmetrisch, 2-polig Linepegel-Modus: symmetrisch, 3-polig Analoge Ausgänge 2 x unsymmetrische Cinch-Buchsen an der Hauptausgänge Geräterückseite... -
Seite 20: Technische Daten Scarlett Cm25 Mikrofon
Technische Daten Scarlett CM25 Mikrofon Kapsel Kondensatorkapsel mit 20 mm Durchmesser Charakteristik Niere Standard 5/8" Gewinde; 3/8" mit beiliegendem Montage Adapter Technische Spezifikationen Frequenzgang 30 Hz bis 20 kHz Empfindlichkeit -36 dB ±2 dB (0 dB = 1 V/Pa) Eigenrauschen 18 dBA Maximaler Schalldruck 130 dB (1 kHz) Rauschabstand 76 dB (A-gewichtet) Impedanz 150 Ohm Stromversorgung 48 V Phantomspeisung Spezifikationen Scarlett HP60 Kopfhörer Geschlossen Treiberdurchmesser 53 mm Impedanz 60 Ohm Empfindlichkeit (SPL) 94 dB ±3 dB Frequenzgang 10 Hz bis 30 kHz Max. Stromaufnahme 1,2 W... -
Seite 21: Fehlerdiagnose
FEHLERDIAGNOSE Für alle Fragen zur Fehlerdiagnose und Problembeseitigung besuchen Sie bitte die Focusrite- Answerbase unter www.focusrite.com/answerbase: Dort finden Sie zahlreiche Artikel mit Beispielen zur Problemlösung. COPYRIGHT UND RECHTLICHE HINWEISE Focusrite ist ein eingetragenes Warenzeichen, Scarlett Solo und Scarlett Solo Studio sind Warenzeichen von Focusrite Audio Engineering Limited. Sämtliche anderen Warenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber. 2014 © Focusrite Audio Engineering Limited. Alle Rechte vorbehalten.
