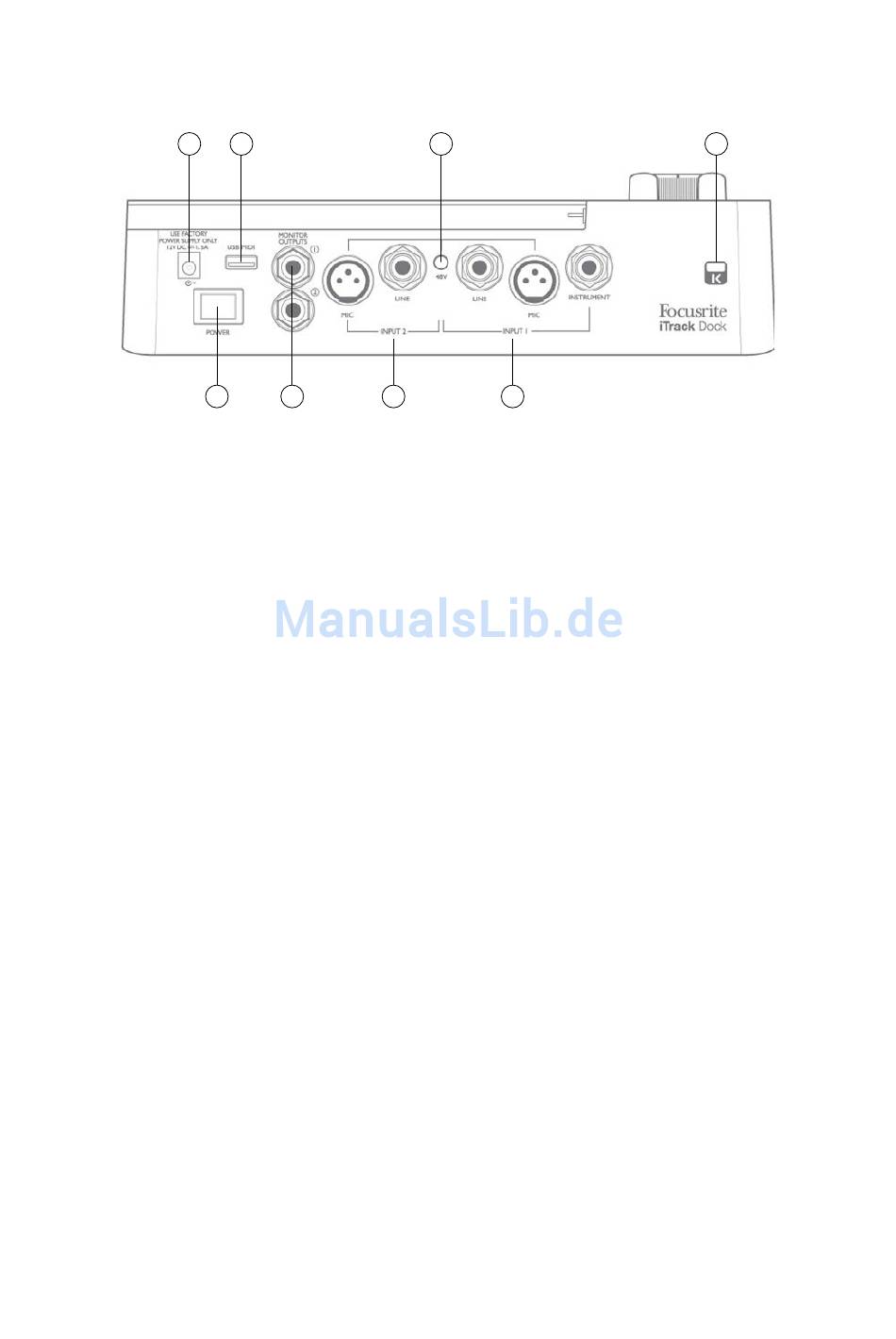

1. INPUT 1 – Drei Anschlüsse: MIC – XLR-Buchse für Mikrofone, LINE – eine 6,35 mm Klinkenbuchse
(TRS)
zum
Anschluss
INSTRUMENT – eine 6,35 mm Klinkenbuchse (TS) zum Anschluss von elektrischen Instrumenten
wie z. B. E-Gitarren
2. INPUT 2 – Wie [1], jedoch mit nur zwei Anschlüssen – MIC und LINE
3. 48V – Schalter für die Phantomspeisung des Mikrofoneingangs – aktiviert die +48 V
Phantomspannung für die XLR-Anschlüsse in beiden Eingangskanälen. Aktivieren Sie die
Phantomspeisung nur für Kondensatormikrofone und nicht, wenn Sie andere Signalquellen an
die MIC-Eingänge anschließen.
4. MONITOR OUTPUTS 1 und 2 – 2 x 6,35 mm Klinkenbuchsen (TRS); max. +10 dBu Ausgangspegel
(symmetrisch).
5. USB-MIDI-Anschluss – Buchse Typ A zum Anschluss eines Class-Compliant-MIDI-Controllers
(z. B. Novation Launchkey Mini) zur Steuerung von iPad Apps wie Launchkey und Launchpad.
An diesem Anschluss liegt eine Versorgungsspannung von 5 V DC (max. 500 mA) an, die zur
Versorgung vieler MIDI-Controller ausreicht. (Bitte überprüfen Sie vor dem Anschließen die
Leistungsaufnahme Ihres Controllers).
6. Netzteil-Buchse – Schließen Sie hier das mitgelieferte Universal-Netzteil (PSU) an.
7. POWER – Ein-/Ausschalter
8. Öffnung für Kensington Kabelschloss – Zum Befestigen Ihres iTrack Dock an einem festen
Gegenstand
