LAUNCH TECH CREADER ELITE X Bedienungsanleitung Seite 24

START

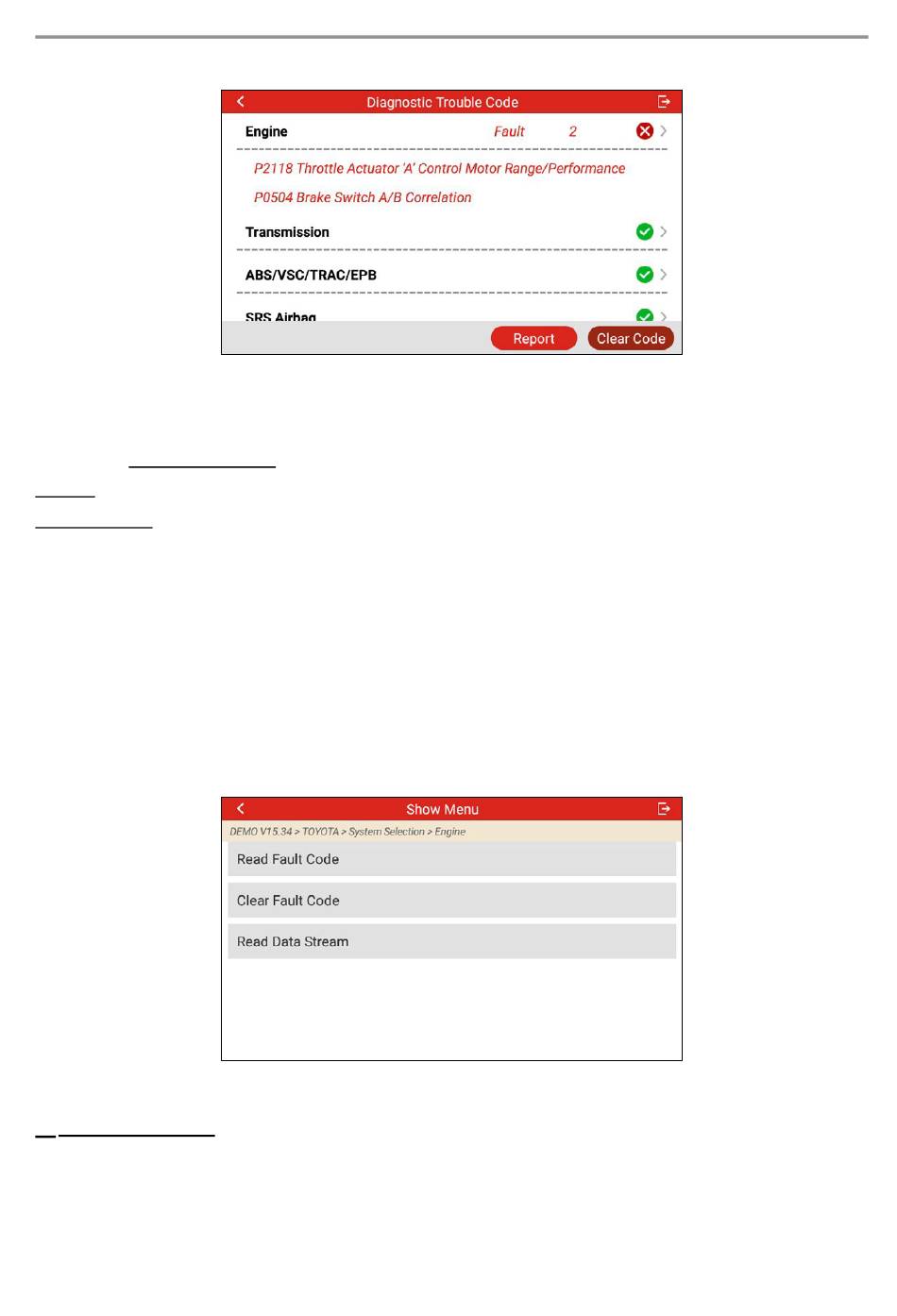

In der obigen Abbildung ist das getestete System mit Fehlercode mit einem roten Kreuz markiert
und
das System mit OK wird mit einem grünen Häkchen
angezeigt. Bildschirmtasten:
Bericht: Tippen Sie hier, um das Diagnoseergebnis als Bericht zu speichern.
Code löschen: Tippen Sie hier, um die vorhandenen Diagnosefehlercodes zu löschen.
4.2.2.2
System-Scan
Mit dieser Option können Sie schnell überprüfen, welche Systeme im Fahrzeug installiert sind.
4.2.2.3
Systemauswahl
Mit dieser Option können Sie das Testsystem und die Funktion Schritt für Schritt manuell
auswählen.
Tippen Sie im Bildschirm zur Auswahl der Testpunkte auf „Systemauswahl" und tippen Sie auf das
gewünschte System (z. B. „Motor"), um den Bildschirm zur Auswahl der Testfunktion aufzurufen.
*Hinweis: Unterschiedliche Fahrzeuge verfügen über unterschiedliche Diagnosemenüs.
A.
Fehlercode lesen
Diese Funktion zeigt detaillierte Informationen zu den DTC-Datensätzen an, die aus dem
Steuerungssystem des Fahrzeugs abgerufen wurden.
Tippen Sie im Testfunktionsauswahlbildschirm auf „Fehlercode lesen", um das Diagnoseergebnis
anzuzeigen.
16
