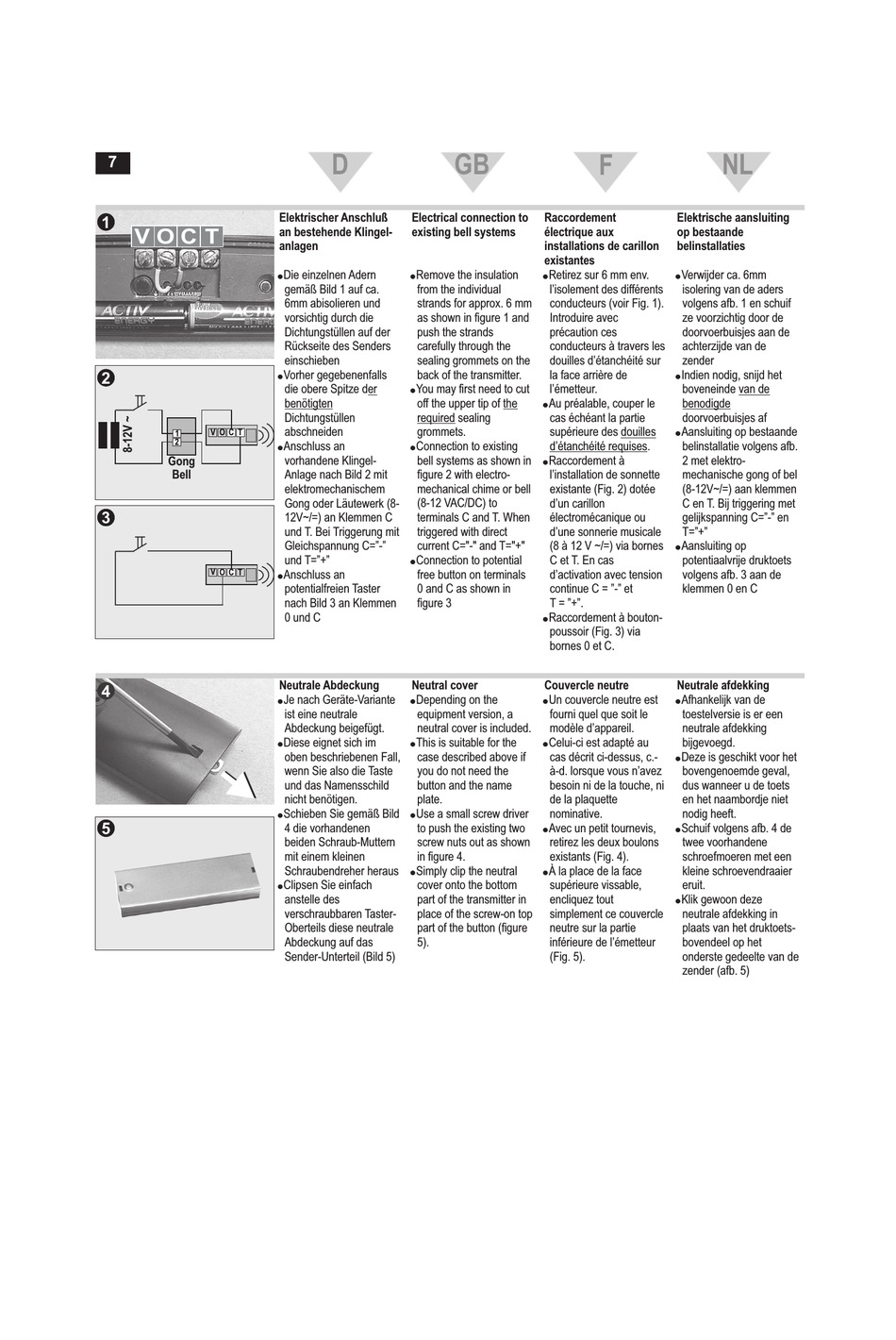

Grothe Mistral 200 Installationanleitung Und Betriebsanleitung Seite 7

7
1
V O C T
2
V O C T
1
2
Gong
Bell
3
V O C T
4
5
D
Elektrischer Anschluß Electrical connection to
an bestehende Klingel- existing bell systems
anlagen
Die einzelnen Adern Remove the insulation
! !
gemäß Bild 1 auf ca. from the individual
6mm abisolieren und strands for approx. 6 mm
vorsichtig durch die as shown in figure 1 and
Dichtungstüllen auf der push the strands
Rückseite des Senders carefully through the
einschieben sealing grommets on the
Vorher gegebenenfalls back of the transmitter.
!
die obere Spitze d er You may first need to cut
!
benötigten off the upper tip of
Dichtungstüllen required
abschneiden grommets.
Anschluss an Connection to existing
! !
vorhandene Klingel- bell systems as shown in
Anlage nach Bild 2 mit figure 2 with electro-
elektromechanischem mechanical chime or bell
Gong oder Läutewerk (8- (8-12 VAC/DC) to
12V~/=) an Klemmen C terminals C and T. When
und T. Bei Triggerung mit triggered with direct
Gleichspannung C="-" current C="-" and T="+"
und T="+" Connection to potential
!
Anschluss an free button on terminals
!
potentialfreien Taster 0 and C as shown in
nach Bild 3 an Klemmen figure 3
0 und C
Neutrale Abdeckung Neutral cover
Je nach Geräte-Variante Depending on the
! !
ist eine neutrale equipment version, a
Abdeckung beigefügt. neutral cover is included.
Diese eignet sich im This is suitable for the
! !
oben beschriebenen Fall, case described above if
wenn Sie also die Taste you do not need the
und das Namensschild button and the name
nicht benötigen. plate.
Schieben Sie gemäß Bild Use a small screw driver
! !
4 die vorhandenen to push the existing two
beiden Schraub-Muttern screw nuts out as shown
mit einem kleinen in figure 4.
Schraubendreher heraus Simply clip the neutral
!
Clipsen Sie einfach cover onto the bottom
!
anstelle des part of the transmitter in
verschraubbaren Taster- place of the screw-on top
Oberteils diese neutrale part of the button (figure
Abdeckung auf das 5).
Sender-Unterteil (Bild 5)
GB F
Raccordement
électrique aux
installations de carillon
existantes
Retirez sur 6 mm env.
!
l'isolement des différents
conducteurs (voir Fig. 1).
Introduire avec
précaution ces
conducteurs à travers les
douilles d'étanchéité sur
la face arrière de
l'émetteur.
the Au préalable, couper le
!
sealing cas échéant la partie
supérieure des douilles
d'étanchéité requises
Raccordement à
!
l'installation de sonnette
existante (Fig. 2) dotée
d'un carillon
électromécanique ou
d'une sonnerie musicale
(8 à 12 V ~/=) via bornes
C et T. En cas
d'activation avec tension
continue C = "-" et
T = "+".
Raccordement à bouton-
!
poussoir (Fig. 3) via
bornes 0 et C.
Couvercle neutre
Un couvercle neutre est
!
fourni quel que soit le
modèle d'appareil.
Celui-ci est adapté au
!
cas décrit ci-dessus, c.-
à-d. lorsque vous n'avez
besoin ni de la touche, ni
de la plaquette
nominative.
Avec un petit tournevis,
!
retirez les deux boulons
existants (Fig. 4).
À la place de la face
!
supérieure vissable,
encliquez tout
simplement ce couvercle
neutre sur la partie
inférieure de l'émetteur
(Fig. 5).
NL
Elektrische aansluiting
op bestaande
belinstallaties
Verwijder ca. 6mm
!
isolering van de aders
volgens afb. 1 en schuif
ze voorzichtig door de
doorvoerbuisjes aan de
achterzijde van de
zender
Indien nodig, snijd het
!
boveneinde van de
benodigde
doorvoerbuisjes af
Aansluiting op bestaande
!
. belinstallatie volgens afb.
2 met elektro-
mechanische gong of bel
(8-12V~/=) aan klemmen
C en T. Bij triggering met
gelijkspanning C="-" en
T="+"
Aansluiting op
!
potentiaalvrije druktoets
volgens afb. 3 aan de
klemmen 0 en C
Neutrale afdekking
Afhankelijk van de
!
toestelversie is er een
neutrale afdekking
bijgevoegd.
Deze is geschikt voor het
!
bovengenoemde geval,
dus wanneer u de toets
en het naambordje niet
nodig heeft.
Schuif volgens afb. 4 de
!
twee voorhandene
schroefmoeren met een
kleine schroevendraaier
eruit.
Klik gewoon deze
!
neutrale afdekking in
plaats van het druktoets-
bovendeel op het
onderste gedeelte van de
zender (afb. 5)
