Sondenwartung
Erstmalige Anwendung
Gehen Sie vor dem ersten Gebrauch sicher, dass die Sonde mit der mitgelieferten Elektrolytlösung
gefüllt ist (siehe Elektrolytauffüllanleitung in dieser Gebrauchsanweisung).
Anschließender Gebrauch
1. Stellen Sie den ordnungsmäßigen Elektrolytstand in der Sonde sicher
2. Kalibrieren Sie die Sonde mit dem Messgerät vor jedem Gebrauch
3. Ersetzen Sie den Sondenkopf und die Schutzblende, falls die Schutzblende verschmutzt
erscheint (kalibrieren Sie nach dem Ersetzen der Schutzblende erneut)
Beweggründe für die Schutzblende
Der Hauptbestandteil der Sauerstoffsonde ist die dünne Teflonblende in der Spitze der
mitgelieferten Sonde. Die Blende ist durchlässig für Sauerstoffmoleküle, aber nicht für die
beträchtlich größeren Moleküle, die in dem Elektrolyt enthalten sind. Aufgrund dieser Eigenschaft
kann der Sauerstoff durch die Elektolytlösung, die in der Sonde enthalten ist, diffundieren und
dessen Konzentration wird durch den Messungsschaltkreis des Messgeräts festgelegt.

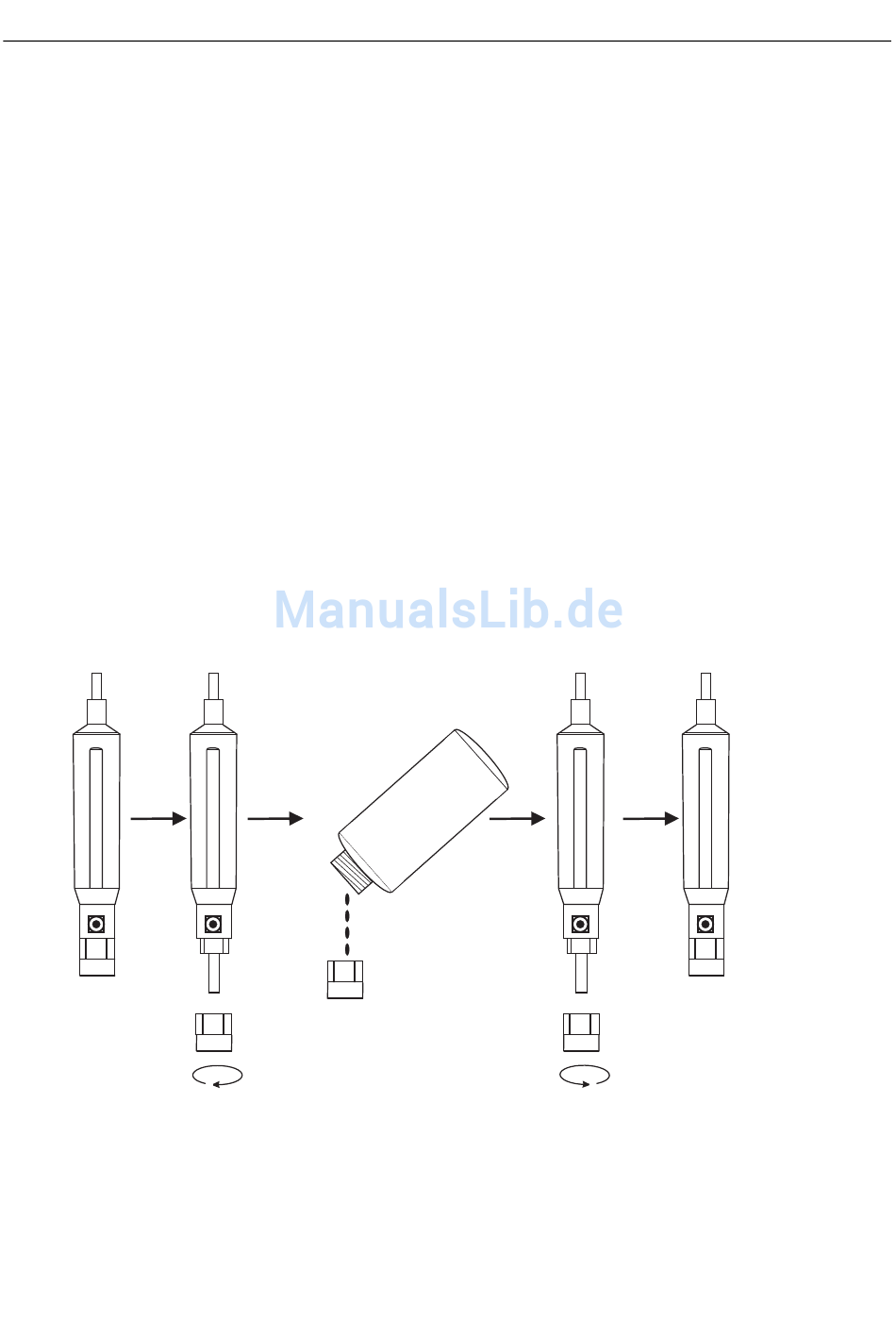

Nachfüllen der Elektrolyten der Sonde
Siehe veranschaulichte Anleitung unten.
1. Schrauben Sie den Sondenkopf auf
2. Gießen Sie das alte Elektrolyt aus dem Behälter des Sondenkopf aus
3. Füllen Sie den Sondenkopf mit dem neuen Elektrolyt auf
4. Setzen Sie den Sondenkopf zurück auf den Sondenkörper auf
5. Der Sondenkopf sollte in der Schutzhülle aufbewahrt werden, wenn er nicht in Gebrauch ist
6
SDL150-EU-GE-V2.1 11/11
