5

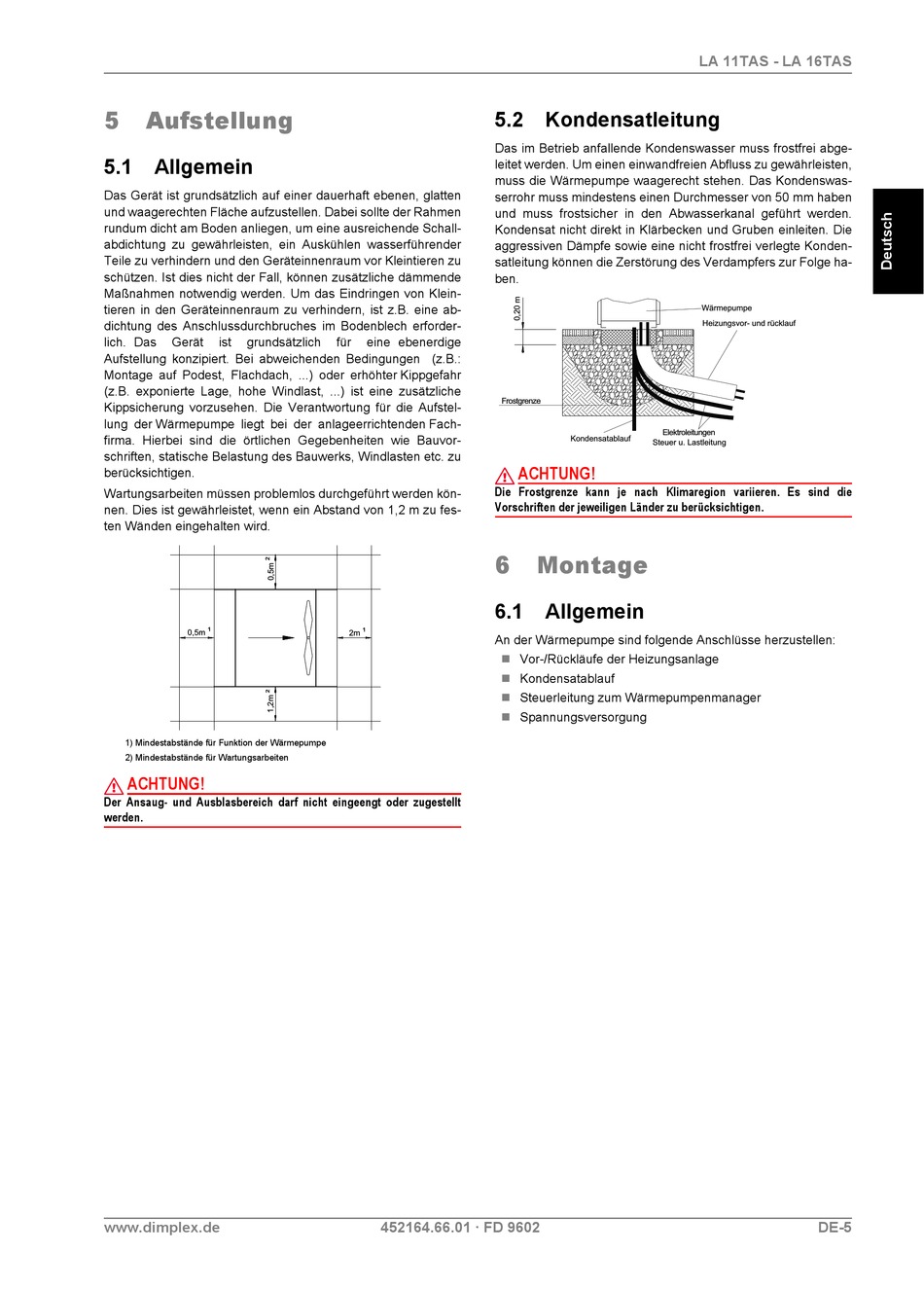

Aufstellung

5.1 Allgemein

Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten
und waagerechten Fläche aufzustellen. Dabei sollte der Rahmen
rundum dicht am Boden anliegen, um eine ausreichende Schall-
abdichtung zu gewährleisten, ein Auskühlen wasserführender
Teile zu verhindern und den Geräteinnenraum vor Kleintieren zu
schützen. Ist dies nicht der Fall, können zusätzliche dämmende
Maßnahmen notwendig werden. Um das Eindringen von Klein-
tieren in den Geräteinnenraum zu verhindern, ist z.B. eine ab-
dichtung des Anschlussdurchbruches im Bodenblech erforder-
lich. Das Gerät ist grundsätzlich
Aufstellung konzipiert. Bei abweichenden Bedingungen (z.B.:
Montage auf Podest, Flachdach, ...) oder erhöhter Kippgefahr
(z.B. exponierte Lage, hohe Windlast, ...) ist eine zusätzliche
Kippsicherung vorzusehen. Die Verantwortung für die Aufstel-
lung der Wärmepumpe liegt bei der anlageerrichtenden Fach-
firma. Hierbei sind die örtlichen Gegebenheiten wie Bauvor-
schriften, statische Belastung des Bauwerks, Windlasten etc. zu
berücksichtigen.
Wartungsarbeiten müssen problemlos durchgeführt werden kön-
nen. Dies ist gewährleistet, wenn ein Abstand von 1,2 m zu fes-
ten Wänden eingehalten wird.
1) Mindestabstände für Funktion der Wärmepumpe
2) Mindestabstände für Wartungsarbeiten
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt
werden.
www.dimplex.de

5.2 Kondensatleitung

Das im Betrieb anfallende Kondenswasser muss frostfrei abge-
leitet werden. Um einen einwandfreien Abfluss zu gewährleisten,
muss die Wärmepumpe waagerecht stehen. Das Kondenswas-
serrohr muss mindestens einen Durchmesser von 50 mm haben
und muss frostsicher in den Abwasserkanal geführt werden.
Kondensat nicht direkt in Klärbecken und Gruben einleiten. Die
aggressiven Dämpfe sowie eine nicht frostfrei verlegte Konden-
satleitung können die Zerstörung des Verdampfers zur Folge ha-
ben.
für eine ebenerdige
Die Frostgrenze kann je nach Klimaregion variieren. Es sind die
Vorschriften der jeweiligen Länder zu berücksichtigen.
6
6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:




452164.66.01 · FD 9602
ACHTUNG!

Montage

Vor-/Rückläufe der Heizungsanlage
Kondensatablauf
Steuerleitung zum Wärmepumpenmanager
Spannungsversorgung
LA 11TAS - LA 16TAS
DE-5
