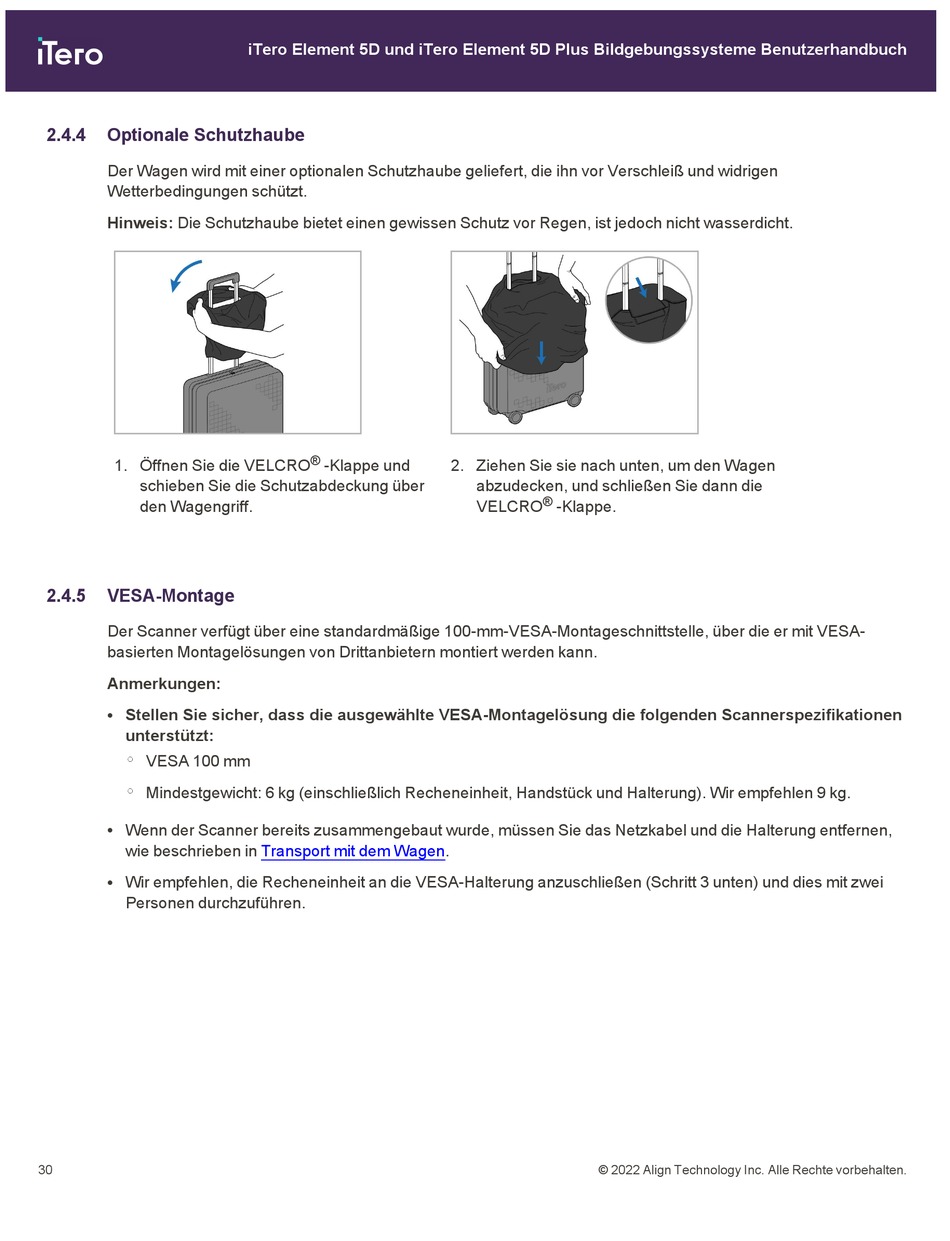

Optionale Schutzhaube; Vesa-Montage - Itero Element 5D Benutzerhandbuch

2.4.4

Optionale Schutzhaube

Der Wagen wird mit einer optionalen Schutzhaube geliefert, die ihn vor Verschleiß und widrigen
Wetterbedingungen schützt.
Hinweis: Die Schutzhaube bietet einen gewissen Schutz vor Regen, ist jedoch nicht wasserdicht.
1. Öffnen Sie die VELCRO
schieben Sie die Schutzabdeckung über
den Wagengriff.
2.4.5

VESA-Montage

Der Scanner verfügt über eine standardmäßige 100-mm-VESA-Montageschnittstelle, über die er mit VESA-
basierten Montagelösungen von Drittanbietern montiert werden kann.
Anmerkungen:
Stellen Sie sicher, dass die ausgewählte VESA-Montagelösung die folgenden Scannerspezifikationen
l
unterstützt:
o VESA 100 mm
Mindestgewicht: 6 kg (einschließlich Recheneinheit, Handstück und Halterung). Wir empfehlen 9 kg.
o
Wenn der Scanner bereits zusammengebaut wurde, müssen Sie das Netzkabel und die Halterung entfernen,
l
wie beschrieben in
Wir empfehlen, die Recheneinheit an die VESA-Halterung anzuschließen (Schritt 3 unten) und dies mit zwei
l
Personen durchzuführen.
30
iTero Element 5D und iTero Element 5D Plus Bildgebungssysteme Benutzerhandbuch
®
-Klappe und
Transport mit dem Wagen.
2. Ziehen Sie sie nach unten, um den Wagen
abzudecken, und schließen Sie dann die
®
VELCRO -Klappe.
© 2022 Align Technology Inc. Alle Rechte vorbehalten.
