IntuiKey Tastaturen der Serie KBD
3.2

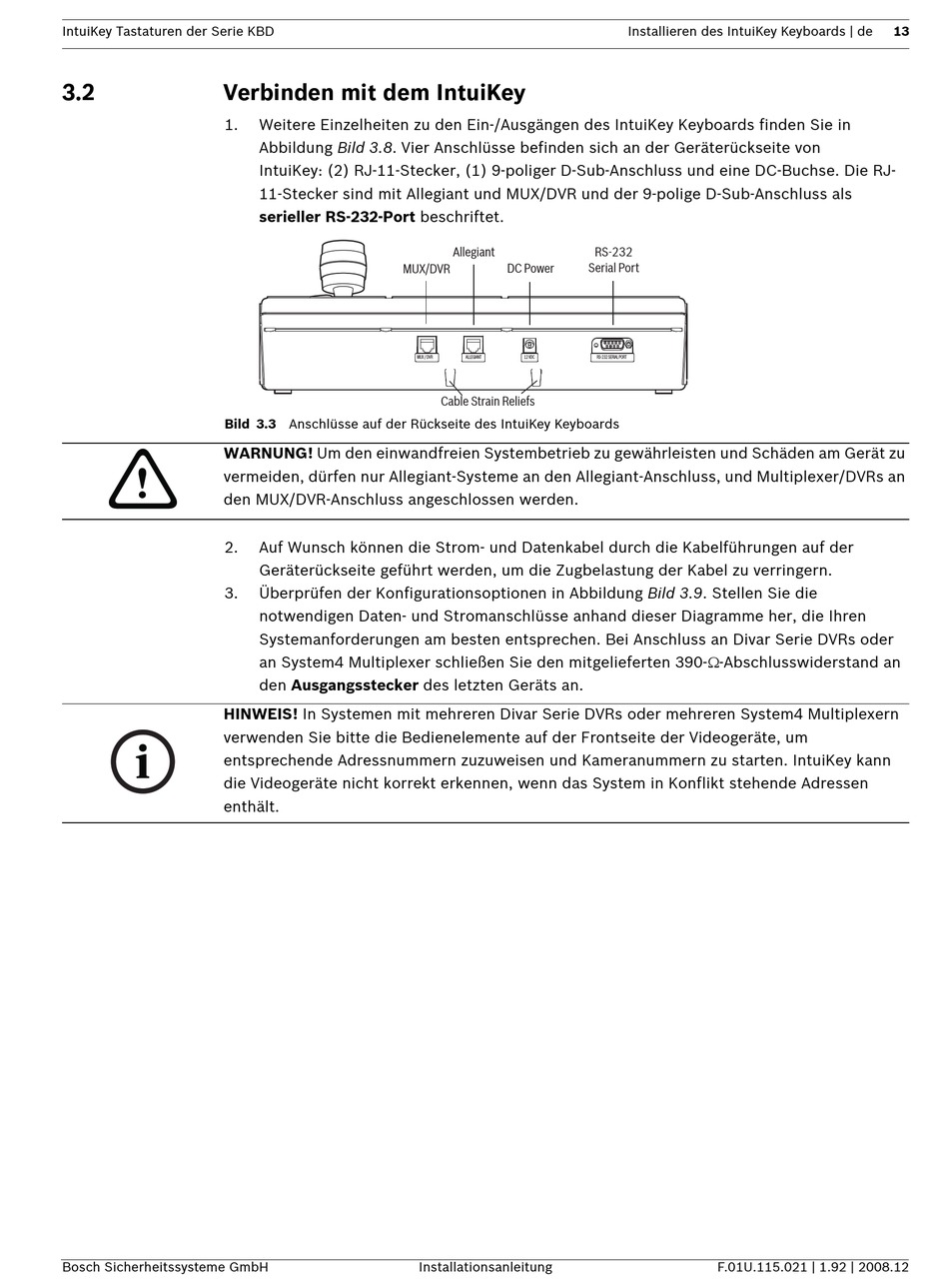

Verbinden mit dem IntuiKey
1.
Bild 3.3 Anschlüsse auf der Rückseite des IntuiKey Keyboards
WARNUNG! Um den einwandfreien Systembetrieb zu gewährleisten und Schäden am Gerät zu
!
vermeiden, dürfen nur Allegiant-Systeme an den Allegiant-Anschluss, und Multiplexer/DVRs an
den MUX/DVR-Anschluss angeschlossen werden.
2.
3.
HINWEIS! In Systemen mit mehreren Divar Serie DVRs oder mehreren System4 Multiplexern
verwenden Sie bitte die Bedienelemente auf der Frontseite der Videogeräte, um
i
entsprechende Adressnummern zuzuweisen und Kameranummern zu starten. IntuiKey kann
die Videogeräte nicht korrekt erkennen, wenn das System in Konflikt stehende Adressen
enthält.
Bosch Sicherheitssysteme GmbH
Weitere Einzelheiten zu den Ein-/Ausgängen des IntuiKey Keyboards finden Sie in
Abbildung Bild 3.8. Vier Anschlüsse befinden sich an der Geräterückseite von
IntuiKey: (2) RJ-11-Stecker, (1) 9-poliger D-Sub-Anschluss und eine DC-Buchse. Die RJ-
11-Stecker sind mit Allegiant und MUX/DVR und der 9-polige D-Sub-Anschluss als
serieller RS-232-Port beschriftet.
MUX/DVR
MUX / DVR
Auf Wunsch können die Strom- und Datenkabel durch die Kabelführungen auf der
Geräterückseite geführt werden, um die Zugbelastung der Kabel zu verringern.
Überprüfen der Konfigurationsoptionen in Abbildung Bild 3.9. Stellen Sie die
notwendigen Daten- und Stromanschlüsse anhand dieser Diagramme her, die Ihren
Systemanforderungen am besten entsprechen. Bei Anschluss an Divar Serie DVRs oder
an System4 Multiplexer schließen Sie den mitgelieferten 390--Abschlusswiderstand an
den Ausgangsstecker des letzten Geräts an.
Installationsanleitung
Allegiant
RS-232
DC Power
Serial Port
ALLEGIANT
12 VDC
RS-232 SERIAL PORT
Cable Strain Reliefs
Installieren des IntuiKey Keyboards | de
F.01U.115.021 | 1.92 | 2008.12
13
