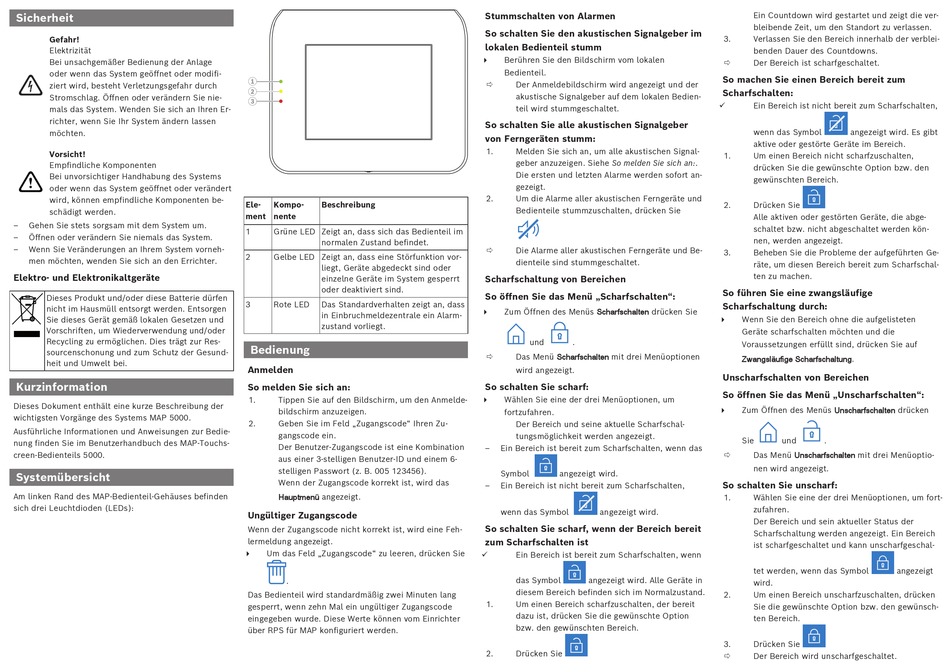

Bosch MAP touch keypad 5000 Betriebsanleitung

Sicherheit
Gefahr!
Elektrizität
Bei unsachgemäßer Bedienung der Anlage
oder wenn das System geöffnet oder modifi-
ziert wird, besteht Verletzungsgefahr durch
Stromschlag. Öffnen oder verändern Sie nie-
mals das System. Wenden Sie sich an Ihren Er-
richter, wenn Sie Ihr System ändern lassen
möchten.
Vorsicht!
Empfindliche Komponenten
Bei unvorsichtiger Handhabung des Systems
!
oder wenn das System geöffnet oder verändert
wird, können empfindliche Komponenten be-
schädigt werden.
– Gehen Sie stets sorgsam mit dem System um.
– Öffnen oder verändern Sie niemals das System.
– Wenn Sie Veränderungen an Ihrem System vorneh-
men möchten, wenden Sie sich an den Errichter.
Elektro‑ und Elektronikaltgeräte
Dieses Produkt und/oder diese Batterie dürfen
nicht im Hausmüll entsorgt werden. Entsorgen
Sie dieses Gerät gemäß lokalen Gesetzen und
Vorschriften, um Wiederverwendung und/oder
Recycling zu ermöglichen. Dies trägt zur Res-
sourcenschonung und zum Schutz der Gesund-
heit und Umwelt bei.
Kurzinformation
Dieses Dokument enthält eine kurze Beschreibung der
wichtigsten Vorgänge des Systems MAP 5000.
Ausführliche Informationen und Anweisungen zur Bedie-
nung finden Sie im Benutzerhandbuch des MAP-Touchs-
creen-Bedienteils 5000.
Systemübersicht
Am linken Rand des MAP-Bedienteil-Gehäuses befinden
sich drei Leuchtdioden (LEDs):
Ele- Kompo- Beschreibung
ment nente
1 Grüne LED Zeigt an, dass sich das Bedienteil im
normalen Zustand befindet.
2 Gelbe LED Zeigt an, dass eine Störfunktion vor-
liegt, Geräte abgedeckt sind oder
einzelne Geräte im System gesperrt
oder deaktiviert sind.
3 Rote LED Das Standardverhalten zeigt an, dass
in Einbruchmeldezentrale ein Alarm-
zustand vorliegt.
Bedienung
Anmelden
So melden Sie sich an:
1. Tippen Sie auf den Bildschirm, um den Anmelde-
bildschirm anzuzeigen.
2. Geben Sie im Feld „Zugangscode" Ihren Zu-
gangscode ein.
Der Benutzer-Zugangscode ist eine Kombination
aus einer 3-stelligen Benutzer-ID und einem 6-
stelligen Passwort (z. B. 005 123456).
Wenn der Zugangscode korrekt ist, wird das
Hauptmenü angezeigt.
Ungültiger Zugangscode
Wenn der Zugangscode nicht korrekt ist, wird eine Feh-
lermeldung angezeigt.
4 Um das Feld „Zugangscode" zu leeren, drücken Sie
.
Das Bedienteil wird standardmäßig zwei Minuten lang
gesperrt, wenn zehn Mal ein ungültiger Zugangscode
eingegeben wurde. Diese Werte können vom Einrichter
über RPS für MAP konfiguriert werden.
Stummschalten von Alarmen
So schalten Sie den akustischen Signalgeber im
lokalen Bedienteil stumm
4 Berühren Sie den Bildschirm vom lokalen
Bedienteil.
ð Der Anmeldebildschirm wird angezeigt und der
akustische Signalgeber auf dem lokalen Bedien-
teil wird stummgeschaltet.
So schalten Sie alle akustischen Signalgeber
von Ferngeräten stumm:
1. Melden Sie sich an, um alle akustischen Signal-
geber anzuzeigen. Siehe So melden Sie sich an:.
Die ersten und letzten Alarme werden sofort an-
gezeigt.
2. Um die Alarme aller akustischen Ferngeräte und
Bedienteile stummzuschalten, drücken Sie
ð Die Alarme aller akustischen Ferngeräte und Be-
dienteile sind stummgeschaltet.
Scharfschaltung von Bereichen
So öffnen Sie das Menü „Scharfschalten":
4 Zum Öffnen des Menüs Scharfschalten drücken Sie
und .
ð Das Menü Scharfschalten mit drei Menüoptionen
wird angezeigt.
So schalten Sie scharf:
4 Wählen Sie eine der drei Menüoptionen, um
fortzufahren.
Der Bereich und seine aktuelle Scharfschal-
tungsmöglichkeit werden angezeigt.
– Ein Bereich ist bereit zum Scharfschalten, wenn das
Symbol angezeigt wird.
– Ein Bereich ist nicht bereit zum Scharfschalten,
wenn das Symbol angezeigt wird.
So schalten Sie scharf, wenn der Bereich bereit
zum Scharfschalten ist
ü Ein Bereich ist bereit zum Scharfschalten, wenn
das Symbol angezeigt wird. Alle Geräte in
diesem Bereich befinden sich im Normalzustand.
1. Um einen Bereich scharfzuschalten, der bereit
dazu ist, drücken Sie die gewünschte Option
bzw. den gewünschten Bereich.
2. Drücken Sie
Ein Countdown wird gestartet und zeigt die ver-
bleibende Zeit, um den Standort zu verlassen.
3. Verlassen Sie den Bereich innerhalb der verblei-
benden Dauer des Countdowns.
ð Der Bereich ist scharfgeschaltet.
So machen Sie einen Bereich bereit zum
Scharfschalten:
ü Ein Bereich ist nicht bereit zum Scharfschalten,
wenn das Symbol angezeigt wird. Es gibt
aktive oder gestörte Geräte im Bereich.
1. Um einen Bereich nicht scharfzuschalten,
drücken Sie die gewünschte Option bzw. den
gewünschten Bereich.
2. Drücken Sie
Alle aktiven oder gestörten Geräte, die abge-
schaltet bzw. nicht abgeschaltet werden kön-
nen, werden angezeigt.
3. Beheben Sie die Probleme der aufgeführten Ge-
räte, um diesen Bereich bereit zum Scharfschal-
ten zu machen.
So führen Sie eine zwangsläufige
Scharfschaltung durch:
4 Wenn Sie den Bereich ohne die aufgelisteten
Geräte scharfschalten möchten und die
Voraussetzungen erfüllt sind, drücken Sie auf
Zwangsläufige Scharfschaltung.
Unscharfschalten von Bereichen
So öffnen Sie das Menü „Unscharfschalten":
4 Zum Öffnen des Menüs Unscharfschalten drücken
Sie und .
ð Das Menü Unscharfschalten mit drei Menüoptio-
nen wird angezeigt.
So schalten Sie unscharf:
1. Wählen Sie eine der drei Menüoptionen, um fort-
zufahren.
Der Bereich und sein aktueller Status der
Scharfschaltung werden angezeigt. Ein Bereich
ist scharfgeschaltet und kann unscharfgeschal-
tet werden, wenn das Symbol angezeigt
wird.
2. Um einen Bereich unscharfzuschalten, drücken
Sie die gewünschte Option bzw. den gewünsch-
ten Bereich.
3. Drücken Sie
ð Der Bereich wird unscharfgeschaltet.
