Inhaltszusammenfassung für Bosch MATRIX Keypad 6000

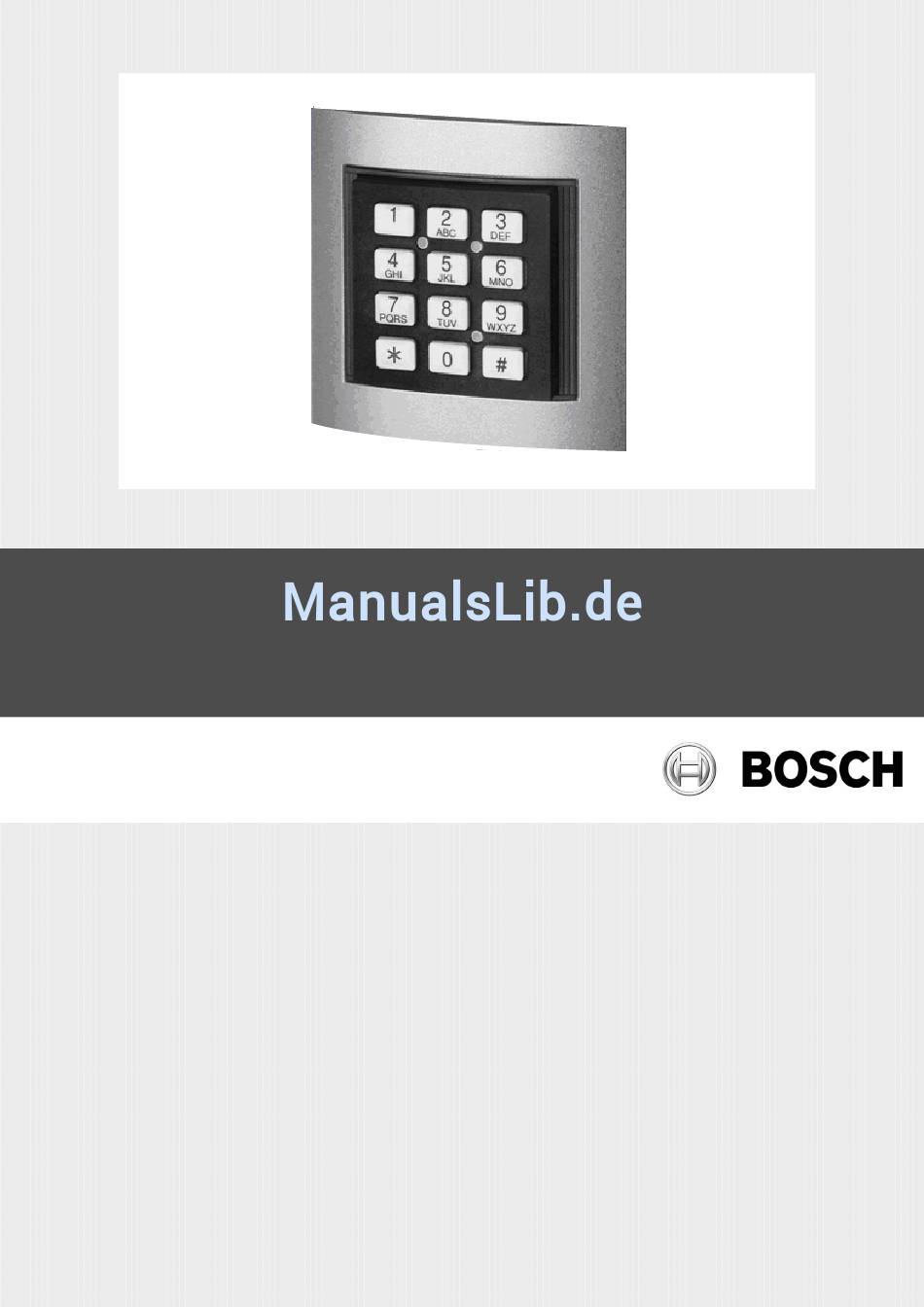

- Seite 1 MATRIX Keypad 6000 de Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Allgemeines Vorwort Bestimmungsgemäße Verwendung Sicherheits- und Warnhinweise Weitere Informationsquellen Entsorgung Funktionsprinzip des MATRIX Keypad 6000 Schnittstellen und Protokollvarianten Lieferumfang Mechanischer Aufbau des MATRIX Keypad 6000 Montage Vorbereitung 2.1.1 Einbauvorschrift für die Schalterdosen 2.1.2 Verkabelung Endmontage Anschluss des MATRIX Keypad 6000 2.3.1... -
Seite 3: Allgemeines
Bosch Sicherheitssysteme übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthaltenen Informationen frei von fremden Schutzrechten sind. Bosch Sicherheitssysteme erteilt mit diesem Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte. Ohne Genehmigung von Bosch Sicherheitssysteme ist es nicht gestattet, dieses Handbuch oder Teile daraus, außer für den eigenen Gebrauch, nachzudrucken, zu vervielfältigen oder... -
Seite 4: Vorwort
MATRIX Keypad 6000 Vorwort Dieses Installationshandbuch soll Ihnen den Anschluss und die Inbetriebnahme des MATRIX Keypad 6000 ermöglichen. Informationen oder Zeichnungen, die über den Inhalt dieses Handbuchs hinausgehen, erhalten Sie auf Anfrage. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich für die Verwendung in Zeiterfassungs- und Zutrittskontrollanlagen vorgesehen. -
Seite 5: Weitere Informationsquellen
Sie kostenlosen Entsorgung zu. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt. Funktionsprinzip Das MATRIX Keypad 6000 ist eine einfache PIN-Tastatur ohne Leseeinheit. Die Tasten der Tastatureinheit sind bei KP-D-6-XX-00-DC-0-0-3-24V 20V-28VDC,max.0,96W XX... -
Seite 6: Schnittstellen Und Protokollvarianten
KP-D-6-XX-XX-##-0-0-3-24V Protokoll unterstützt! 16V-36VDC,max.1,2W XX XXXXXXXX-XXXXX-XXX XX Lieferumfang 1 x Keypad 1 x Handbuch Mechanischer Aufbau des MATRIX Keypad 6000 Das Keypad besteht aus der Tastatur- Einheit und der Netzteil-Einheit. Netzteil-Einheit a) Netzteil-Einheit Die Netzteil-Einheit besitzt eine Mon- und eine... -
Seite 7: Montage
MATRIX Keypad 6000 Montage Vorbereitung Das Keypad muss im geschützten Bereich, also innerhalb des abge- schlossenen Raumes montiert werden. Die Anschlussleitungen sind vorab zu verlegen. Bedingt durch das berührungslose Leseverfahren der Ausweiskarte dürfen sich in einem quadratischen Bereich von 120 x 120 mm und einer Tiefe von 30 mm keine metallischen Gegenstände... -
Seite 8: Endmontage
Adresse eingestellt werden (siehe Kapitel 2.4). Im Keypad ist keine Sabotage-Erkennung eingebaut. Die Erkennung, ob die Tastatur-Einheit abgenommen ist, erfolgt durch die Überwachung des Online-Status in der Software. Anschluss des MATRIX Keypad 6000 2.3.1 Spannungsversorgung Die Stromversorgung des Lesers wird an Klemme 1 und Klemme 3 des ST101 angeschlossen. -
Seite 9: Einstellungen
MATRIX Keypad 6000 Einstellungen Einstellungen sowie Bedienung und Anzeigen sind von der jeweiligen Konfiguration im Zutrittskontrollsystem abhängig. Die hier beschriebenen Zustände entsprechen dem normalen Stand des Zutrittskontrollsytems bei Auslieferung. 2.4.1 DIP-Schalter auf der Netzteil-Platine Mit dem 2poligen DIP-Schalter (zugänglich von der Vorderseite der Netzteil-Einheit) lässt sich die... - Seite 10 MATRIX Keypad 6000 Schalter SW 101 Leservariante Keypad Kombi (Hitag1, Hitag2, EM4102, EM4450) unzulässig Hitag2 EM4450 Hitag1 610-F.01U.569.376 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme...
-
Seite 11: Dp1-Betrieb (Rs485)
MATRIX Keypad 6000 2.4.3 DP1-Betrieb (RS485) Funktionen im RS485-Betrieb Schalter 101 unbe- Busabschluss- Funktion Busadresse nutzt widerstand Default Einstellbar ― Adresse (dezimal) Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.376 | 1.0 | 2011.12... -
Seite 12: Inbetriebnahme
MATRIX Keypad 6000 Inbetriebnahme Tastatur Im DP1-Betrieb gibt es keine Beschrän- Ausweis-Erkennung kung auf 8 Stellen. *-Taste und #-Taste Status-LED können vom System frei zugewiesen werden. Tastenfunktionen der Tastatur-Einheit (nur DCW) Die Tasten dienen zur Eingabe einer PIN (max. 8 Stellen). Falscheingaben können mit der *-Taste gelöscht werden (kom-... -
Seite 13: Akustisches Signal
MATRIX Keypad 6000 Akustisches Signal Die Punkte b) und c) können im DP1-Betrieb geändert werden. Beim Betätigen einer Taste an der Tastatur-Einheit erfolgt ein kurzer Tasten-Klick. Der Summer ertönt für 1 Sekunde mit Dauersignal, wenn die Berechtigung erkannt wurde. Der Summer ertönt intermittierend für 1 Sekunde, wenn eine Zutrittsberechtigung nicht erteilt wurde. -
Seite 14: Technische Daten
MATRIX Keypad 6000 Technische Daten Versorgungsspannung 16 V ..36 VDC (SELV) Leistungsaufnahme max. 40 mA bei 24 V (max. 0,96 W) RS485-Bus (DP1) Schnittstellen DCW-Bus (nicht unterstützt) 1x LED (online) Anzeigeelemente 1 x LED (read, Status PIN-Eingabe) 1x Akustischer Signalgeber Betriebstemperatur -20°C bis +50°C (keine Betauung zulässig) - Seite 16 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2010...
