- Seite 1 ARD-DELTA-1010MD-VDS DELTA crypt 1010 MI VdS RFID-Leser mit Tastatur für MIFARE DESFire Kodierungen de Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung Sicherheits- und Warnhinweise Weitere Informationsquellen Entsorgung Funktionsmerkmale der Leser-Typen DELTA-1010 Lesedistanz Transpondermedien Bestellinformation Anschlussbelegungen Anschluss Spannungsversorgung DIP-Schalter Konfiguration Montage Allgemeines Montagevorbereitung Montage des Rückmoduls Befestigen des Frontmoduls Pflegehinweise Technische Daten 610-F.01U.166.460 | 1.0 | 2015.07 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 3: Allgemeines
Angaben haftbar gemacht werden. Die in diesem Handbuch gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingungen aus. Bosch Sicherheitssysteme übernimmt keine Gewähr für die einwandfreie Funktion der Leser in systemfremden Umgebungen. Da sich Fehler trotz aller Bemühungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar. -
Seite 4: Bestimmungsgemäße Verwendung

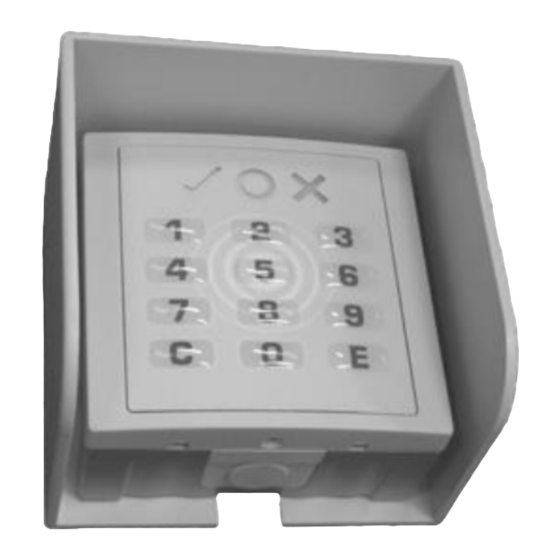

VdS-Leser ARD-DELTA-1010MD/DELTA crypt 1010 MI Bestimmungsgemäße Verwendung Der ARD-DELTA-1010MD-VDS sowie der DELTA crypt 1010 MI VdS ist ein reiner RFID- Leser mit Tastatur (Eingabeeinheit), der über eine serielle RS485-Schnittstelle als Slave an ein übergeordnetes System (z. B. Alarmanlage, Türcontroller usw.) angeschlossen wird. -
Seite 5: Weitere Informationsquellen
Bei der Aufputz-Version wird das Aufputz-Gehäuse direkt auf die Wand geschraubt mit Kabeleinführungsmöglichkeit von hinten. Die Leser sind für Außen- und Inneneinsatz geeignet. Anschlussart: Schraubklemmen (Liftsystem) Unterputz-Version Aufputz-Version VdS-Zulassungsnummer: G 110050, VdS-Umweltklasse III Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.166.460 | 1.0 | 2015.07... - Seite 6 VdS-Leser ARD-DELTA-1010MD/DELTA crypt 1010 MI Unterputz-Version Maße des Unterputz-Sichtschutzes Modularer Aufbau und Anordnung der Unterputz-Lesermodule 610-F.01U.166.460 | 1.0 | 2015.07 Installationshandbuch Bosch Sicherheitssysteme...
- Seite 7 VdS-Leser ARD-DELTA-1010MD/DELTA crypt 1010 MI Aufputz-Version Maße des Aufputz-Sichtschutzes Modularer Aufbau und Anordnung der Aufputz-Lesemodule Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.166.460 | 1.0 | 2015.07...
-
Seite 8: Lesedistanz
Allgemein ISO 14443A-Transponder (UID/CSN) Hinweis: Die Unterstützung der aufgeführten Transpondermedien ist generell abhängig von der Leserfirmware. Die Auflistung der Transpondermedien ist ohne Gewähr auf Vollständigkeit. Weiterführende Informationen hierzu erhalten Sie auf Anfrage. 610-F.01U.166.460 | 1.0 | 2015.07 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 9: Bestellinformation
VdS-Leser ARD-DELTA-1010MD/DELTA crypt 1010 MI Bestellinformation Bezeichnung Materialnummer ARD-DELTA-1010MD-VDS-AP F.01U.166.460 ARD-DELTA-1010MD-VDS-UP F.01U.580.609 DELTA crypt 1010 MI VdS AP F.01U.589.175 DELTA crypt 1010 MI VdS UP F.01U.589.174 Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.166.460 | 1.0 | 2015.07... -
Seite 10: Anschlussbelegungen
- Abisolierlänge: 6 mm PIN-Nr. Bezeichnung Funktion intern belegt intern belegt Daten B RS485-Schnittstelle Daten A intern belegt Spannungsversorgung +Ub (8 bis 30 VDC) Anschlussklemme ST3 PIN-Nr. Bezeichnung Funktion 1 - 5 intern belegt 610-F.01U.166.460 | 1.0 | 2015.07 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 11: Dip-Schalter
S1 – S8 zur Einstellung der Geräteadresse und der Modi DIP-Schalter-Nr. Bezeichnung Funktion Adresse 2º Adresse 2¹ RS485-Schnittstelle Adresse 2² Adresse 2³ intern belegt intern belegt offen RS485-Busanschluss 120 Ohm Spannung für Frontmodul Konfiguration RS485-Bus (2-Draht) Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.166.460 | 1.0 | 2015.07... -
Seite 12: Montage
1. Verlegen Sie die Anschlusskabel entsprechend den örtlichen Gegebenheiten und bereiten Sie sie zum Anschließen vor. 2. Damit der Leser montiert werden kann, muss zunächst das Frontmodul vom Rückmodul getrennt werden. Gehen Sie zum Trennen der Module wie folgt vor: 610-F.01U.166.460 | 1.0 | 2015.07 Installationshandbuch Bosch Sicherheitssysteme... - Seite 13 6. Schieben Sie das Frontmodul leicht nach oben, bis es sich aus den oberen Sicherungslaschen gelöst hat. 7. Klappen Sie das Frontmodul nach vorne auf. 8. Lösen Sie die Steckverbindung am Pfostenverbinder im Rückmodul. Achtung: Ziehen Sie frontmodulseitig nicht am roten Steckverbinder! Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.166.460 | 1.0 | 2015.07...
-
Seite 14: Montage Des Rückmoduls
Geräteschrauben-abstand von 60 mm. Aufputz-Version Montieren Sie das Aufputz-Gehäuse zusammen mit dem Sichtschutz an der Wand. Befestigen Sie das Rückmodul nach der Verdrahtung mittels der mitgelieferten Schrauben auf dem Aufputz-Gehäuse. 610-F.01U.166.460 | 1.0 | 2015.07 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 15: Befestigen Des Frontmoduls
3. Fixieren Sie das Frontmodul auf dem Rückmodul und hängen Sie es oben in die beiden Sicherungslaschen ein. 4. Drücken Sie das Frontmodul unten in Richtung Rückmodul, bis die Verriegelungen links und rechts komplett einrasten. Das Frontmodul rastet mit einem deutlich hör- und fühlbaren Klickmechanismus ein. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.166.460 | 1.0 | 2015.07... - Seite 16 VdS-Leser ARD-DELTA-1010MD/DELTA crypt 1010 MI 5. Drehen Sie nach dem erfolgreichen Einrasten die Sicherungsschraube wieder ein. 610-F.01U.166.460 | 1.0 | 2015.07 Installationshandbuch Bosch Sicherheitssysteme...
-
Seite 17: Pflegehinweise
3. Verwenden Sie keine Reinigungsmittel mit mechanischer Einwirkung wie z. B. Scheuermilch, Scheuerschwamm …. etc. 4. Reinigen Sie den Leser ausschließlich mit einem weichen, feuchten Tuch und verwenden Sie nur klares Wasser. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.166.460 | 1.0 | 2015.07... -
Seite 18: Technische Daten
Signalelemente - 9 LEDs pro Bereich - 1 Piezo-Buzzer Firmware/ - phg_crypt (DELTA crypt 1010 MI VdS) Busprotokoll - L-Bus (ARD-DELTA-1010MD-VDS) RS485 (A, B) - nicht galvanisch getrennt Schnittstellen - Adresseinstellung über DIP-Schalter - zuschaltbarer Bus-Abschlusswiderstand über DIP-Schalter Ausweiskarten im EC-Format: bis 3 cm Lesedistanz Schlüsselanhänger: bis 2 cm... - Seite 20 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2010...
