de | Installieren des IntuiKey Keyboards

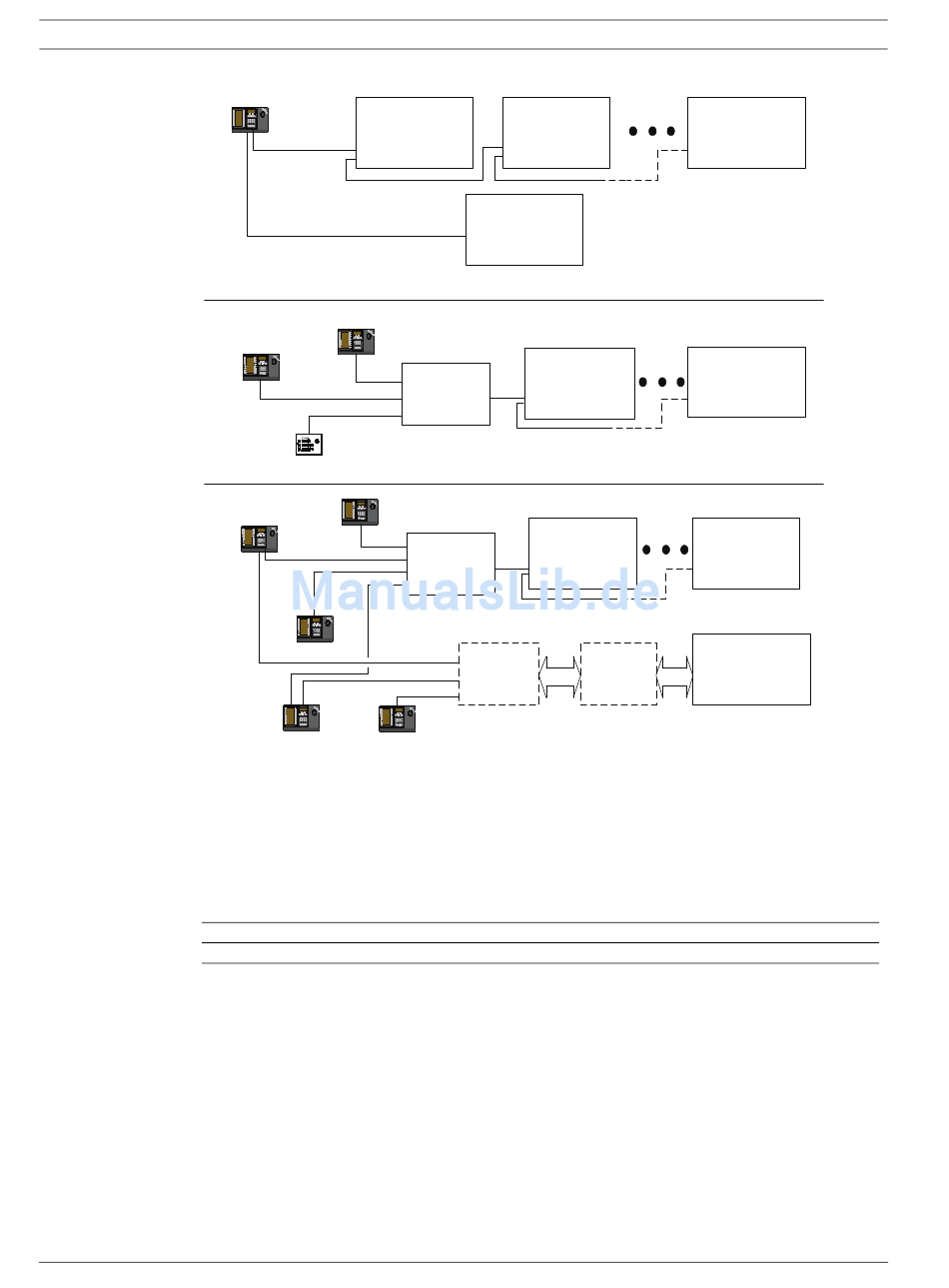

Bild 3.2 Unterstützte Konfigurationen für Divar DVRs (Serie 1 & 2), System4 Multiplexer und Kreuzschienen
Netzstromanschlüsse müssen ebenfalls berücksichtigt werden. Je nach Entfernung zwischen
Keyboard und gesteuerten Geräten ist eine externe Spannungsversorgung (gemäß Klasse 2
oder gleichwertig) in Übereinstimmung mit den folgenden Spezifikationen erforderlich:
Entfernung zwischen Keyboard und
gesteuertem Gerät
Weniger als 3,5 m
Zwischen 3,5 m und 30 m
Mehr als 30 m
1. Die Entfernungen können sehr von der Anzahl der angeschlossenen Keyboards abhängen.
3.1
Montieren von IntuiKey
Die IntuiKey LCD-Displays sind alle auch bei direkter Sonneneinstrahlung gut lesbar.
Platzieren Sie das Keyboard auf einer geraden, waagerechten Fläche. Für einen optimalen
LCD-Sichtwinkel sollte die Neigung zwischen 0 und 20 Grad gegen die Senkrechte betragen.
Displaykontraststufen sind softwaregesteuert und müssen über das Menü Keyboardsteuerung
angepasst werden. Ein optionaler Rackmontagesatz kann auch verwendet werden.
F.01U.115.021 | 1.92 | 2008.12
