18 de | Installieren des IntuiKey Keyboards
Anschlussart
Keyboardschnittstelle
Direkt an Konsolenport
(außer LTC 8900)
Direkt an Druckerport
(außer LTC 8900)
Modem mit Konsolenport
verbunden
(außer LTC 8900)
Modem verbunden mit
Druckerport (außer LTC
8900)
Direkt an Controllerport
(LTC 8900)
Direkt an Konsolenport
(LTC 8900)
Modem mit Controllerport
verbunden (LTC 8900)
Modem mit Konsolenport
verbunden (LTC 8900)
Nachdem Sie das Script eingegeben haben, laden Sie es in die Allegiant-CPU herunter. Setzen
Sie das System zurück, indem Sie die CPU aus- und wieder anschalten, oder indem Sie
Keyboard Nutzerfunktion 15 eingeben. Der angegebene Port startet den Betrieb im
Keyboardmodus. Der Port bleibt im Keyboardmodus, es sei denn, er wird mit dem Programm
Windows HyperTerminal bei 9600 Baud durch mehrmalige Eingabe von Ctrl-C manuell
abgebrochen.
Das Keyboard kann nun physisch an das Allegiant-System angeschlossen werden (Details
siehe Bild 3.6.)
Ist die Kommunikation zwischen Keyboard und Allegiant-System hergestellt, werden auf den
LED-Displays Kamera- und Monitornummern angezeigt.
User-supplied female
9-pin D connector

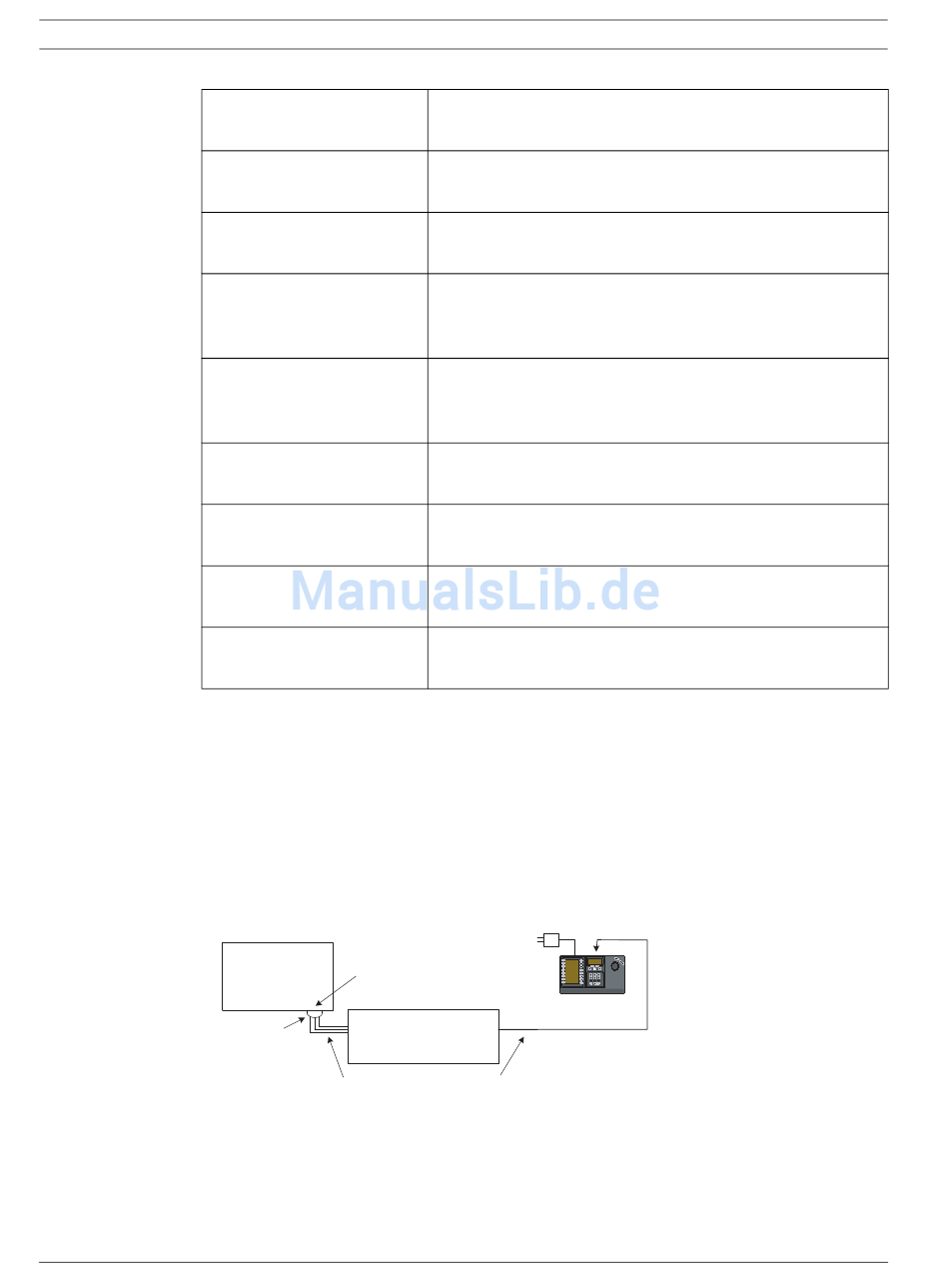

Bild 3.6 Direkter Anschluss an Allegiant-Konsolen-/Druckerport
Das Modem auf Allegiant-Seite muss auf einen automatischen Antwortmodus eingestellt sein,
und das Modem auf Keyboard-Seite muss auf einen ursprünglichen Modus eingestellt sein.
Das Modem muss außerdem entsprechend programmiert sein, dass es die Telefonnummer
des anderen Modems wählt oder die Verbindung auf andere Weise einleitet. Unter Umständen
F.01U.115.021 | 1.92 | 2008.12
CONSOLE port on Allegiant
system must be configured
Allegiant system main
RS-232 Keyboard mode
CPU bay
(refer to text for details)
User-supplied cable or other link
suitable for
full duplex RS-232 transmissions
at 9600 baud
Console pin 2 (Rx) to Tx of link or directly to pin 3 of IntuiKey's 9 pin connector
Console pin 3 (Tx) to Rx of link or directly to pin 2 of IntuiKey's 9 pin connector
Console pin 7 (Gnd) to Data Gnd of link or directly to pin 5 of IntuiKey's 9 pin connector
Installationsanleitung
Kommandoskript
Begin @boot SET-PORT-RS232 0 4 8 0 1 0_SET_KBD_MODE 01 break
Begin @boot SET-PORT-RS232 4 4 8 0 1 0 _SET_KBD_MODE 4 1 break
Begin @boot SET-PORT-RS232 0 4 8 0 1 1 _SET_KBD_MODE 0 1 break
Begin @boot SET-PORT-RS232 4 4 8 0 1 1 _SET_KBD_MODE 4 1 break
Begin @boot SET-PORT-RS232 0 4 8 0 1 0 _SET_KBD_MODE 0 1 break
Begin @boot SET-PORT-RS232 4 4 8 0 1 0 _SET_KBD_MODE 4 1 break
Begin @boot SET-PORT-RS232 0 4 8 0 1 1 _SET_KBD_MODE 0 1 break
Begin @boot SET-PORT-RS232 4 4 8 0 1 1 _SET_KBD_MODE 4 1 break
for
Prod
Clr
1
4
7
0
IntuiKey Tastaturen der Serie KBD
