IntuiKey Tastaturen der Serie KBD
3.4.1
Anmeldefunktion bei Verwendung von RS-232-Keyboards
Die Anmeldefunktion für Allegiant-Keyboards wird durch die Verwendung von RS-232-
Keyboards nicht beeinflusst. Für zusätzliche Sicherheit des Systems kann diese Funktion bei
Bedarf aktiviert werden. Beachten Sie, dass die Verwendung der Anmeldefunktion des
Allegiant-Konsolenports nicht möglich ist. Die RS-232-Keyboards müssen unbeschränkten
Zugriff auf die Allegiant-RS-232-Ports haben.
3.5
IntuiKey Terminalmodus
Bei Betrieb des IntuiKey Keyboards im Terminalmodus wird das Verhalten vollständig von der
auf einem Rechner ausgeführten Drittanbietersoftware bestimmt. Die gesamte
Kommunikation zwischen dem Keyboard und dem PC des Drittanbieters erfolgt über eine RS-
232-Schnittstelle. Das folgende Diagramm verdeutlicht diese Konfiguration:

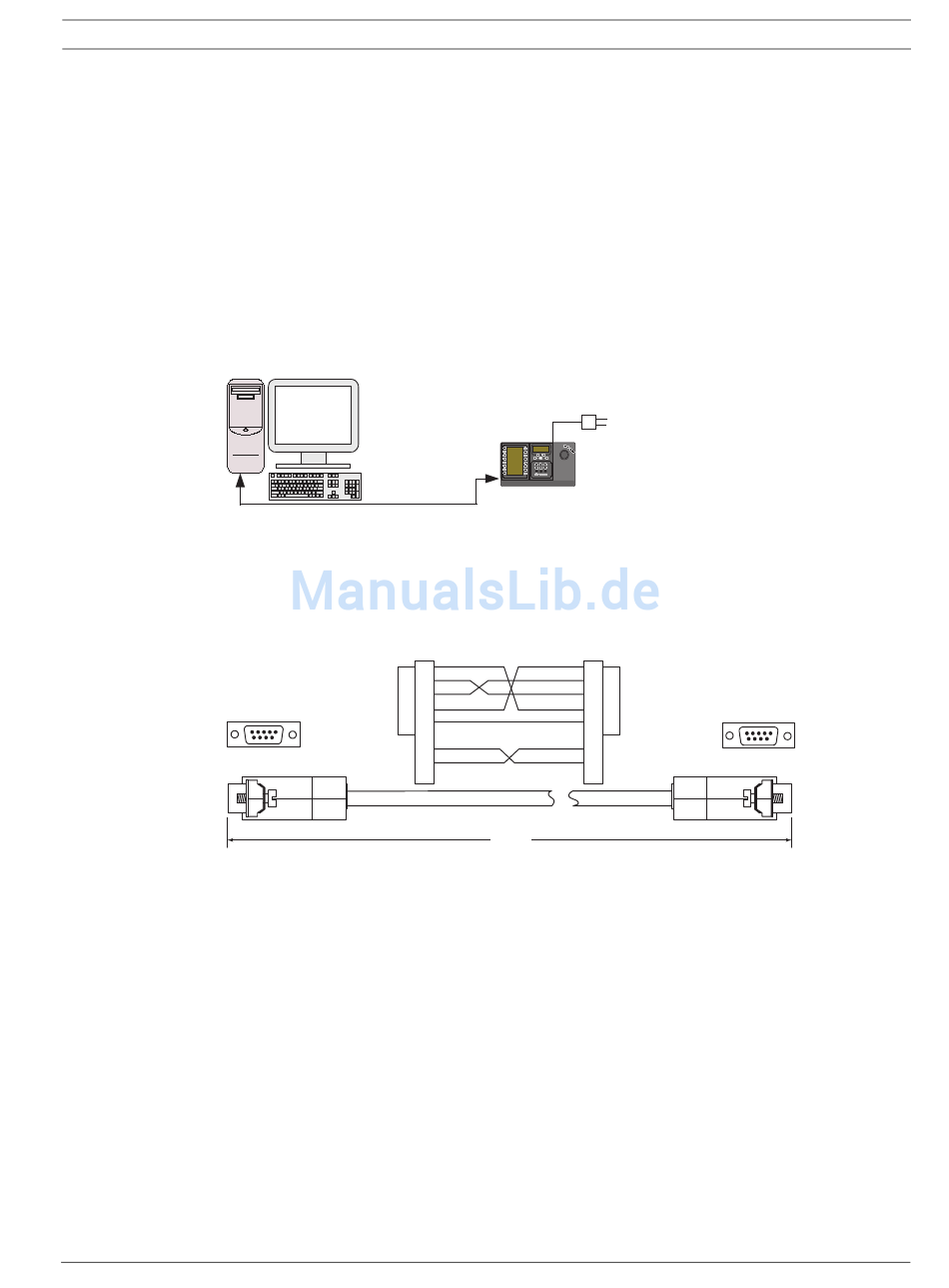

Bild 3.8 Terminalmodus
Für diesen Anschluss ist ein standardmäßiges RS-232-Null-Modemkabel erforderlich. Bei
Bedarf kann das Kabel S1385 von Bosch Security Systems verwendet werden. Schließen Sie
ein Ende des RS-232-Schnittstellenkabels an den 9-poligen seriellen RS-232-Port ganz rechts
auf der Rückseite des Keyboards an. Schließen Sie das andere Ende des RS-232-
Schnittstellenkabels an einen COM-Port des PCs an.
9-pin Female
Bild 3.9 S1385 Kabel - Stiftbelegung
3.6
Konfigurieren des IntuiKey Keyboards
Die Plug-and-Play-Funktion des IntuiKey Keyboards ermöglicht den Betrieb, sobald das
Keyboard mit den Systemkomponenten verbunden ist. Möchten Sie die
Standardeinstellungen überprüfen oder einige von ihnen ändern, beachten Sie bitte die
folgenden Informationen und Verfahren für den Steuermodus des Keyboards.
3.6.1
Aufrufen des Menüs Keyboardsteuerung
1.
2.
3.
Bosch Sicherheitssysteme GmbH
PC running 3rd
party software
designed to
communicate
with IntuiKey
RS-232
1
2
IntuiKey RS-232 Port
3
Connector
4
5
5 4 3 2 1
6
9
8
7 6
7
8
9
Drücken Sie PROD, um das Auswahlmenu des Geräts anzuzeigen.
Drücken Sie den Softkey mit der Beschriftung „Keyboard Strg.". Der Softkey des Menüs
„Keyboard Strg." ist im letzten Teil der Geräteliste aufgeführt.
Die Softkeyanzeige zeigt das Hauptmenü „Keyboard Strg." (siehe Abbildung Bild 3.10). Es
folgt eine Übersicht über die Menüoptionen des Menüs „Keyboard Strg.".
Installationsanleitung
Installieren des IntuiKey Keyboards | de
Power
Supply
BOSC
H
IntuiKey
Pro
Mo
d
n
Cl
Sh
r
ot
1
2
3
(Terminal mode)
4
5
6
7
8
9
0
1
2
PC Serial Port
3
Connector
4
5
6
7
8
9
72.0-inch
21
5 4 3 2 1
9
8
7 6
9-pin Female
F.01U.115.021 | 1.92 | 2008.12
