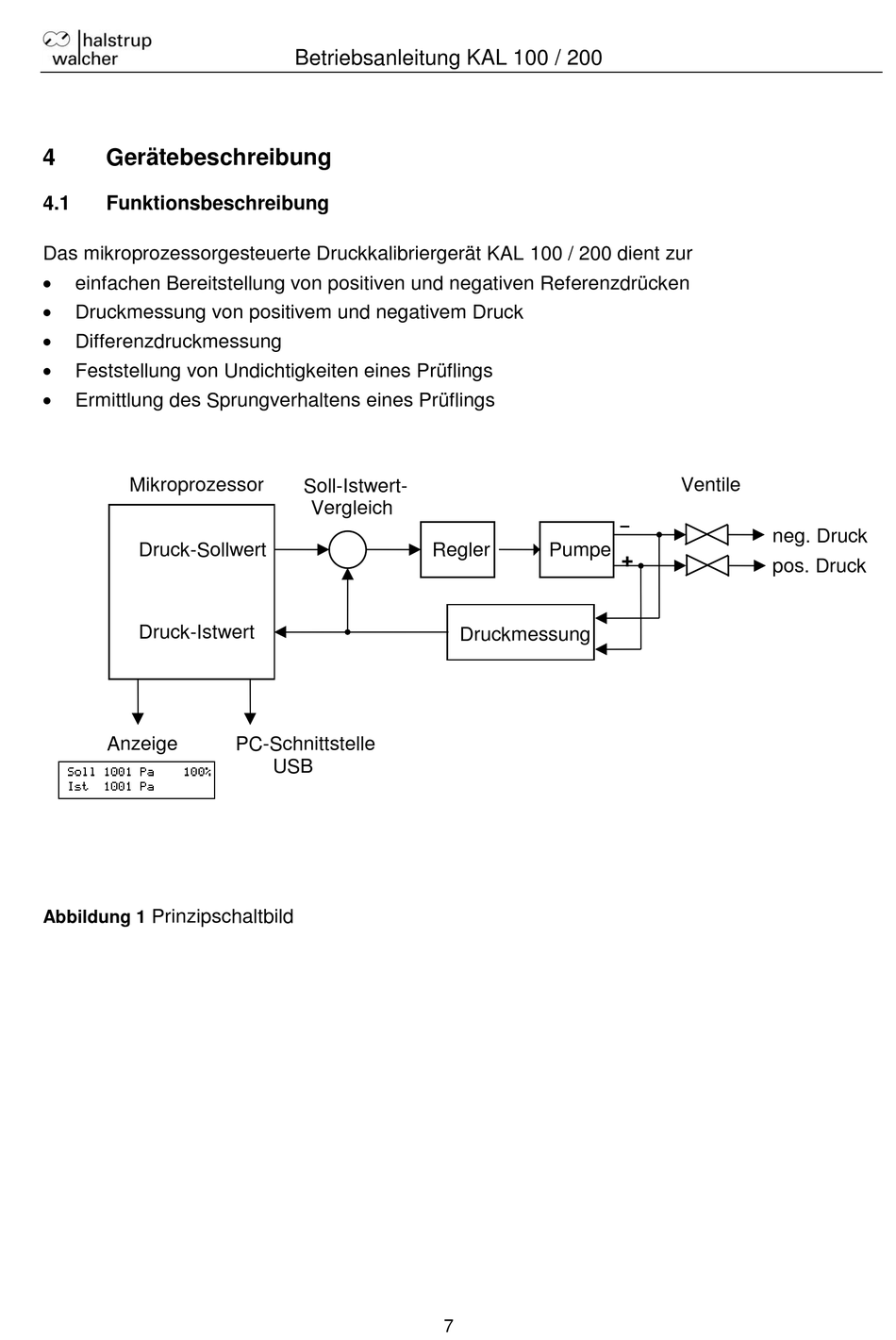

4 Gerätebeschreibung
4.1

Funktionsbeschreibung

Das mikroprozessorgesteuerte Druckkalibriergerät KAL 100 / 200 dient zur

einfachen Bereitstellung von positiven und negativen Referenzdrücken

Druckmessung von positivem und negativem Druck

Differenzdruckmessung

Feststellung von Undichtigkeiten eines Prüflings

Ermittlung des Sprungverhaltens eines Prüflings
Mikroprozessor
Druck-Sollwert
Druck-Istwert
Anzeige
Prinzipschaltbild
Abbildung 1
Betriebsanleitung KAL 100 / 200
Soll-Istwert-
Vergleich
PC-Schnittstelle
USB
Regler Pumpe
Druckmessung
7
Ventile
neg. Druck
+
pos. Druck
