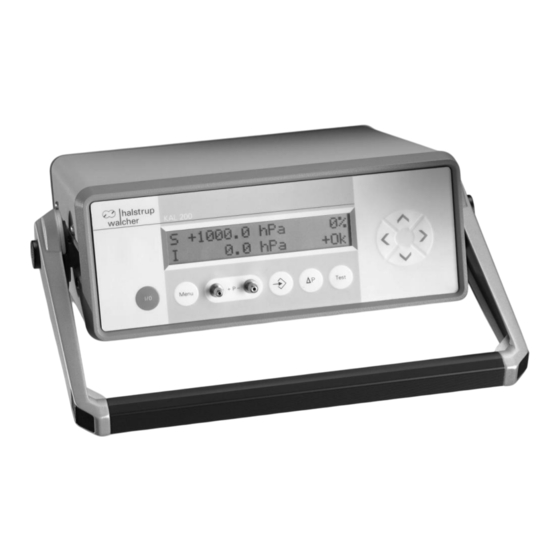

Halstrup-Walcher KAL 100 Betriebsanleitung
Mit akku
Vorschau ausblenden
Andere Handbücher für KAL 100:
- Betriebsanleitung (19 Seiten) ,
- Betriebsanleitung (33 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Halstrup-Walcher KAL 100
Inhaltszusammenfassung für Halstrup-Walcher KAL 100
- Seite 1 Betriebsanleitung Kalibriergerät KAL 100 / 200 mit Akku halstrup-walcher GmbH Stegener Straße 10 D-79199 Kirchzarten Telefon: +49 (0) 76 61/39 63–0 Telefax: +49 (0) 76 61/39 63–99 E-Mail: info@halstrup-walcher.de Internet: www.halstrup-walcher.de Dokument 7100.004334 11/2017...
-
Seite 2: Inhaltsverzeichnis
4.2.7 Druckeingang 4.2.8 Entlüftungs-Funktion Die Menü-Funktionen 4.3.1 Schrittweite 4.3.2 P-Eingang 4.3.3 Druckeinheit 4.3.4 Einheit 2 (KAL 100 nur optional) 4.3.5 Nullung 4.3.6 Sprache 4.3.7 Akku (bei KAL 100 nur optional) 4.3.8 Werkseinstellung Akkubetrieb (bei KAL 100 nur optional) Aufladung des Akkumulators... - Seite 3 Betriebsanleitung KAL 100 / 200 Schnittstellenkonfiguration PC-Software Behebung von Störungen Technische Daten...
-
Seite 4: Bedeutung Der Betriebsanleitung
Betriebsanleitung KAL 100 / 200 Bedeutung der Betriebsanleitung Bitte lesen Sie die vorliegende Betriebsanleitung sorgfältig vor der Inbetriebnahme des Gerätes, um Gefahren für Personen und Sachwerte auszuschließen, die durch eine nicht bestimmungs- gemäße Verwendung sowie durch Fehlbedienung entstehen können. Diese Betriebsanleitung erläutert die Funktion und die Handhabung des Kalibriergeräts KAL 100 und KAL 200. -
Seite 5: Sicherheitshinweise
Betriebsanleitung KAL 100 / 200 Sicherheitshinweise Bestimmungsgemäße Verwendung Das Kalibriergerät KAL 100 / 200 dient zur Prüfung und Kalibrierung von Drucksensoren. Die auf dem Typenschild und im Kapitel „Technische Daten“ genannten Betriebsanforderungen, insbesondere die zulässige Versorgungsspannung, müssen unter allen Umständen eingehalten werden. -
Seite 6: Symbolerklärung
Betriebsanleitung KAL 100 / 200 Symbolerklärung Die hier aufgeführten Symbole dienen im folgenden Text der Hervorhebung von Gefahren im Umgang mit dem KAL 100 bzw. KAL 200 sowie wichtiger Informationen für den Betrieb des Gerätes. WARNUNG! Sie werden auf eine Gefährdung hingewiesen, die zu Körperverletzungen bis hin zum Tod führen kann, wenn Sie die gegebenen Anweisungen missachten. -
Seite 7: Gerätebeschreibung
Betriebsanleitung KAL 100 / 200 Gerätebeschreibung Funktionsbeschreibung Das mikroprozessorgesteuerte Druckkalibriergerät KAL 100 / 200 dient zur einfachen Bereitstellung von positiven und negativen Referenzdrücken Druckmessung von positivem und negativem Druck Differenzdruckmessung Feststellung von Undichtigkeiten eines Prüflings ... -
Seite 8: Die Bedienelemente
Betriebsanleitung KAL 100 / 200 Die Bedienelemente Frontseite Abbildung 2 Sekundäre Ein-/Ausschaltung Menü-Funktion Positiver Druck Ein-/Ausgang Negativer Druck Ein-/Ausgang Sollwert-Funktion Druckmess-Funktion Test-Funktion Alphanumerische Anzeige Navigationstasten... -
Seite 9: Versorgungsanschluss, Hauptschalter, Feinsicherung
(Kaltgerätestecker mit Schutzleiter). Oberhalb dieses Steckers befindet sich die Feinsicherung (12) dieses Geräts. Wert: 315 mAT; Abmessungen: 5 x 20 mm. Oberhalb der Feinsicherung befindet sich der Hauptschalter (13) mit dem das KAL 100 / 200 zweipolig von der Versorgungsspannung getrennt werden kann. -
Seite 10: Taste 'I/O
Betriebsanleitung KAL 100 / 200 WARNUNG! Stromschlaggefahr! Ziehen Sie unbedingt vor dem Austauschen der Sicherung den Netzstecker aus der Steckdose! Ansonsten besteht Lebensgefahr! Taste ‚I/O’ 4.2.2 Sekundäre Abschaltung des Geräts, die Leistungsaufnahme liegt im Stand-by- Betrieb bei ca. 5 W. -
Seite 11: Taste 'Sollwert
Betriebsanleitung KAL 100 / 200 Taste ‚Sollwert’ 4.2.4 Mit der Sollwert-Funktion kann mit Hilfe der integrierten Schlauchpumpe ein Druck vorgegeben werden. Die Sollwertvorgabe erfolgt über die Navigations- tasten. Bei wiederholter Betätigung der Sollwerttaste wird die Entlüftungsfunktion aktiviert, bzw. deaktiviert. Mittels der horizontalen Navigationstasten können Sie die zu verändernde Stelle auswählen (blinkender Cursor) und über die vertikalen Navigationstasten den angewählten “Stellenwert”... -
Seite 12: Taste 'Test
4.2.6 Hier können sowohl positive als auch negative Drücke gemessen werden. Der Messbereich geht bis Nennbereich +20 %. Also bei einem KAL 100 / 200 mit 1.000 Pa Messbereich bis ±1.200 Pa. Bei Überschreitung wird die Druckmessdose geschützt. Mit den beiden Druckanschlüssen können Sie auch Differenzdrücke messen. -
Seite 13: Druckeingang
Betriebsanleitung KAL 100 / 200 4.2.7 Druckeingang Aus technischen Gründen ist die Empfindlichkeit des Druck- sensors abhängig von der beaufschlagten Druckkammer. Durch die Auswahl des Druckeingangs können diese Unter- schiede kompensiert werden. In der Anzeige wird die gewähl- te Einstellung mit den Zeichen ‚+P’, ‚-P’ oder ‚dP’ dargestellt. -
Seite 14: Druckeinheit
4.3.4 Einheit 2 (KAL 100 nur optional) Das KAL 100 / 200 kann nun als Option mit einem Eingang für Spannungsmessung und einem Eingang für Strommessungen ausgerüstet werden. Ist diese Option Aktiv, dann kann mit dieser Einstellung die Messgröße, die in der zweiten Zeile angezeigt wird dargestellt werden. Wird beispielsweise V als Einheit gewählt, dann wird in der zweiten Zeile die Spannung, die am... -
Seite 15: Akku (Bei Kal 100 Nur Optional)
Betriebsanleitung KAL 100 / 200 4.3.7 Akku (bei KAL 100 nur optional) Unter diesem Menüpunkt kann die Spannung, der aktuelle Strom, der Ladezustand des Akkumulators, sowie die aktuelle Stromquelle des Gerätes angezeigt werden. Mit Hilfe der Hoch- bzw. der Runter Taste kann der anzuzeigende Parameter ausgewählt werden. -
Seite 16: Akkubetrieb (Bei Kal 100 Nur Optional)
Betriebsanleitung KAL 100 / 200 Akkubetrieb (bei KAL 100 nur optional) Das Gerät enthält einen Lithium-Ionen Akku, der es ermöglicht mit dem Gerät auch ohne Netzzuleitung zu arbeiten. Die Betriebsdauer des Gerätes ist dabei von der jeweiligen Betriebsart abhängig. In der Druckmessfunktion beträgt die Betriebsdauer des Gerätes bei vollgeladenem Akkumulator 20…30 h. -
Seite 17: Verhalten Bei Tiefentladenem Akku
Wert sinkt. In diesem Fall kann es vorkommen, dass auf der Anzeige des KAL 100 / 200 das Akku-Symbol nicht angezeigt wird. Das KAL 100 / 200 versucht bei jedem Einschalten den Akkumulator zu reaktivieren. Deshalb ist es sinnvoll in diesem Zustand das Gerät mehrmals Ein-/bzw. -
Seite 18: Nullung
Tasten ‚Druck’, ‚Sollwert’ oder ‚Test’ ausgelöst werden. Überdrucksicherung Das KAL 100 / 200 verfügt über eine interne Überdrucksicherung, die die Präzisionsdruckmessdose vor einer Zerstörung schützen soll. Trotzdem sollte beim Anschluss des Gerätes an eine unbekannte Druckquelle sehr vorsichtig zu Werke gegangen werden. -
Seite 19: Usb-Schnittstelle (Bei Kal 100 Nur Optional)
Betriebsanleitung KAL 100 / 200 USB-Schnittstelle (bei KAL 100 nur optional) Das KAL 100 / 200 verfügt über eine USB-Schnittstelle, die im PC als eine serielle Schnittstelle erkannt wird. Mit dieser Schnittstelle kann das Gerät Informationen und Befehle mit einem PC austauschen. -
Seite 20: Befehle Für Die Serielle Schnittstelle
Betriebsanleitung KAL 100 / 200 Befehle für die serielle Schnittstelle 8.1.1 Betriebsarten Befehl Bedeutung Echo Modus – Test Modus – Zero Nullung Modus – Sollwert Modus – Druckmessung Tastatur an Tastatur aus Eingänge blockieren. Gerät ist inaktiv. Aufhebung durch Befehle MS oder MP Entlüften im Modus Druck oder... -
Seite 21: Parameter Setzen
Betriebsanleitung KAL 100 / 200 8.1.2 Parameter setzen Befehl Bedeutung Format Beschreibung >PSxxx.xxxxx Sollwert in hPa float >PDx Schrittweite 1-stellig 8 Bit 0..5 0: 5% 1: 10% 2: 20% 3: 25% 4: 50% 5: 100% >PEx Messeinheit 1-stellig 8 Bit 0..9 0: kPa... -
Seite 22: Werte Abfragen
Betriebsanleitung KAL 100 / 200 8.1.4 Werte abfragen Befehl Bedeutung Format Ausgabestring Wertebereich Sollwert in hPa float PS vxxx.xxxxx Messbereich in hPa float PB vxxx.xxxxx Schrittweite 1-stellig PD x 0..5 (siehe auch 8.1.2) Messeinheit 1-stellig PE x 0..9 (siehe auch 8.1.2) -
Seite 23: Umrechnung Von Hpa/Mbar In Die Gewünschte Einheit
Betriebsanleitung KAL 100 / 200 8.1.4.1 Umrechnung von hPa/mbar in die gewünschte Einheit Multiplikator Einheit 0,0145038 0,7500616827 Torr 0,7500616827 mmHg 10,1971623 0,0295299875 inHg 0,40146307597... -
Seite 24: Schnittstellenkonfiguration
Betriebsanleitung KAL 100 / 200 Schnittstellenkonfiguration Stellen Sie unter Windows die nachfolgende Konfiguration der seriellen Schnittstelle (COM- Port) ein. Sie finden die Schnittstellenkonfiguration unter START/EINSTELLUNG/SYSTEMSTEUERUNG: dort auf SYSTEM klicken, dann die Registerkarte HARDWARE auswählen. Im Anschluss GERÄTE-MANAGER auswählen, dort die ANSCHLÜSSE wählen. Doppelklicken Sie nun auf den zu verwendenden COM-Port und danach auf die Registerkarte ANSCHLUSSEINSTELLUNGEN. -
Seite 25: Behebung Von Störungen
Betriebsanleitung KAL 100 / 200 Behebung von Störungen Störung Ursache Maßnahme Prüfen, ob Stecker richtig in der Kaltgerätebuchse Gerät funktioniert keine Versorgungs- nicht, Display ist spannung sitzt dunkel Gerät mit Hauptschalter an der Rückseite ein- schalten Sicherung überprüfen und ggf. durch eine neue ersetzen. -
Seite 26: Technische Daten
200-fach bei Messbereichen 100 Pa und 1 kPa Linearität bezogen auf Druck- bzw. KAL 200: ±0,3 % ±1 Digit (bei 100 Pa) Messbereich 0…100 % bei KAL 100: ±0,5% ±1 Digit) (bei 100 Pa) +17…+27°C >100 Pa: ±0,1% ±1 Digit (KAL 200) ±0,2% ±1 Digit (KAL 100) - Seite 27 Anzeige Alphanumerische LC-Anzeige Akku Betriebsdauer Druck > 20 h Betriebsdauer Sollwert > 8 h Ladedauer KAL 100 / 200 aktiv ca. 12 h Ladedauer KAL 100 / 200 ca. 6 h ausgeschaltet Mechanische Daten Druckanschluss Ø 6 mm für Schlauch NW5(5 mm Innendurchmesser)
- Seite 28 Betriebsanleitung KAL 100 / 200 Maßzeichnung 7100.004334F_KAL200_Akku.doc 11/2017 Sie/Ka...
