10

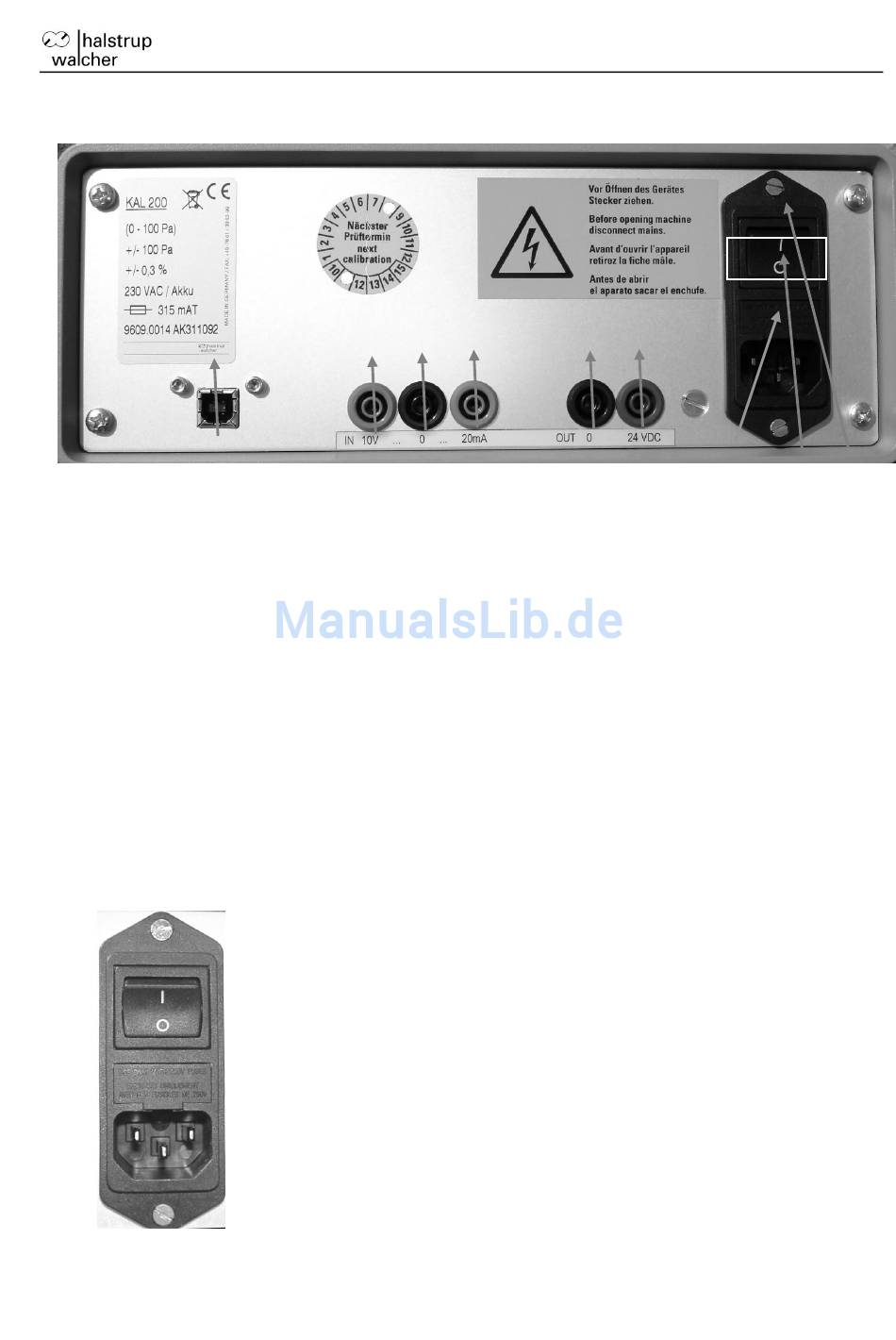

Rückseite
Abbildung 3
10 USB Schnittstelle
11 Kaltgerätestecker
12 Feinsicherung 315 mAT, 5 x 20 mm
13 Hauptschalter
14 Spannungsversorgung +24V/125mA,
Galvanisch getrennt
15 Masseanschluss der 24V/125mA
Strommesseingang 0...20 mA, Bürde 240 Ohm
16
17 Masse Anschluss für Spannung und
Stromeingang
Spannungseingang 0...10V, Ri = ca. 40kOhm
18
4.2.1

Versorgungsanschluss, Hauptschalter, Feinsicherung

13
12
11
Betriebsanleitung KAL 100 / 200
17
18
Das Kalibriergerät KAL 100 / 200 ist werkseitig für den Anschluss an
eine Versorgungsspannung von 230 VAC/50-60 Hz (optional
115 VAC/50-60 Hz) ausgelegt. Spannungsschwankungen von +6 % bis
-15 % sind zulässig.
Der Versorgungsspannungsanschluss (11) befindet sich auf der Geräte-
rückseite (Kaltgerätestecker mit Schutzleiter). Oberhalb dieses Steckers
befindet sich die Feinsicherung (12) dieses Geräts. Wert: 315 mAT;
Abmessungen: 5 x 20 mm. Oberhalb der Feinsicherung befindet sich
der Hauptschalter (13) mit dem das KAL 100 / 200 zweipolig von der
Versorgungsspannung getrennt werden kann.
16
15
9
14
11 12 13
