4.3.8. Kapazitätsmessung
Stellen Sie vor dem Kapazitätstest sicher, dass sich keine Spannung mehr
im Messkreis befindet und entladen Sie alle Kondensatoren.
1. Stellen Sie den Drehschalter in die Position Ω
2. Drücken Sie nun die MODE Taste bis das Symbol "nF" angezeigt wird
3. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die Buchse
VΩmAµATempHz%
4. Verbinden Sie nun die rote und die schwarze Messleitung mit dem Kondensator wie
oben gezeigt (s. Abb. 9). Der gemessene Wert wird auf dem Display angezeigt
5. Wenn auf dem Display "O.L" erscheint, ist der gemessene Wert höher als der
verfügbare Messbereich
6. Informationen über die HOLD-Funktion und die Relativwertmessung erhalten Sie unter
§ 4.2
ACHTUNG

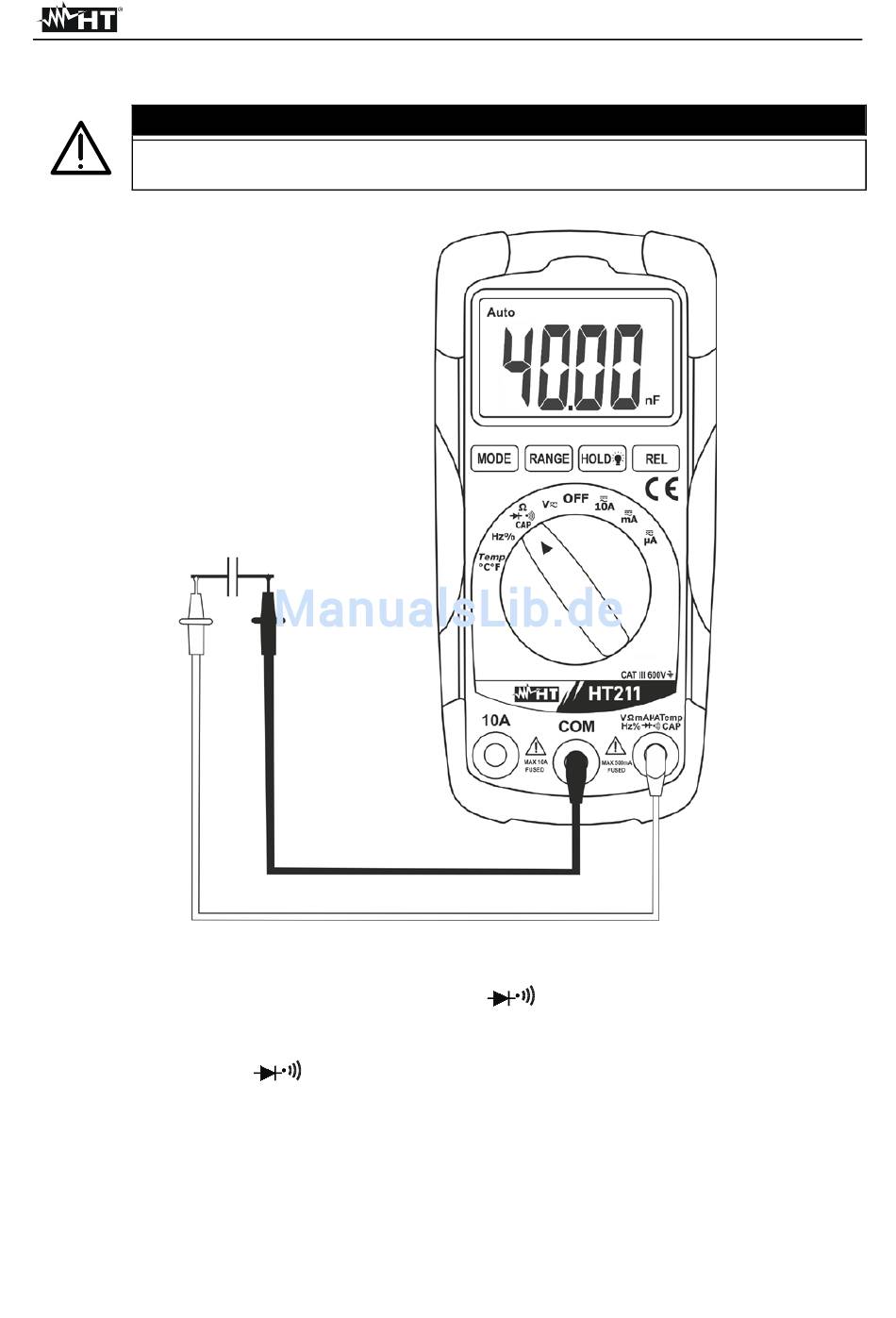

Abb. 9: Kapazitätsmessung
und die schwarze Messleitung in die COM Buchse
