Betriebsanleitung
miniTwin4

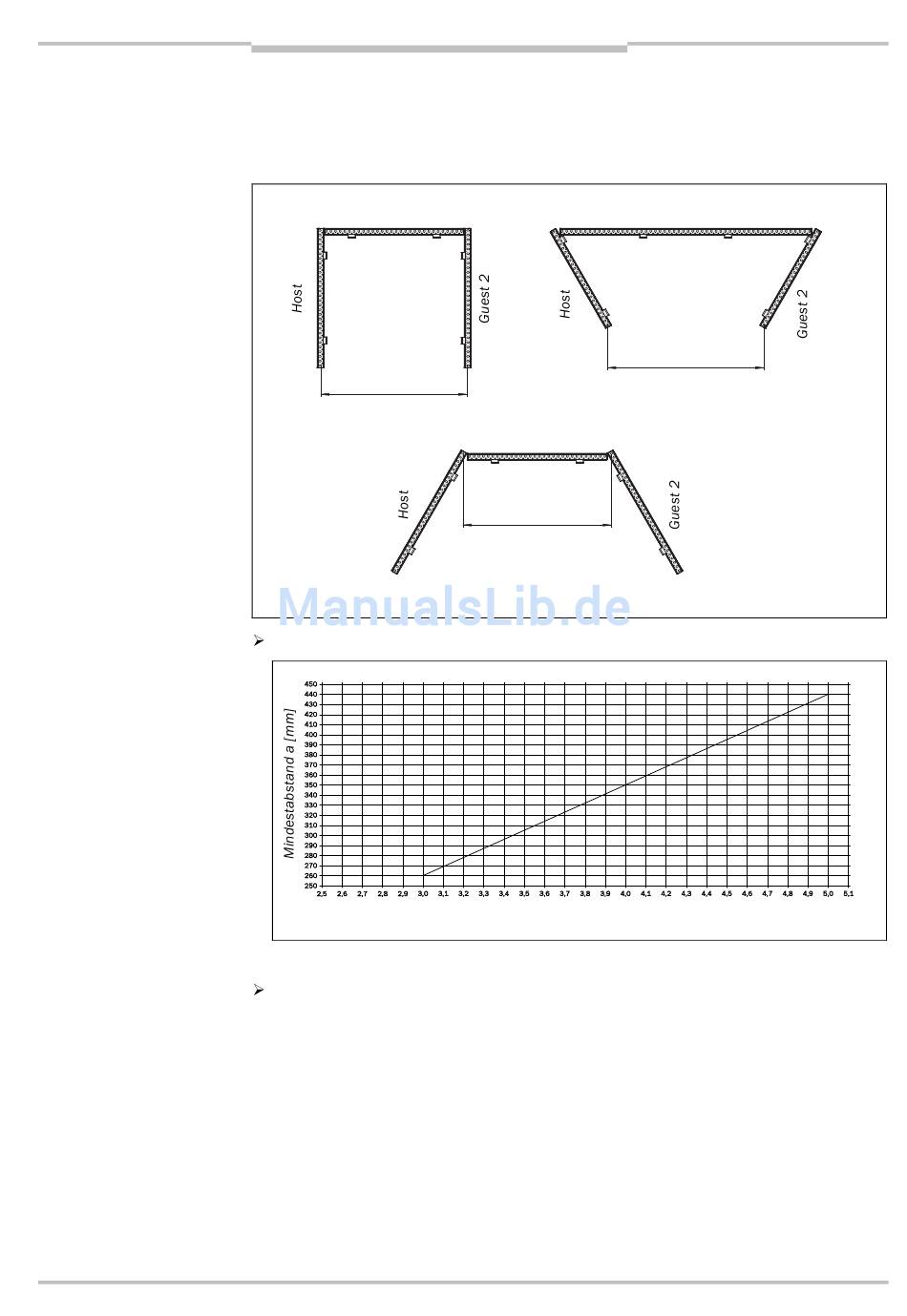

Abb. 13: Mindestabstand
zwischen Host und Guest 2
(mm)
Abb. 14: Diagramm Mindest-
abstand zwischen Host und
Guest 2
8012814/YY20/2014-10-27
Irrtümer und Änderungen vorbehalten
Montage
4.1.3 Mindestabstand für kaskadierte Systeme
Bei einem kaskadierten System mit einer Schutzfeldbreite von bis zu 3 m müssen Sie
zwischen dem Host und dem Guest 2 einen Mindestabstand von 262 mm bei der Montage
einhalten.
Guest 1
a min. 262
Bei Schutzfeldbreiten über 3 m lesen Sie den Mindestabstand a [mm] im Diagramm ab:
Oder:
Berechnen Sie den Mindestabstand ab 3 m Schutzfeldbreite mit der Formel
a [mm] = tan 5° × D [m] × 1000
Beispiel:
a = tan 5° × 4 m × 1000
a = 349,28 mm ~ 350 mm
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Guest 1
a min. 262
Guest 1
a min. 262
Abstand D [m]
Kapitel 4
27
