2

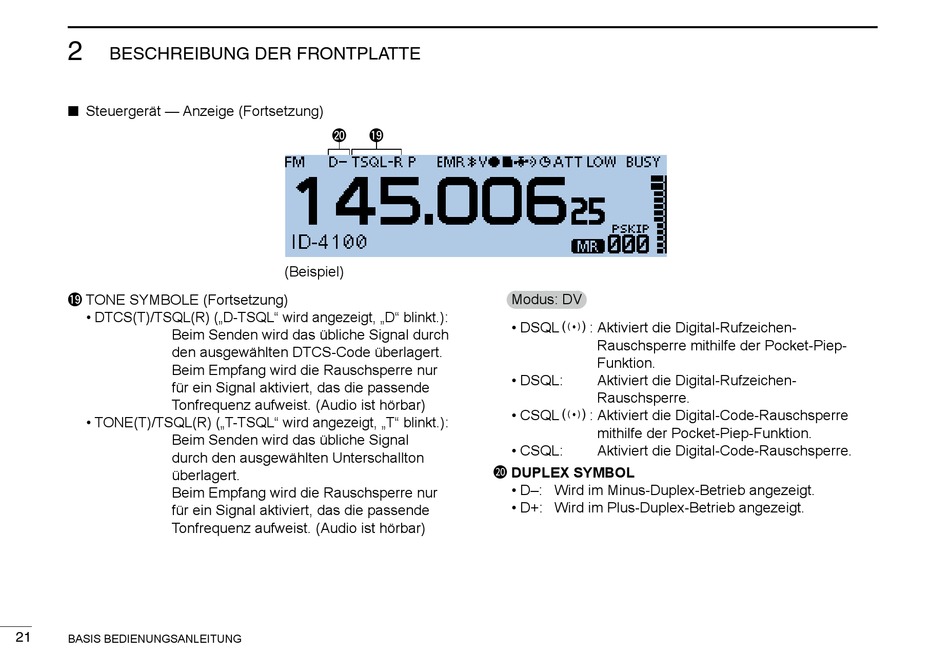

BESCHREIBUNG DER FRONTPLATTE
■ Steuergerät — Anzeige (Fortsetzung)
!9 TONE SYMBOLE (Fortsetzung)
• DTCS(T)/TSQL(R) („D-TSQL" wird angezeigt, „D" blinkt.):
Beim Senden wird das übliche Signal durch
den ausgewählten DTCS-Code überlagert.
Beim Empfang wird die Rauschsperre nur
für ein Signal aktiviert, das die passende
Tonfrequenz aufweist. (Audio ist hörbar)
• TONE(T)/TSQL(R) („T-TSQL" wird angezeigt, „T" blinkt.):
Beim Senden wird das übliche Signal
durch den ausgewählten Unterschallton
überlagert.
Beim Empfang wird die Rauschsperre nur
für ein Signal aktiviert, das die passende
Tonfrequenz aufweist. (Audio ist hörbar)
21
BASIS BEDIENUNGSANLEITUNG
@0 !9
(Beispiel)
Modus: DV
• DSQLS: Aktiviert die Digital-Rufzeichen-
Rauschsperre mithilfe der Pocket-Piep-
Funktion.
• DSQL: Aktiviert die Digital-Rufzeichen-
Rauschsperre.
• CSQLS: Aktiviert die Digital-Code-Rauschsperre
mithilfe der Pocket-Piep-Funktion.
• CSQL: Aktiviert die Digital-Code-Rauschsperre.
20 DUPLEX SYMBOL
• D–: Wird im Minus-Duplex-Betrieb angezeigt.
• D+: Wird im Plus-Duplex-Betrieb angezeigt.
