Agilent Technologies 7890B Installationsanleitung Seite 71

Agilent 7890B Installation
APG-Remote - Vorgeschlagene Treiberschaltungen
Ein Signal am APG- Bus kann von einem anderen APG- Gerät
oder von einem der folgenden Schaltkreise angetrieben
werden:
• Ein Relais, das an einer Seite mit der Erdung verbunden
ist, schaltet in einen niedrigen logischen Zustand, wenn es
geschlossen ist.
• Ein NPN- Transistor, dessen Emitter mit der Erdung
verbunden ist, wobei der Kollektor an die Signalleitung
angeschlossen ist, schaltet in einen niedrigen logischen
Status, wenn ordnungsgemäßer Basisstrom zugeführt wird.
• Ein offenes Kollektor- Logikgatter übernimmt dieselbe
Funktion.
• Eine integrierte Schaltung auf Niederdruckseite ist
ebenfall! DVB- Ts geeignet, aber Treiber vom Typ
Darlington sollten nicht verwendet werden, da sie die
Voraussetzungen an die Spannung von weniger als 0,4 V
auf Niederdruckseite nicht erfüllen.

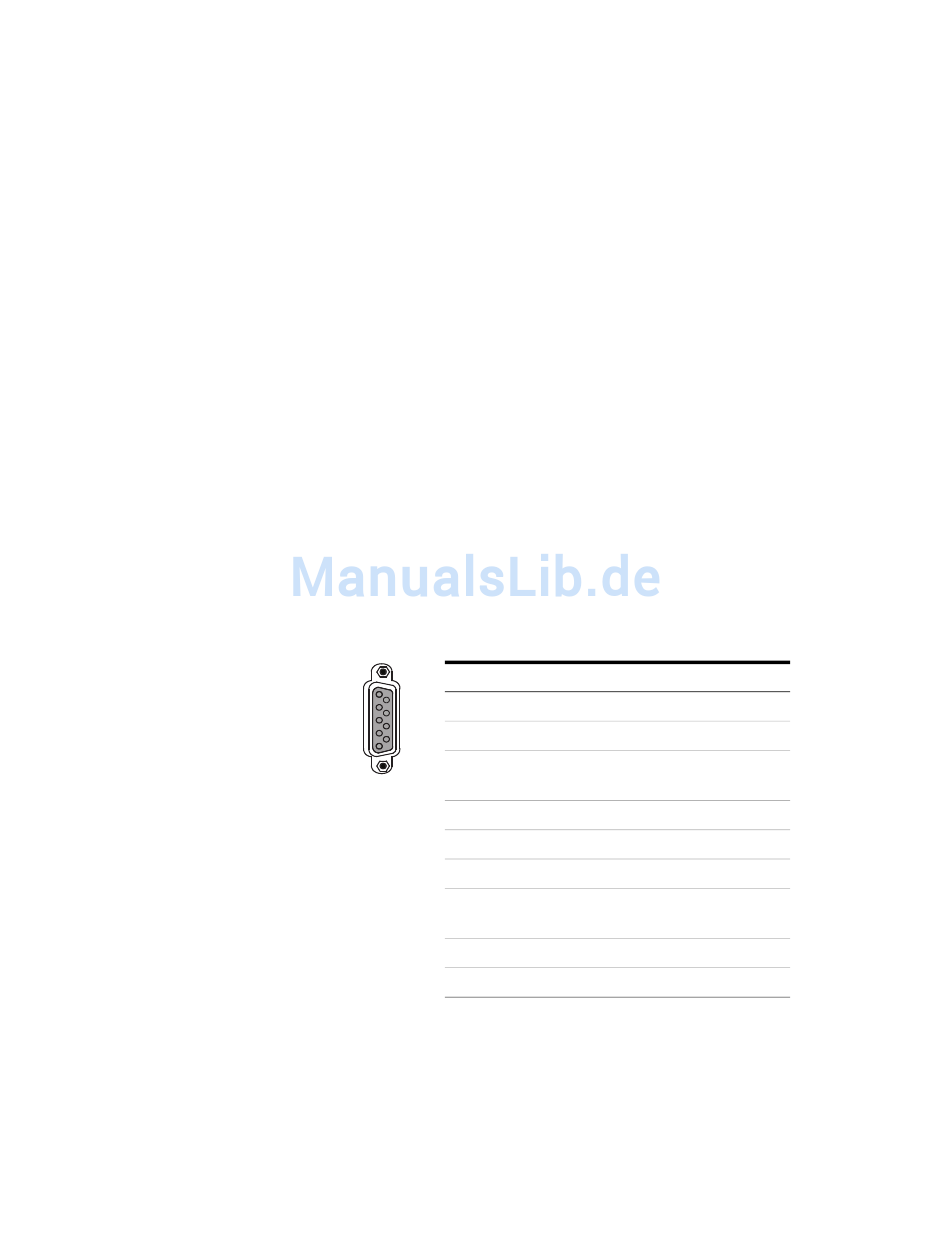

ALS-Remote-Anschluss
Pin Funktion
1
6
1 Digitale Erdung
2 Prepare
9
5
3 Start
4 Relais starten
5 Relais starten
6 Nicht verwendet
7 Bereit
8 Stop
9 Nicht verwendet
APG-Remote-Signal Beschreibungen
Prepare (Niedrig, wahr) Anfrage zur Vorbereitung auf die
Analyse. Der Empfänger ist jedes Modul, das die Aktivitäten
vor der Analyse durchführt. Ein Masseschluss von Pin 2
versetzt den GC z. B. in den Status Prep Run. Dies ist für den
Splitless- Modus sinnvoll, um den Einlass auf die Injektion
vorzubereiten, oder bei der Verwendung des Gas Savers. Diese
Kabeldiagramme und Remote-Start/Stop
Logikwerte
NIEDRIG, wahr
NIEDRIG, wahr
(Ausgang)
HOCH, wahr
(Ausgang)
NIEDRIG, wahr
B
